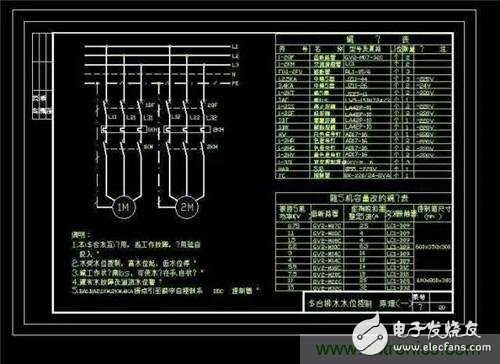

1、為了區別主電路與控制電路，在繪線路圖時主電路(電機、電器及連接線等)，用粗線表示，而控制電路(電器及連接線等)用細線表示。通常習慣將主電路放在線路圖的左邊(或上部)，而將控制電路放在右邊(或下部)。

2、動力電路、控制電路和信號電路應分別繪出:

動力電路——電源電路繪水平線;受電的動力設備(如電動機等)及其它保護電器支路，應垂直電源電路畫出。

控制電路和信號電路——應垂直地繪于兩條水平電源線之間，耗能元件(如線圈、電磁鐵，信號燈等)應直接連接在接地或下方的水平電源線上，控制觸頭連接在上方水平線與耗能元件之間。

3、在原理圖中各個電器并不按照它實際的布置情況繪在線路上，而是采用同一電器的各部件分別繪在它們完成作用的地方。

4、為區別控制線路中各電器的類型和作用，每個電器及它們的部件用一定的圖形符號表示，且給每個電器有一個文字符號，屬于同一個電器的各個部件(如接觸器的線圈和觸頭)都用同一個文字符號表示。而作用相同的電器都用一定的數字序號表示。

5、因?yàn)楦鱾€(gè)電器在不同的工作階段分別作不同的動作，觸點時閉時開，而在原理圖內只能表示一種情況，因此，規定所有電器的觸點均表示正常位置，即各種電器在線圈沒有通電或機械尚未動作時的位置。如對于接觸器和電磁式繼電器為電磁鐵未吸上的位置，對于行程開關、按鈕等則為未壓合的位置。

6、為了查線方便。在原理圖中兩條以上導線的電氣連接處要打一圓點，且每個接點要標一個編號，編號的原則是:靠近左邊電源線的用單數標注，靠近右邊電源線的用雙數標注，通常都是以電器的線圈或電阻作為單、雙數的分界線，故電器的線圈或電阻應盡量放在各行的-邊(左邊或右邊)。

7、對具有循環運動的機構，應給出工作循環圖，萬能轉換開關和行程開關應繪出動作程序和動作位置

8、原理圖應標出下列數據或說明:

①各電源電路的電壓值，極性或頻率及相數。

②某些元器件的特性(如電阻，電容器的參數值等);

③不常用的電器(如位置傳感器，手動觸頭，電磁閥門或氣動閥，定時器等)的操作方法和功能。
