摘要：MAX9760是一種3W BTL立體聲／200mW立體聲頭載耳機放大器單片IC。該器件可利用4.5～5.5V無線性穩壓器的噪聲電源工作，并通過I2C相容的２線串行接口控制。文中介紹了MAX9760的結構、主要功能、特點，給出了MAX9760的典型應用電路

１　概述

美國美信公司生產的ＭＡＸ９７６０是一種３Ｗ（＠ＲＬ＝３Ω）橋接負載（ＢＴＬ）立體聲揚聲器功率放大器和２００ｍＷ（＠ＲＬ＝１６Ω）立體聲頭載耳機放大器單片ＩＣ。該器件帶有頭載耳機感測、２∶１輸入多路轉接器、專有的咔嗒聲與喀嚦聲抑制等特征。在１ｋＨｚ下有１００ｄＢ的超高電源抑制比（ＰＳＲＲ），因此，ＭＡＸ９７６０可在不帶線性調整器４．５～５．５Ｖ的單噪聲電源下正常工作。而０．００２％的超低（ＴＨＤ＋Ｎ）則可保證音頻信號的清潔和低失真放大。ＭＡＸ９７６０的其它特點包括：４ｍＶ的低輸出失調電壓、１３ｍＡ的低靜態電源電流和１０μＡ的關閉電流等。此外，器件的靜音功能還可使輸出快速使能或截止。

    ＭＡＸ９７６０的耳機感測輸入可檢測耳機插孔的存在，它既可使放大器連接為揚聲器模式，同時也可使放大器自動連接為耳機模式。其放大器增益可在外部設定。２∶１的輸入多路轉接器允許選擇多重音頻源。另外多路轉換器通過外部均衡器網絡的選擇，還可用作對揚聲器頻率響應限制的補償。ＭＡＸ９７６０的各種功能均可通過串行數據線（ＳＤＡ）和串行時鐘線（ＳＣＬ）組成的、與Ｉ２Ｃ／ＳＭＢｕｓ兼容的２線串行接口來進行控制。

ＭＡＸ９７６０與同系列器件ＭＡＸ９７６１／２／３一樣，采用２８腳ＱＦＮ封裝或２８腳ＴＳＳＯＰ－ＥＰ封裝，它們的引腳排列如圖１所示。

ＭＡＸ９７６０的應用領域主要是筆記本ＰＣｓ、小型平板ＰＣｓ、便攜式ＤＶＤ播放機、ＰＣ音頻外圍設備（和Ｃａｍｃｏｒｄｅｒｓ）等。

圖2 MAX9760芯片電路組成

２　內部結構及引腳功能

ＭＡＸ９７６０內有立體聲揚聲器功率放大器和立體聲單端連接（ＳＥ）頭載耳機放大器、２∶１輸入多路轉換器、耳機傳感器和咔嗒聲與喀嚦聲抑制電路。圖２是ＭＡＸ９７６０的內部結構，表１列出了ＭＡＸ９７６０的引腳功能。

表1 MAX9760的引腳功能

３　工作原理

３．１ 輸入多路轉換器

ＭＡＸ９７６０內部的２∶１輸入多路轉換器允許輸入在兩個立體聲源之間進行選擇。兩個多路轉換器則由控制寄存器中的位１控制。其中一個邏輯低電平選擇輸入ＩＮ＿１，另一個邏輯高電平選擇輸入ＩＮ＿２。當從音頻源到ＩＣ的ＩＮ＿１和ＩＮ＿２腳連接兩只差分輸入電阻時，增益將從２增加到４。此外，輸入多路轉換器也允許揚聲器均衡網絡轉換進入到揚聲器信號通路。

３．２ 耳機傳感使能與耳機傳感輸入

ＭＡＸ９７６０的ＨＰＳ腳可通過ＨＰＳＤ位使能。同時，通過ＨＰＳＤ可使器件在自動檢測模式或固定模式下操作。ＨＰＳ設置如表２所列。

表2 HPS設置

在ＨＰＳ腳上加一個低于０．７ＶＤＤ的電壓可使器件工作在揚聲器模式。而當ＨＰＳ腳電壓高于０．９ＶＤＤ時，器件將進入耳機模式，同時將使揚聲器放大器靜音。為了實現自動耳機檢測，可將ＨＰＳ腳連接到三線耳機插座的控制腳，如圖３所示。這樣，在無耳機出現時，便可由Ｒ１和Ｒ２電阻分壓器產生一個低于０．７ＶＤＤ的電壓施加到ＩＣ的ＨＰＳ腳，以將ＩＣ設置為揚聲器模式，同時，可使增益設置被預置至ＧＡＩＮＡ。當耳機插頭插入到耳孔中時，控制腳將從觸點斷開，ＨＰＳ腳通過Ｒ１連接到ＶＤＤ，以將ＩＣ設定在耳機模式，此時增益設置被預置于ＧＡＩＮＢ。當ＩＣ在揚聲器模式時，電阻Ｒ３用于阻止音頻信號耦合至ＨＰＳ腳。

４ 數字接口操作

ＭＡＸ９７６０的ＳＤＡ和ＳＣＬ與Ｉ２Ｃ／ＳＭＢｕｓ兼容。通過ＳＤＡ和ＳＣＬ可使ＭＡＸ９７６０與時鐘速率為４００ｋＨｚ的主機（一個典型微控制器）進行雙向通信。此時ＭＡＸ９７６０僅是一個發射／接收從器件，它依賴主機產生時鐘信號。通常由主機啟動數據和時鐘在總線上的傳送，并由主機通過發射適當?shù)牡刂罚ǜS一個命令或數據字）給ＭＡＸ９７６０。每個發射順序由一個開始條件和一個停止條件組成。字長為８位，并總是跟隨在一個應答時鐘脈沖之后。

４．１ 開始和停止條件

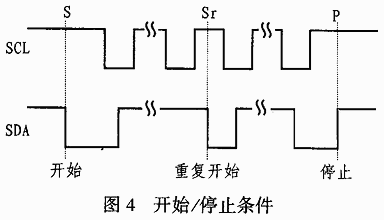

主機通過發出一個開始條件來啟動通信。開始條件出現在ＳＣＬ為高電平時ＳＤＡ的下降沿，而停止條件則在ＳＣＬ為高電平時，由ＳＤＡ的上升沿來確定。具體見圖４所示。

４．２ 確認（ＡＣＫ）位

第九位ＡＣＫ通常附加到任意８位數據字上。ＭＡＸ９７６０在接收每個地址或數據時，都將產生一個ＡＣＫ位。

４．３ 從地址

總線主機通過發送一個開始條件和７位從地址?如圖５?和主機進行通信。空閑時，ＩＣ會等待后面的從地址的一個開始條件。地址字的最低有效位?ＬＳＢ?是讀／寫?Ｒ／ Ｗ?位，Ｒ／ Ｗ為０時，選擇寫；Ｒ／ Ｗ為１時，選擇讀。當接收到合適地址后，ＭＡＸ９７６０將發送一個ＡＣＫ位。ＭＡＸ９７６０在出廠前已有一個工廠／用戶的已編程地址。圖５為從地址命令格式。用戶可通過ＡＤＤ?腳?重新設置地址位Ａ６～Ａ０中的Ａ０和Ａ１。也就是說，將ＡＤＤ分別連接ＶＤＤ、ＧＮＤ、ＳＣＬ或ＳＤＡ腳時，可分別重新確定從地址的最后兩位Ａ０和Ａ１，具體如表３所列。

表3 I2C從地址

４．４ 寫數據格式

ＭＡＸ９７６０配置有靜音（ＭＵＴＥ）寄存器、關閉（ＳＨＤＮ）寄存器和控制寄存器三個寄存器。其中靜音寄存器是一個設置靜音狀態的讀／寫寄存器。該寄存器的位３（ＭＵＴＥＬ）和位４（ＭＵＴＥＲ）分別用于控制左、右通道。而關閉寄存器是控制器件加電狀態的讀／寫寄存器。其位０為邏輯高電平時，關閉ＩＣ，而在位２～７中，一個邏輯高電平將復位所有寄存器到缺省設置。第三是控制寄存器，這是決定器件配置的一個讀／寫寄存器，主要用于對ＩＣ進行配置。

４．５ 讀數據格式

在讀模式（Ｒ／ Ｗ＝１）狀態時，ＭＡＸ９７６０會把選擇寄存器的內容寫到總線上，此時數據將反方向流到后面的地址并確認，主機將對包括讀唯一狀態寄存器在內的全部寄存器內部進行讀操作。

４．６ 中斷輸出

ＭＡＸ９７６０的中斷輸出（ＩＮＴ）通常在ＨＰＳ狀態變化時被觸發。在正常操作期間，從插座插入或移開時，系統都將通過ＨＰＳ檢測以使ＩＮＴ置為高電平。

圖6 MAX9760典型應用電路

５　應用電路

ＭＡＸ９７６０的典型應用電路如圖６所示。圖中ＭＡＸ９７６０為立體聲ＢＴＬ揚聲器放大器和ＳＥ頭載耳機放大器。ＭＡＸ９７６０的數字接口連接于微控制器，并由微控制器啟動總線數據傳輸。ＭＡＸ９７６０的左／右通道輸入信號來自編解碼器，在ＩＮＬ２和ＩＮＲ２信號輸入通路設置有高通濾波器（ＨＰＦ）。每個通道有兩個增益（Ａ和Ｂ）可供選擇：在揚聲器模式選擇增益Ａ（增益Ｂ不履行）；在耳機模式選擇增益Ｂ（增益Ａ缺省）。輸入電阻ＲＩＮ可用于決定輸入放大器的增益（ＡＶＩＮ＝－１０ｋΩ／ＲＩＮ），放大器輸出腳（ＯＵＴＬ＋和ＯＵＴＲ＋）與增益設置點（ＧＡＩＮＬ Ａ／Ｂ與ＧＡＩＮＲ Ａ／Ｂ）之間的反饋電阻ＲＦ用于設定輸出放大器的增益（ＡＶＯＵＴ＝－ＲＦ／１０ｋΩ）。其總增益由ＲＦ和ＲＩＮ決定：

ＡＶ＝ＡＶＩＮ×ＡＶＯＵＴ＝ＲＦ／ＲＩＮ

在耳機模式下，高頻端有效反饋電阻ＲＥＦＦ＝ＲＦ１× ＲＦ２／（ＲＦ１＋ＲＦ２）時，ＣＦ可視為短路。而對于ＲＦ１和ＲＦ２、ＣＦ組成的低音提升電路，其低頻端ＣＦ可視為開路（此時ＲＥＦＦ＝ＲＦ１）。
