開關電源中的光耦的作用
2011年07月07日 23:27 作者:DriverChip 用戶評論(0)
關鍵字:開關電源(372)
開關電源的光耦主要是隔離、提供反饋信號和開關作用。開關電源電路中光耦的電源是從高頻變壓器次級電壓提供的,當輸出電壓低于穩壓管電壓是給信號光耦接通,加大占空比,使得輸出電壓升高;反之則關斷光耦減小占空比,使得輸出電壓降低。旦高頻變壓器次級負載超載或開關電路有故障,就沒有光耦電源提供,光耦就控制著開關電路不能起振,從而保護開關管不至被擊穿燒毀。

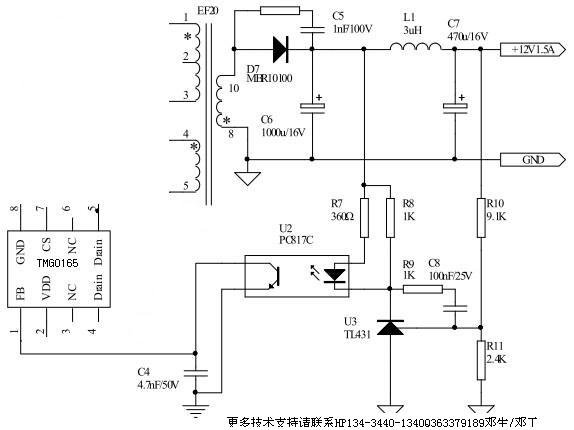

通常光耦與TL431一起使用。下面是led電源驅動芯片(開關電源芯片)TMG0321/TMG0165/TMG0265/TMG03655的部分電路。兩電阻串聯取樣到431R端與內部比較器進行比較.然后根據比出的信號再控制431K端(陽極接光耦那一端)對地的電阻,然后達到控制光耦內部發光二極管的亮度.(光耦內部一邊是一發光二極管,一邊是一光敏三極管)通過發光的強度.控制另一端三極管的CE端的電阻也就是改變了led電源驅動芯片(開關電源芯片)TMG0321/TMG0165/TMG0265/TMG0365檢測腳的電流(1腳:電壓反饋引腳,通過連接光耦到地來調整占控比).根據電流的大小,led電源驅動芯片(開關電源芯片)TMG0321/TMG0165/TMG0265/TMG0365就會自動調整輸出信號的占空比,達到穩壓的目的
TMG0321/TMG0165/TMG0265/TMG0365芯片是一款高集成度、高性能的PWM+MOSFET 管二合一的電流型離線式開關電源控制器。適用于充電器、電源適配器、LED驅動電源等各類小功率的開關電源。采用DIP8 封裝,無需加散熱器可輸出0~36W 的功率(加散熱可以做到更大)。電路結構簡單,成本低。具有完善的保護功能,包括過壓、欠壓、過溫、過載及短路等保護。固定振蕩頻率及抖頻功能,可以降低EMI。待機功率低,在待機時進入跳周期模式,符合“能源之星”等待機功耗標準要求。
我司工程師都是具有10年以上的電源設計經驗,我們可以根據客戶對成本、參數等不同需求提供不同的免費方案,我們的方案低功耗(<0.3W)、低成本、十年設計經驗的質量保證、方案靈活、方便通過各種認證,為客戶解決使用國外IC成本高、設計費用高、技術支持差等難題。如有意或更多技術支持請致電134-3440-1340/QQ3633-79189
___________AC230V±15% AC90-264V
___________開放式 適配器 開放式 適配器
TMG0321___15W 10W 12W 8W DIP8
TMG0165___20W 13W 16W 12W DIP8
TMG0265___27W 18W 20W 15W DIP8
TMG0365___32W 22W 25W 18W DIP8
TMG0565___36W 27W 30W 21W DIP8
