什么是光伏逆變器

　　逆變器又稱電源調整器，根據逆變器在光伏發電系統中的用途可分為獨立型電源用和并網用二種。根據波形調制方式又可分為方波逆變器、階梯波逆變器、正弦波逆變器和組合式三相逆變器。對于用于并網系統的逆變器，根據有無變壓器又可分為變壓器型逆變器和無變壓器型逆變器。

　　通常，把將交流電能變換成直流電能的過程稱為整流，把完成整流功能的電路稱為整流電路，把實現整流過程的裝置稱為整流設備或整流器。與之相對應，把將直流電能變換成交流電能的過程稱為逆變，把完成逆變功能的電路稱為逆變電路，把實現逆變過程的裝置稱為逆變設備或逆變器。

　　如上所述，逆變器有多種類型，因此在選擇機種和容量時需特別注意。尤其在太陽能發電系統中，逆變器效率的高低是決定太陽能電池容量和蓄電池容量大小的重要因素。

　　原理

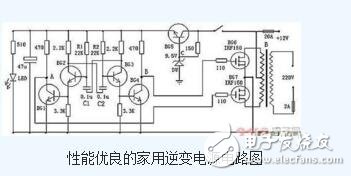

　　這種設計，材料易取，輸出功率150W，本電路設計頻率為300HZ左右，目的是縮小逆變變壓器的體積、重量、輸出波形方波。這款逆變電源可以用在停電時家庭照明，電子鎮流器的日光燈，開關電源的家用電器等其他方面。這款逆變器較為容易制作，可以將12V直流電源電壓逆變?yōu)?20V市電電壓，電路由BG2和BG3組成的多諧振蕩器推動，再通過BG1和BG2驅動，來控制BG6和BG7工作。其中振蕩電路由BG5與DW組的穩壓電源供電，這樣可以使輸出頻率比較穩定。在制作時，變壓器可選有常用雙12V輸出的市電變壓器。可根據需要，選擇適當的12V蓄電池容量。

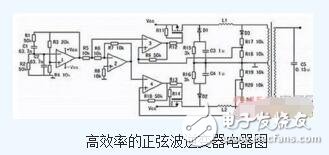

　　該電路用12V電池供電。先用一片倍壓模塊倍壓為運放供電。可選取ICL7660或MAX1044。運放1產生50Hz正弦波作為基準信號。運放2作為反相器。運放3和運放4作為遲滯比較器。其實運放3和開關管1構成的是比例開關電源。運放4和開關管2也同樣。它的開關頻率不穩定。在運放1輸出信號為正相時，運放3和開關管工作。這時運放2輸出的是負相。這時運放4的正輸入端的電位（恒為0）總比負輸入端的電位高，所以運放4輸出恒為1，開關管關閉。在運放1輸出為負相時，則相反。這就實現了兩開關管交替工作。

　　當基準信號比檢測信號，也即是運放3或4的負輸入端的信號比正輸入端的信號高一微小值時，比較器輸出0，開關管開，隨之檢測信號迅速提高，當檢測信號比基準信號高一微小值時，比較器輸出1，開關管關。這里要注意的是，在電路翻轉時比較器有個正反饋過程，這是遲滯比較器的特點。比如說在基準信號比檢測信號低的前提下，隨著它們的差值不斷地靠近，在它們相等的瞬間，基準信號馬上比檢測信號高出一定值。這個“一定值”影響開關頻率。它越大頻率越低。這里選它為0.1~0.2V。C3，C4的作用是為了讓頻率較高的開關續流電流通過，而對頻率較低的50Hz信號產生較大的阻抗。C5由公式：5

　　0=算出。L一般為70H，制作時最好測一下。這樣C為0.15μ左右。R4與R3的比值要嚴格等于0.5，大了波形失真明顯，小了不能起振，但是寧可大一些，不可小。開關管的最大電流為：I==25A。

　　現有的逆變器，有方波輸出和正弦波輸出兩種。方波輸出的逆變器效率高，對于采用正弦波電源設計的電器來說，除少數電器不適用外大多數電器都可適用，正弦波輸出的逆變器就沒有這方面的缺點，卻存在效率低的缺點，如何選擇這就需要根據自己的需求了。

　　本文介紹了兩種比較簡單的逆變器，并給出了具體的電路圖及原理分析。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態下，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們在日常環境中不可或缺的220伏交流電，逆變器可以滿足我們的這種需求?！　〗M串式逆變器

　　組串式逆變器是指：功率小于100KW，功率開關管采用小電流的MOSFET或IGBT，拓撲結構采用DC-DC-BOOST升壓和DC-AC全橋逆變兩級電力電子器件變換，防護等級一般為IP65。體積較小，可室外壁掛式安裝。

　　組串式逆變器優勢

　　1. 組串式逆變器MPPT電壓范圍寬，一般為250-800V，組件配置更為靈活。在陰雨天，霧氣多的部區，發電時間長

　　2. 組串式逆變器采用模塊化設計，直流端具有多路MPPT功能，交流端并聯并網，其優點是不受組串間模塊差異，和陰影遮擋的影響，同時減少光伏電池組件最佳工作點與逆變器不匹配的情況，最大程度增加了發電量。

　　3. 組串式并網逆變器的體積小、重量輕，搬運和安裝都非常方便，不需要專業工具和設備，也不需要專門的配電室，在各種應用中都能夠簡化施工、減少占地，直流線路連接也不需要直流匯流箱和直流配電柜等。組串式還具有自耗電低、故障影響小、更換維護方便等優勢

　　組串式逆變器劣勢

　　1. 大型地面電站，采用組串式逆變器數量較多，總故障率會升高，系統監控難度大。

　　2. 電子元器件較多，功率器件和信號電路在同一塊板上，設計和制造的難度大，可靠性稍差。功率器件電氣間隙小，不適合高海拔地區。戶外型安裝，風吹日曬很容易導致外殼和散熱片老化。

　　3. 多個逆變器并聯時，總諧波高，單臺逆變器THDI可以控制到2%以上，但如果超過40臺逆變器并聯時，總諧波會迭加，而且較難抑制，容易產生諧振。
