引言

　　隨著風力發電裝機容量的不斷增大，很多國家的電力系統運行導則對風電機組的低電壓穿越能力做出了規定[1-2]，目前針對雙饋型和直驅型風電系統低電壓穿越功能的研究非常多[3-5];研究過程中需要模擬各種類型的電壓跌落故障[6]，通常是由電壓跌落發生器(Voltage Sag Generator，VSG)來實現的。本文首先討論了基于變壓器和雙向開關的VSG 及基于全功率變流器的VSG的工作原理，基于變壓器和雙向開關的VSG 可以選擇使用繼電器、晶閘管或IGBT 構成雙向開關，構建了實驗樣機，對幾種不同的實現方法進行了比較研究，分析并通過實驗對比了幾種方案的優缺點。

　　1 基于變壓器和雙向開關的VSG工作原理

　　電網電壓跌落是最為常見的電力系統故障之一，電壓跌落故障的類型和比例為：單相對地故障70%，兩相對地故障15%，相間故障10%，三相故障5%;因此，需要用電壓跌落發生器模擬這些故障類型，以驗證變速恒頻風電機組的LVRT功能。

　　圖1 是基于變壓器和雙向開關的VSG 拓撲結構圖，核心部件為變比可調的自耦變壓器及雙向開關，圖1(a)為單相結構，圖1(b)為三相結構，圖1(c)、(d )、(e )為不同的雙向開關[10]。基于變壓器和雙向開關的VSG 輸入為單相或三相交流電，通過改變單相或三相自耦變壓器的變比及控制雙向切換開關，可以在負載側得到需要的電壓跌落波形，并能實現能量的雙向流動。以a 相為例說明，正常運行時，a 相中Ha 通路雙向開關導通，輸出正常電壓，當電壓跌落發生時，a相中La 通路雙向開關導通，輸出跌落的電壓。通過手動調節變壓器的變比，可以得到跌落至0的輸出電壓;通過VSG控制器控制雙向開關，可以得到期望的電壓跌落時間。對于三相結構，分別控制a、b、c三相的切換開關，可以得到單相、兩相或三相跌落電壓，輸出端可以適應單相或三相負載。

?

　　圖1(a)與圖1(b)所示的VSG 拓撲結構中，雙向開關器件選擇圖1(c)所示的接觸器或繼電器，功率可以做到很大，但是由于接觸器、繼電器等自身結構的原因，動作時間難以精確控制[6]，使用中可能會出現短暫的電壓中斷，并且可能會產生較大的電壓和電流尖峰，這對風電系統的測試很不利，極有可能損害電機絕緣和電力電子器件，同時接觸器等器件使用壽命有限，易受環境影響，因此此類VSG可以選擇使用電子開關，如圖1(d)所示的雙向晶閘管或者圖1(e)所示的由全控器件IGBT構成的雙向開關。

　　采用由晶閘管構成的雙向開關，具有開關速度快、動作無噪音、無火花、壽命長、耐振動、抗沖擊、可靠性高等優點，可以有效解決使用繼電器作為雙向開關時存在的一些問題。但是由于晶閘管是半控型器件，電壓的切換只能發生在輸出電壓或電流的過零點，故不能對電壓跌落的相位進行控制，因而較為適合圖1(a)的單相結構，三相VSG如果采用晶閘管作為雙向開關，對兩相或三相跌落故障，存在各相間電壓跌落發生及恢復不同步的問題，會給風電機組LVRT功能的測試造成一些問題。采用由IGBT構成的雙向開關可以較好地解決以上問題，因為IGBT 為全控型器件，可以方便地實現快速開通及關斷，能夠對電壓跌落的相位進行精確控制，可以適應單相或三相VSG結構，可以得到任意組合的單相、兩相或三相跌落電壓。

　　2 基于全功率變流器的VSG工作原理

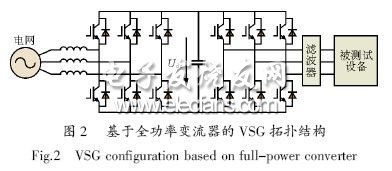

　　圖2 是基于全功率變流器的VSG 拓撲結構圖，采用DSP作為控制器，可以產生所需要的各種電壓跌落故障波形。電網電壓經過雙PWM 全功率變流器對被測試設備供電，三相PWM 整流器控制輸入功率因數、保持直流側電壓穩定[11]，通過對三相PWM 逆變器的控制可以產生所需要的任意波形，模擬電網電壓的各種故障，如電壓跌落、閃變、過電壓、欠電壓、三相不對稱故障、諧波等[12]，針對電網電壓跌落，可以方便地控制電壓跌落深度、持續時間、相位和跌落的類型，同時雙PWM 變流器可以實現能量雙向流動，因而這種方法能適應不同故障條件下風電系統測試的需求。

?

　　基于全功率變流器的VSG，通常采用IGBT作為功率器件，與基于變壓器和雙向開關的VSG比較，具有體積小、重量輕、功能更強大等優勢;但是控制復雜，成本較高，而且IGBT等器件自身抵抗電網故障時電壓、電流沖擊的能力有限，可靠性不夠高，因此一般局限于實驗室和小功率范圍內使用。

　　目前國內外對這種方案的研究很多，也已經有實際的產品，但是價格很昂貴，從成本和可靠性角度考慮，基于全功率變流器的VSG 不是優選方案。

　　3 實驗結果

　　3.1 基于變壓器和雙向開關的VSG 實驗結果

　　根據前面所述基于變壓器和雙向開關的VSG的工作原理，構建了實驗樣機，變壓器采用三相自耦變壓器，雙向開關分別使用接觸器、晶閘管和IGBT，控制器采用DSP，對使用三種雙向開關的情況進行了實驗對比。對分別使用接觸器和IGBT的VSG 進行了三相跌落實驗，由于使用晶閘管的VSG進行了三相跌落時存在不同步的問題，因此對使用晶閘管的VSG只進行了單相跌落實驗。

　　圖3 是采用接觸器作為雙向開關的三相VSG跌落實驗波形，Ch1 為a 相輸出電壓，Ch2 為b 相輸出電壓(圖中顯示值與真實值的關系為1:70)。

?

　　圖3(a)為空載兩相跌落波形，電壓跌落發生及恢復處波形比較連續;圖3(b)為帶載單相跌落波形，可見電壓跌落發生及恢復處都存在一段時間的電壓中斷，在電壓恢復時有較大的電壓尖峰，這是由于接觸器的動作時間較慢，難以對開通和關斷的時刻進行精確控制，在正常運行與故障運行之間進行切換時，兩通路的接觸器存在同時關斷的時間，造成了輸出電壓的中斷，同時由于變壓器漏感的存在，會在切換時形成較大的電壓尖峰，可能會對被測試設備產生不良影響。
