為了實現對市電頻率進行實時監測的目的，以單片機AT89C2051為核心設計了監測器;設計了分頻電路測量信號多倍周期，采用高效的快速轉換算法計算信號頻率，使用LED數碼管實時顯示所測頻率;數據由單片機送到顯示部分電路，經處理后給出電網電壓的頻率，約250 ms完成一次更新，測試精度達到0.01 Hz，保證了系統的測頻精度和實時性。

　　目前采用比較廣泛的是等精度測頻法，這種方法具有測量精度高、測量精度不隨被測信號的變化而變化的特點。但該方法需要的硬件開銷大，且同步電路結構復雜，易造成誤觸發，可靠不高。此外還有采用一般的模擬頻率計和數字頻率計，但這兩種方式其相對誤差較大或硬件成本比較高。本次設計的主要目的是設計出民用的價格低廉而精度相對較高的基于單片機的市電實時監測器，所以在設計產品方案時，重點考慮元器件價格、功耗以及精度等諸多方面問題。

　　1 市電頻率實時監測器的系統組成結構

　　市電是以正弦波形式傳輸?shù)模蚨赏ㄟ^變壓器降壓、施密特電路整形后，將電網電壓轉化為5 V方波電壓。5 V方波電壓作為檢測信號輸入到單片機控制模塊。通過單片機軟件處理，并通過LED數碼管顯示當前市電頻率，從而實現對市電頻率的實時監測。系統的設計方面主要包括直流電源部分、檢測部分、單片機及其復位電路部分、LED顯示部分。整個原理框圖如圖1所示。

?

?

　　2 系統硬件電路設計

　　2.1 直流電源電路

　　對于本系統來說，首先需要將電網的電壓變壓成9 V的交流電壓。這需要一個220 V-9 V的變壓器，同時需要保證9 V電源的穩定性。將電網電壓轉換到9 V之后，要通過施密特電路將9 V的交流穩壓成5 V的直流電壓，用于單片機供電與片內復位電路。本系統設計的直流穩壓電路由電源變換電路、整流電路、濾波電路、穩壓電路和負載組成。

　　本系統采用變壓器來完成電源變換電路。整流電路主要利用二極管正向?qū)щ姟⒎聪蚪刂沟脑恚呀涣麟娮儞Q成脈動的直流電。本設計采用橋式整流，由電源變壓器、4只整流二極管D1～D4和負載電阻RL組成。4只整流二極管接成電橋形式，故稱橋式整流。橋式整流電路輸出的直流電壓比較高，脈動系數小，而變壓器正負半周均有電流流過，利用率高，且變壓器電流中無直流成分，不存在直流磁化問題。

　　濾波電路有電容式、電感式、電容電感式、電容電阻式，具體根據負載電流大小和電流變化情況以及對紋波電壓的要求選擇濾波電路形式。在本系統中采用電容式濾波電路。利用電容充放電儲能原理，在加了濾波電容后，輸出的直流電壓的脈動成分減小。因?yàn)楫?dāng)二極管導通時，電容充電將能量?jī)?chǔ)存起來，當二極管截止時，再把儲存的能量釋放給負載，一方面使輸出電壓波形比較平滑，另一方面也增加了輸出電壓的平均值。具體在系統中用470 μF的電容濾出低頻，用0.1μF的電容濾出高頻，之后在L7805后同樣用470μF的電容再次濾出低頻，用0.1μF的電容再次濾出高頻以保證得到想要的穩定電壓。

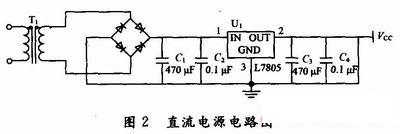

　　電壓雖然是直流電壓，但還是隨輸入電網的波動而變化，是一種電壓值不穩定的直流電壓，而且紋波系數比較大，所以必須加入穩壓電路才能輸出穩定的直流電壓。本系統采用簡單的穩壓電路，用LM7800固定+5 V電壓輸出。具體的直流電源電路如圖2所示。

?

?

　　2.2 檢測信號電路

　　將電網電壓轉換到9 V之后，還需將9 V的正弦交流電壓轉化成5 V方波檢測信號并且輸送到單片機的端口，以供單片機完成方波頻率檢測，其電路如圖3所示。

?

?

　　本部分的核心器件是施密特觸發器和穩壓二極管。施密特觸發器的主要功能是防抖動和抗干擾輸入。穩壓管也是一種晶體二極管，是利用PN結的擊穿區具有穩定電壓的特性來工作的，在穩壓設備和一些電子電路中獲得廣泛的應用。通常把這種類型的二極管稱為穩壓管，以區別用在整流、檢波和其他單向?qū)щ妶?chǎng)合的二極管。穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若電源電壓發生波動，或其他原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。本電路中采用穩壓管1N4733，其主要特性如下：硅平面功率穩壓管(齊納二極管);1 W的耗散功率，用在穩壓或鉗位電路;輸入上升沿和下降沿?zé)o時間限制。用該穩壓二極管穩壓成5.1 V的直流電壓，再用兩個HEF40106BF反相器將輸入信號相位取反，同時還具有提升帶負載能力的作用。R2是限流電阻，用來限制穩壓管中的最大電流。
