RLC并聯諧振原理圖

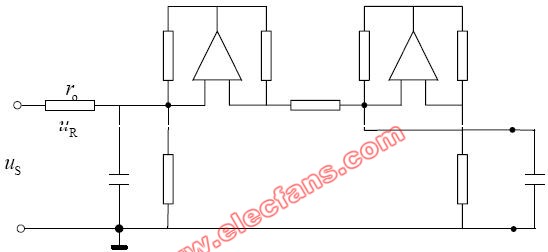

⑴ 實驗電路如圖2.16.6所示，R0為51Ω、R為1kΩ、r0為2kΩ，C1、C2為電容箱。給定正弦信號發生器輸出電壓（有效值）不變，用萬用表測量R兩端的電壓uR，記錄下諧振頻率。C1為0.1μF，改變電容箱C2的值，重復實驗，最后將所記錄諧振頻率與理論諧振頻率進行比較。RLC并聯諧振電路。
RLC并聯諧振原理圖
