時鐘分頻及定時變換電路

時鐘分頻及定時變換電路

發送1024KHz方波信號進入倒相器U206:A（74LS04）的輸入端（第1引腳）后，再經過U206:F（74LS04）輸出到第一級分頻電路U201（74LS161）中，逐級分頻，得到256KHz的時鐘信號，在測試點TP211處可測出波形。將U201（74LS161）的第15引腳輸出的64KHz窄脈沖信號送至第二級分頻電路U202（74LS161）的第7與10引腳，作選通信號。由于只有在64KHz的窄脈沖期間，分頻電路才能有輸出。因此U202的輸出經過逐次分頻后，通過U203:A（74LS74）與U204:A（74LS161）U212（74LS04），在U203:A的Q端輸出8KHz作為發送分幀同步信號，端輸出反相8KHz作為接收分幀同步信號。
U208:A（74LS08）的輸出8KHz信號作為軟定時信號的計數信號，輸送至CPU U215（89C51）的定時器T0、T1。
??? U210:B（74LS04）是8KHz窄脈沖對256KHz方波進行選通輸出。U206:B、C、E（74LS04）作延時用，對256KHz方波信號進行延時，克服邏輯競爭現象。

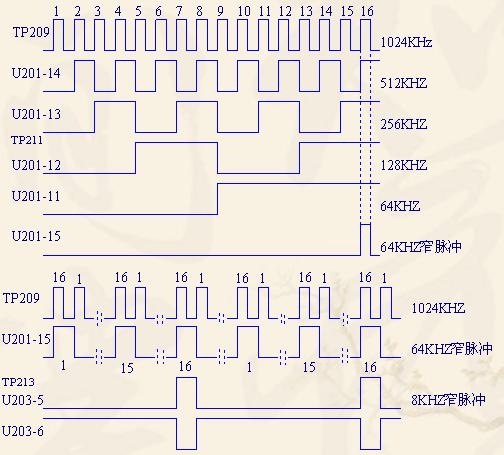

?圖7－7分頻電路及定時變換電路波形圖
