本方案主機核心部分采用PIC16C57單片機。該單片機采用RISC結構的單片機數據線和指令線分離，即所謂“哈佛結構”，執行效率高、速度快。同時，這種單片機指令多為單字節，采用精簡指令集，具有省電、帶負載能力強（輸出拉電流可達25mA）、價格低廉等特點。

　　信號輸入接口

　　信號輸入接口電路由超再生式接收模塊和PT2272解碼電路組成。超再生式接收模塊內含放大整形及解碼電路。它有四個引出端，分別是正電源、輸入端、輸出端和地，輸出端信號提供給解碼電路PT2272。PT2272是用CMOS工藝制造的低功耗、低價位的通用解碼集成電路，它與編碼集成電路PT2262配對使用。主機中的PT2272集成電路采用8位地址碼、4位數據碼，共有6561個不重復的編碼。使用時必須保證發射部分和接收部分的頻率一致及編解碼集成電路的地址碼相同，還必須使編解碼集成電路的振蕩電阻匹配，否則傳輸無效。

　　主機信號處理電路

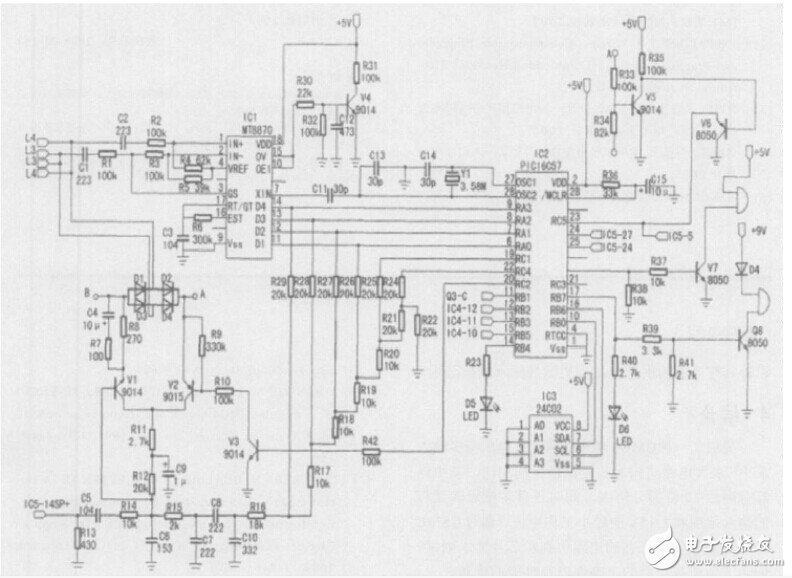

　　主機信號處理電路主要由雙音頻解碼電路、PIC單片機信號處理電路、號碼存儲電路、極性變換電路、警音電路等組成。

　　如果主機在使用前錄有報警語音信息和電話號碼，則在出現警情時，除了本地有高響度警音外，還會在稍做延時后，開始輪流撥打用戶設置的電話號碼。這部分功能在單片機中是由RC2，RC5，RC7控制的，RB0，RB6口與外接的24C02EEPROM存儲器相接，其中RB0口為24C02的時鐘控制端，RB6為讀寫數據端，RC4，RC1，RA0，RA1，RA2，RA3口外接的電阻網絡為雙音多頻信號網絡。用戶接到電話后，首先由RC2口輸出高電平，用戶設置的電話號碼數據被調出，經雙音多頻電阻網絡輸出至外線，開始撥打用戶設置的電話，用戶按下接聽鍵后，單片機的RC7口輸出低電平，將IC51SD1110語音集成電路的第24腳變?yōu)榈碗娖剑@樣該集成電路處于放音狀態，其中錄有的報警語音信息通過第14腳SP+ 端經極性變換電路輸出至外線，進而傳輸?shù)接脩綦娫捴校绻谝唤M電話號碼不通，在收到回饋的占線及掛斷信號后，主機又會撥打第二組電話號碼，循環往復。

　　當進行本地或遠程布防時，IC2的第14腳輸出高電平，驅動LED1發光，以指示布防成功。
