隨著移動設備向多核、大屏、超薄發展的趨勢，移動設備電量的消耗在不斷加快，用戶希望移動設備的充電速度更快，發熱量小，以及可以隨時隨地的為移動設備充電。顯然，快速充電以及無線充電技術是此問題的理想解決方案。
德州儀器（TI）宣布推出新型鋰離子電池充電器集成電路（IC） ——與其它充電器解決方案相比，其可將智能手機及平板電腦充電時間縮短一半。該bq2419x系列額定4.5A輸出、20V輸入開關模式充電器具有I2C 接口并提供USB移動（OTG） 支持，可為移動電源及電源組， 4G LTE路由器、Wi-Fi揚聲器、便攜式醫療以及工業設計等各種應用實現更快、更低溫度的充電。
消費者希望便攜式電子產品的電池充電速度不斷提升。新設計需要更高精度、更高效率的充電電路來確保系統在以更快速度充電的同時，在低溫下安全工作。TI最新bq24190、bq24192、 bq24192i、bq24193、bq24195、bq24195L以及bq24196快速充電電路不但可通過電池路徑阻抗補償縮短充電時間，還可提供可編程熱管理功能確保系統工作最安全可靠。機電池經數月充放電后出現持續工作時間不長的情況，令手機用戶倍感困擾。

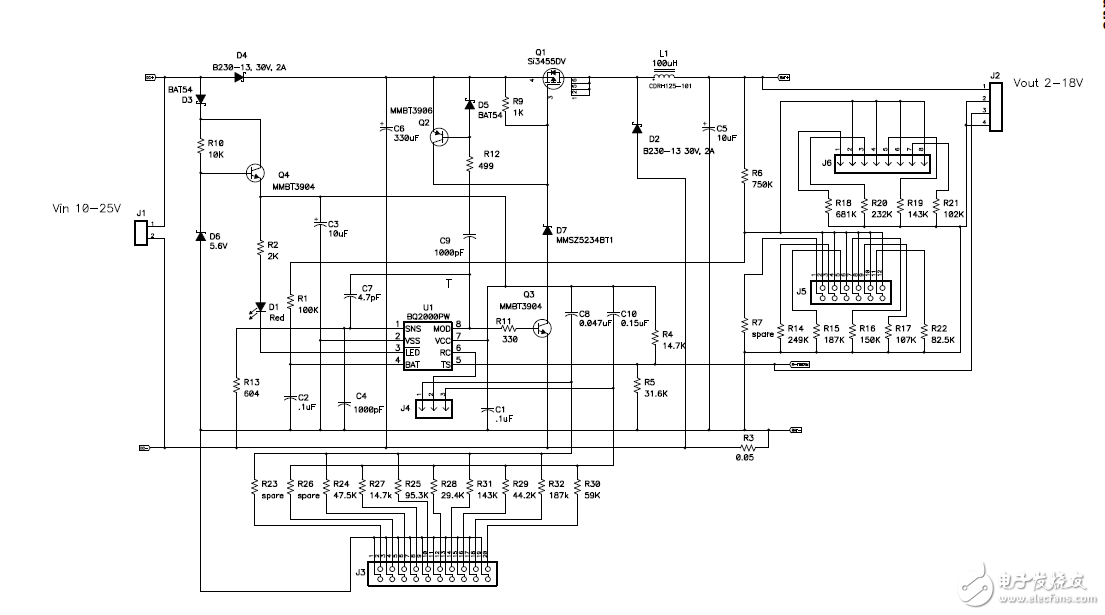

電路原理：該參考設計是可編程的單片IC 解決方案，適用于單化學物或多化學物應用中對鎳鎘 （NiCd）、鎳氫 （NiMH） 或鋰離子 （Li-Ion） 電池的快速充電管理。其會選用合適的電池化學物（鎳或鋰），并使用最佳的充電和終止算法執行操作。該過程消除了不良充電、充電不足或過度充電的情況，并確保快速充電的精確度和安全終止。
電路特性
串聯電池數：1S 至 25S
最大輸入電壓：25V
最大充電電流：1A
拓?fù)浣Y(jié)構：開關模式
電池容量整體在增加，所以要用更大的電流充電才能達到和以前一樣的充電速率，但這會縮短電池的使用壽命。德州儀器電池電源管理方案市場開發經理俞明介紹說，TI把電量計和充電IC結合起來，用電量計來控制充電IC，通過阻抗跟蹤技術獲取電池老化程度、內部的一些溫度和各種滿充狀況。在這個基礎上對充電IC進行一些控制，能夠最優化設置充電電壓和充電電流。
電子發燒友網技術編輯點評分析：
充電電流超出了電池所能承受的最優化、最安全的充電范圍時，會造成一些電池內部的鋰沉淀，在電極和隔離膜上，這種鋰沉淀不可逆轉，體現在電池內阻可以看到電池內阻急劇增加，意味著我們用同樣的電流充電時電壓很快達到滿充電壓，但放電的時候又會很快的放光，本來我需要8小時續航時間的電池，但經過大電流充電老化以后，可能用戶在兩三個小時電池又沒電了，續航時間受到很多影響。現階段的無線充電是二維自由度，不是在三維范圍進行充電;充電標準限制的最大的功率為5瓦特;充電是一對一配對而且只支持單向通信。未來，無線充電技術功率上不局限在5瓦特，15瓦的標準出來后，手機應用可以延伸至平板甚至超級本應用;通過松耦合技術可實現一對多配對，為更多的設備同時供電;發射端與接收端還可以實現雙向通信。
經典參考設計：
基于AT89C51的電動自行車快速充電器設計
經典資料下載：
【TI】具有集成保護功能的bq27742-G1單節鋰離子電池電量監測計
bq51013 符合 Qi 標準的 5V 無線電源接收器解決方案
大家如有問題，歡迎在評論處討論。
——電子發燒友網整理，轉載請注明出處！
