本文為大家帶來的是一款14位4-20mA 環路供電型熱電偶溫度測量系統電路設計圖，該電路是一完整的環路供電型熱電偶溫度測量系統，使用精密模擬微控制器的PWM 功能控制4 mA 至20 mA 輸出電流。具有更高分辨率的 PWM 驅動4mA 至 20mA 環路的優勢，支持溫度范圍為?200° C 至+350° C 的 T 型熱電偶。

　　電路功能與優勢

　　圖1所示電路是一款完整的環路供電型熱電偶溫度測量系統，使用精密模擬微控 制器的 PWM 功能控制4 mA 至20 mA 輸出電流。

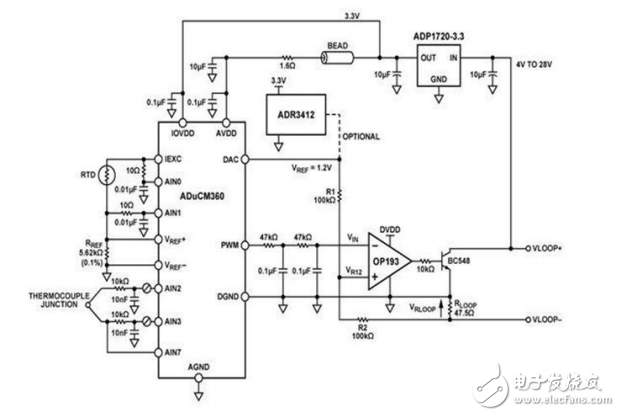

　　圖1. ADuCM360控制4 mA 至20 mA 基于環路的溫度監控電路

　　電路原理：本電路將絕大部分電路功能都集成在精密模擬微控制器 ADuCM360上，包括雙通 道24位Σ -Δ 型 ADC、 ARM Cortex ?-M3處理器內核以及用于控制環路電壓高達28 V 的4 mA 至 20 mA 環路的 PWM/DAC 特性，提供一種低成本溫度監控解決方案。 其中， ADuCM360連接到一個 T 型熱電偶和一個100Ω 鉑電阻溫度檢測器（RTD）。 RTD 用于冷結補償。 低功耗 Cortex-M3 內核將 ADC 讀數轉換為溫度值。 支持的 T 型熱電偶溫度范圍是?200° C 至+350° C，而此溫度范圍是4mA 至20mA。 本電路具有以更高分辨率的 PWM 驅動4mA 至20mA 環路的優勢。 基于 PWM 的輸出提 供14位分辨率。電路采用線性穩壓器ADP1720 供電，可將環路加電源調節至 3.3 V，為 ADuCM360、運算放大器 OP193和可選基準電壓源 ADR3412提供電源。
