555定時器又稱時基電路。555定時器按照內部元件分有雙極型（又稱TTL型）和單極型兩種。雙極型內部采用的是晶體管；單極型內部采用的則是場效應管。

　　555定時器的電路組成

　　圖2-2為555芯片的內部等效電路

　　555定時器內部電路如圖所示， 一般由分壓器、比較器、觸發器和開關。?及輸出等四部分組成，這里我們主要介紹RS觸發器和電壓比較器。

　　這里我們主要討論平時常見的幾種基于555芯片的功能電路如多諧振蕩器等。

　　多諧振蕩器

　　電路組成及工作原理

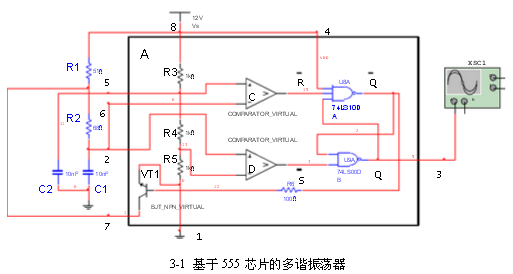

　　下面圖3-1時基于555的多諧振蕩器連接圖

　　多諧振蕩器的工作原理

　　多諧振蕩器是一種自激振蕩電路。因為沒有穩定的工作狀態，多諧振蕩器也稱為無穩態電路。 其工作原理時這樣的：在剛接同電源時，由于電容C1兩端的電壓不能突變，使集成電路A的2腳電壓為0V，這一低電壓加到電壓比較器D的同相輸入端，使電壓比較器D輸出低電平，該低電平加到與非門B的一個輸入端，這樣，輸出端Q輸出高電平，即多諧振蕩器輸出電壓U0為高電平，通電之后，直流電壓+V通過電阻R1和R2對電容C1充電，由于電容C1的充電要有一個過程，在C1兩端的電壓沒有充到一定程度時，電路保持輸出電壓U0為高電平狀態，這是一個暫穩態。隨著對電容C1充電的進行，（C1上的充電電壓極性為上正下負），當C1上的電壓達到一定程度時，集成電路A的6腳電壓為高電平，該高電平加到內電路中的電壓比較器C的反相輸入端，使比器C輸出低電平，該低電平加到與非門A的一個輸入端，使RS觸發器翻轉，即為Q端輸出低電平，即U0為低電平，Q非為高電平，從圖中所示波形中可看出，此時U0已從高電平翻轉到低電平。Q非為高電平后，該高電平經過電阻RS加到VT1基極，使VT1飽和導通，由于VT1導通后集電極和發射極之間的內阻減小，這樣電容C1上充到的上正下負電壓開始放電，其放電回路是：C1的上端——R2——集成電路A的7腳——VT1集電極——VT1發射極——地端——C1的下端，在這放電的過程中，多諧振蕩器保持U0為低電平狀態，隨著C1的放電，C1上的電壓在下降，當C1上的電壓下降到一定程度時，使集成電路的2腳電平很低，即電壓較器D的同相輸入端電壓很低，使比較器D輸出低電壓，該低電壓加到與非門B的一個輸入端，使RS觸發器再次翻轉，翻轉到Q為高電平的暫穩態，即U0為高電平，由于Q為高電平，Q非為低電平，使VT1管的基極電壓很小，VT1截止，電容C1停止放電，改變?yōu)?V通過電阻R1和R2對電容C1充電，這樣電路進入第2個周期，如此反復達到振蕩器的作用。

　　由仿真得該電路輸出波形，如圖3-2所示

　　多諧振蕩器一旦起振之后，電路沒有穩態，只有兩個暫穩態，它們做交替變化，輸出連續的矩形脈沖信號，因此它又稱作無穩態電路，常用來做脈沖信號源。
