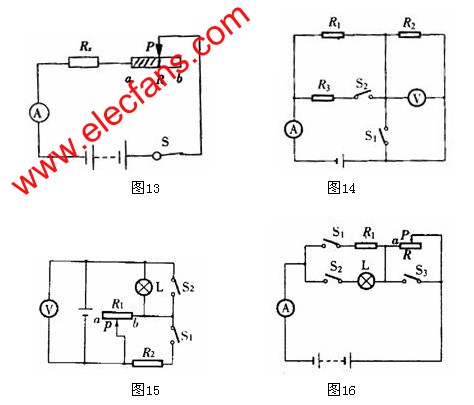

首先弄清楚滑動變阻器的連接情況。由于滑動變阻器的使用是“一上一下，各用一個”，連入電路的就是滑片與下接線柱間的這部分，很多人在電路圖上看不懂滑動變阻器的連接情況，就是沒懂其實物連接與元件符號是完全一致的道理，其實，當滑片滑動時我們就可在電路圖上直接看這部分是變長了還是縮短了，從而確定其連入電路的阻值是增大了還是減小了，只有真正弄清楚了這個問題才能進一步弄清楚其電流、電壓變化的情況，以及整個電路的電阻變化，電流、電壓變化的情況。如圖13中滑動變阻器的元件符號上畫有斜線部分為連入電路部分。

　　上述電路分析的分解方法，僅為“山窮水盡”者提供一個化難為易扎牢基本功的輔助策略，應用之可有“柳暗花明”之欣喜。實際上，我們對電路的分析是一個復雜的綜合體，必須全盤考慮且要求思維的流暢性和閃電性，無須受上述方法的羈絆，只有在必要時才有選擇地靈活地綜合地變通地運用，要注意將各方法視為參與化學反應的反應物，我們所希望的是這些反應物參與化學反應生成新物質，發生質變，發散中有求異，否則將會弄巧成拙而事倍功半的。下面看看20003年中考題中計算題的電路吧。圖14(廣州市圖8)中，要立刻看出，當S1、S2斷開時，電阻R1與R2串聯，電壓表測的是R2的電壓，電流表測的是通過R1或R2的電流;對當S1、S2都閉合時，電阻R2被短路，R1和R3并聯，電流表測的是干路電流，電壓表的示數為0，等等情況，應了如指掌。圖15(蘭州市圖23)中，當S1和S2斷開時，L和R1串聯，當S1和S2閉合時，R1和R2并聯;各種情況下，變阻器R1是將Pb部分連入電路，滑片P向a端滑動時，其連入電路的阻值是增大，若滑片P向b端滑動時其連入電路的阻值是減小，電壓表的示數不變，均為電源電壓，等等，要胸有成竹。圖16(青海省圖11)中的情況又如何呢?對有良好的知識、技能和心理素質的來說，這問題也只不過是一戳就穿的紙老虎喲!
