PCB設計基本工藝要求

1.1 PCB 制造基本工藝及目前的制造水平*
PCB 設計最好不要超越目前廠家批量生產時所能達到的技術水平，否則無法加工或成本
過高。
1.1.1 層壓多層板工藝
層壓多層板工藝是目前廣泛使用的多層板制造技術，它是用減成法制作電路層，通過層
壓—機械鉆孔—化學沉銅—鍍銅等工藝使各層電路實現互連，最后涂敷阻焊劑、噴錫、絲印
字符完成多層PCB 的制造。目前國內主要廠家的工藝水平如表3 所列。

表3 層壓多層板國內制造水平
1.1.2 BUM（積層法多層板）工藝*
BUM 板（Build-up multilayer PCB）,是以傳統工藝制造剛性核心內層，并在一面或雙
面再積層上更高密度互連的一層或兩層，最多為四層，見圖1 所示。BUM 板的最大特點是其
積層很薄、線寬線間距和導通孔徑很小、互連密度很高，因而可用于芯片級高密度封裝，設
計準則見表4。
對于 1＋C＋1,很多家公司均可量產。2 + C + 2 很少能量產，設計此類型的PCB 時應
與廠家聯系，了解其生產工藝情況。

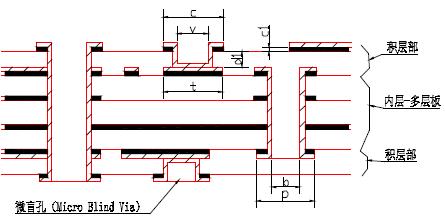

圖 1 BUM 板結構示意圖

表4 BUM 板設計準則單位：μm

1.2 尺寸范圍*
從生產角度考慮，理想的尺寸范圍是“寬（200 mm～250 mm）×長（250 mm～350 mm）”。
對 PCB 長邊尺寸小于125mm、或短邊小于100mm的PCB，采用拼板的方式，使之轉換為
符合生產要求的理想尺寸，以便插件和焊接。
1.3 外形***
a）對波峰焊，PCB 的外形必須是矩形的（四角為R=1 mm～2 mm 圓角更好，但不做嚴格
要求）。偏離這種形狀會引起PCB 傳送不穩、插件時翻板和波峰焊時熔融焊料汲起等問題。
因此，設計時應考慮采用工藝拼板的方式將不規則形狀的PCB 轉換為矩形形狀，特別是角部
缺口一定要補齊，如圖2（a）所示，否則要專門為此設計工裝。
b）對純SMT 板，允許有缺口，但缺口尺寸須小于所在邊長度的1/3，應該確保PCB在鏈
條上傳送平穩，如圖2（b）所示。

（a）工藝拼板示意圖允許缺口尺寸
圖 2 PCB 外形
c）對于金手指的設計要求見圖3 所示，除了插入邊按要求設計倒角外，插板兩側邊也
應該設計（1～1.5）×45o的倒角或R1～R1.5 的圓角，以利于插入。

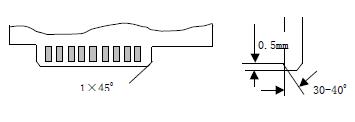

圖3 金手指倒角的設計
1.4 傳送方向的選擇**
從減少焊接時PCB 的變形，對不作拼版的PCB，一般將其長邊方向作為傳送方向；對
于拼版也應將長邊方向作為傳送方向。對于短邊與長邊之比大于80％的PCB，可以用短邊傳
送。
1.5 傳送邊***
作為PCB 的傳送邊的兩邊應分別留出≥3.5mm（138mil）的寬度，傳送邊正反面在離邊
3.5 mm（138 mil）的范圍內不能有任何元器件或焊點；能否布線視PCB 的安裝方式而定，
導槽安裝的PCB 一般經常插拔不要布線，其他方式安裝的PCB 可以布線。
1.6 光學定位符號（又稱MARK 點）***
1.6.1 要布設光學定位基準符號的場合
a）在有貼片元器件的PCB 面上，必須在板的四角部位選設3 個光學定位基準符號，以
對PCB 整板定位。對于拼版，每塊小板上對角處至少有兩個。
b）引線中心距≤0.5 mm（20 mil）的QFP 以及中心距≤0.8 mm（31 mil）的BGA 等器
件，應在通過該元件中心點對角線附近的對角設置光學定位基準符號，以便對其精確定位。
如果上述幾個器件比較靠近(<100mm)，可以把它們看作一個整體，在其對角位置設計兩
個光學定位基準符號。

c）如果是雙面都有貼裝元器件，則每一面都應該有光學定位基準符號。
1.6.2 光學定位基準符號的位置
光學定位基準符號的中心應離邊5mm 以上，如圖4 所示。
1.6.3 光學定位基準符號的尺寸及設計要求
光學定位基準符號設計成Ф1 mm（40 mil）的圓形圖形，一般為PCB 上覆銅箔腐蝕圖形。
考慮到材料顏色與環境的反差，留出比光學定位基準符號大1 mm（40 mil）的無阻焊區，
也不允許有任何字符，見圖5。
同一板上的光學定位基準符號其內層背景要相同，即三個基準符號下有無銅箔應一致。
周圍10mm 無布線的孤立光學定位符號應設計一個內徑為3mm 環寬1mm 的保護圈。
特別注意，光學定位基準符號必須賦予坐標值（當作元件設計），不允許在PCB 設計完
后以一個符號的形式加上去。

圖4 光學定位基準符號的應用圖 5 光學定位基準符號設計要求
1.7 定位孔***
每一塊PCB 應在其角部位置設計至少三個定位孔，以便在線測試和PCB 本身加工時進行
定位。關于定位孔位置及尺寸要求，詳見Q/ZX 04.100.3。
如果作拼板，可以把拼板也看作一塊PCB，整個拼板只要有三個定位孔即可。
1.8 擋條邊*
對需要進行波峰焊的寬度超過200 mm（784 mil）的板，除與用戶板類似的裝有歐式插
座的板外，一般非送邊也應該留出≥3.5mm(138mil)寬度的邊；在B 面（焊接面）上，距擋
條邊8mm 范圍內不能有元件或焊點，以便裝擋條。
如果元器件較多，安裝面積不夠，可以將元器件安裝到邊，但必須另加上工藝擋條邊（通
過拼板方式）。
1.9 孔金屬化問題*
定位孔、非接地安裝孔，一般均應設計成非金屬化孔。
