由電容啟動的單相電動機有兩組線圈，有一個公共端，一個運行端，一個啟動端，電容接在運行端和啟動端之間。電源接在公共端和運行端時，電機正轉;電源接在公共端和啟動端時反轉。接線非常重要，不是簡單的把零火線對換就可以的，需要嚴格按照操作規范來進行。

電容啟動電機接線圖

　　如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。

　　如圖2所示，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作。

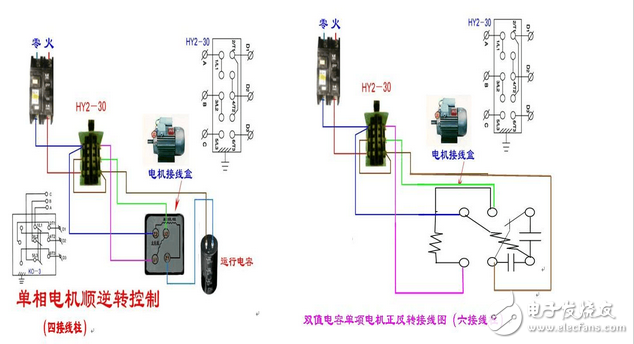

單相電機電容接線圖

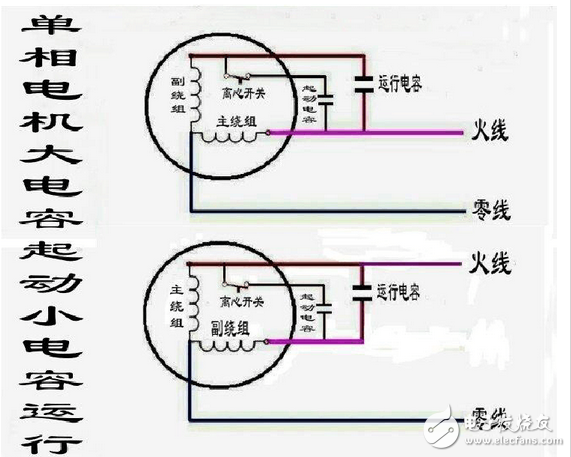

　（雙）電容啟動單相電機接線圖



　（雙）電容啟動單相電機接線圖

　　220V電機電容接線圖解與繞組判斷方法詳解

　　單相電動機有三個抽頭，首先用萬用表電阻擋測量三個線頭之間的電阻值，電阻最大的兩個線頭之間并聯電容，另一個線頭（公共端）接電源的一端。然后用萬用表的電阻擋測量公共端與接電容兩端的線頭之間的電阻，阻值稍大的一端接電源的另一端，絕對一次性接正轉，若要想改變方向，將接電容一端的電源線改接為另一端即可

　　三個出線的單相電機主繞組、副繞組容易判斷：

　　1、先兩兩測出三條線的阻值，記住最大值的兩條線及其阻值，第三條線就是主、副的連接點；

　　2、分別測出接點與兩端的阻值（這兩個阻值之和必須等于上述的最大值）。其中阻值較小的是主繞組，阻值較大的是副繞組。 一般對于單相電容啟動交流電機，與電容串聯的那個繞組接頭就是副繞組。

　　設副繞組電阻為R1，主繞組電阻為R2， 則 R1》R2。（主繞組功率大，電阻小）

　　用萬用表測量比較三個端子中每次兩個端子之間的電阻值，先尋找火線通過電容連接的副繞組接頭端子：其和另外兩個端子之間電阻有最大值（R1串聯R2），和第二大值R1）剩下二個端子中找到有最小阻值R2和第二小阻值R1的那個即為接零線的端子，也就是主繞組和副繞組的公共端子。

　　如果電機沒有毛病，那可以用萬用電表（如果是指針式萬用表就將其調到R*1檔，并且將表筆短路，調節萬用表的“歐姆調零”鈕使表針0歐姆處；如果是數字萬用表，則把表調到R檔的200處）來測量這三根線，其中有一根線和其它兩根線是是都通的并且通時的電阻值有一個比較大些一個比較小些，這根線應該接線路上的零線；測量得出電阻比較小的那根線應該接線路上的火線（經過開關出來的那個接頭）電阻比較大的那個線頭應該接電容的一個頭，而電容的另一個頭則接到火線（就是和電阻比較小的那根線并在一起后接火線）；因為，電阻比較大的那根線和接零線的那根線在電機里是電機的啟動線圈，而電阻比較小的那根線和接零線的那根線在電機里是電機的運行線圈。按照這樣接法后，再按正確的其它接線把線路接好，通電就應該會正常運轉了。

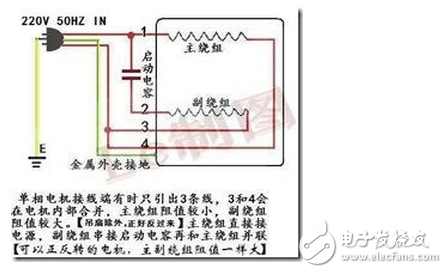

　單相電機電容接線圖實例詳解

電機在出廠前已經按相關標準做好了接線圖，我們只需要嚴格按照接線圖正確接線就可以了。
?

? ?　單相雙電容電機接線圖

　　單相雙電容電機中有兩個電容，一個是運轉電容，一個是起動電容。離心開關在端蓋里面（是靠皮帶的那一面）在剛開始起動時兩個并起來起動，起動開了容量大的那個退出，容量小的做運轉來用，該電機的正反轉是調起動繞組的順序來實現的，比如你要正轉U1和Z1并起來，U2和Z2之間接一起動電容，離心開關串接在Z2和電容中間，電源接U1和U2相反要反轉U1和Z2并接U2和Z1接電容其它不變。

　　單相雙電容電機接線圖示意

　　220v 有兩條線（線1 、線2 ）

　　電容有兩條線（線3、線4）

　　電機上有三條線（線5、線6、線7）
?

　　單相電機的啟動電容和運轉電容詳解

　　２２０Ｖ單相雙電容電動機有一個啟動電容和一個運行電容。容量較大的是啟動電容，容量較小的是運行電容。電動機啟動后離心開關將啟動電容從電路中斷開。

　　如果缺少啟動電容，電動機啟動困難或無法啟動（常表現為空載啟動正常，加載后無法啟動）；如果缺少運行電容，電動機可以啟動，但輸出功率變小（常表現為帶負載能力降低）。

　　一般啟動電容是串接在單相電機的啟動繞組上，與工作繞組并聯。

?

　　一般情況下，裝有離心開關的單相電機，也就是雙電容的電機，一般都是重負荷啟動，需要一個大的啟動力矩，離心開關上面串接一個啟動電容，當轉速達到一定轉數時軸套離心器靠離心力頂開離心開關，切斷啟動電容，完成了啟動任務后這個時候還剩一個運行電容持續工作。離心開關固定電機端蓋里面，軸套離心器裝在電機轉子軸上，旋轉時靠離心力頂開開關觸點。

　　單相雙電容電機接線圖----啟動電容和運行電容容量的計算方法：

　　運行電容容量

　　C=120000 * I / 2.4*f*U*cosφ

　　式中：I為電流；f為頻率；U為電壓；cosφ為功率因數取0.5～0.7。 運行電容工作電壓大于或等于（2～2.3）U。

　　起動電容容量=（1.5～2.5）運行電容容量。

　　起動電容工作電壓大于或等于1.42 U。

　　（工作時電容兩端電壓為311V時為最佳） 工作電容按每100W1-4UF.啟動電容是工作電容4-10倍（電動機要求啟動轉距大取大值）。

　　經驗數據，如果你的電機不超過200W，啟動電容不會超過100uF，如果運轉電容，你可以選擇幾個數值通電試驗，看哪一個電容的容量下整機電流最小，則該電容的容量就是最佳數值。

　　單相分相電機電容器的容量可以用：經驗公式C=35000I/2PUfcos&算出

　　如；I=250W/220V=1.2A

　　C=35000x1.2/2x1x50x220X0.8=24uf

　　可以選擇350V30uf的電容

　　關于所配電容易損．首先應考慮電容器的耐壓是否大于1．5倍（包括1．5倍）以上的額定電壓：其次是容量是否太小（因為啟動電流較大），這要由試驗決定。實際中還沒有總結出計算啟動、工作電容的簡便公式。表1給出上述《教材》中的“單相電動機啟動電容和工作電容范圍參考表”供參考。
