分相器,分相器是什么意思

分相器包含電阻和電容，電阻和電容連成環形，可以把本振信號分解成相互精確正交的I和Q兩路。所以通常分相器用來為內部混頻器產生兩路相差90o的驅動信號

我們以STQ-3016為例來說明分相器的應用。介紹其中的LO接口部分，在其中利用了分相器。STQ-3016是由SIRENZA MICRODEVICES公司采用硅鍺器件技術生產的直接正交調制器，具有較寬的工作頻帶，良好的載波和邊帶抑制，非常低的寬帶噪聲基底，無外部中頻濾波，低本振驅動，單5V電源，支持寬帶基帶輸入。它可實現GMSK、QPSK、QAM、SSB、BPSK等多種調制，在GSM、CDMA、PCS、DCS等數字通信、擴頻通訊、固定無線通訊系統中有較為廣泛的應用前景。

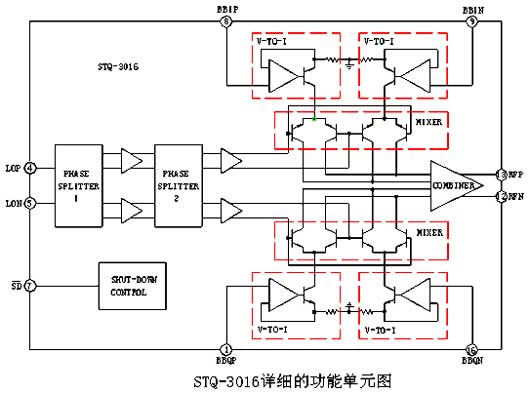

STQ-3016可以分為以下部分：本振(LO)接口、混頻器、差分電壓—電流(V-to-I)變換器、RF輸出接口和偏置電路。詳細的功能單元圖如圖所示。

LO接口

差分本振輸入允許用戶差分驅動本振以便達到最佳性能。本振可以單端驅動，但是本振饋通性能將會變差，特別是到了頻率范圍的高端。LO接口是由多相網絡和緩沖放大器交替級聯組成。分相器包含電阻和電容，電阻和電容連成環形，把LO信號分解成相互精確正交的I和Q兩路。每路信號都通過一個緩沖放大器補償損耗和高頻跌落。然后兩個信號通過另外一個多相網絡以提高正交精度。0.8~2.5GHz的寬頻帶工作范圍是通過每級分相器RC諧振回路時常數失諧達到的。第二個分相器的輸出饋入混頻器本振輸入的驅動放大器。本振頻率范圍

LO本振輸入的頻率范圍受限于內部正交分相器。分相器為內部混頻器產生兩路相差90o的驅動信號。超出規定LO頻率范圍2.5~4GHz，正交準確度下降，結果邊帶抑制減少。圖為邊帶抑制與本振頻率在2.5~4GHz范圍內的曲線關系。
