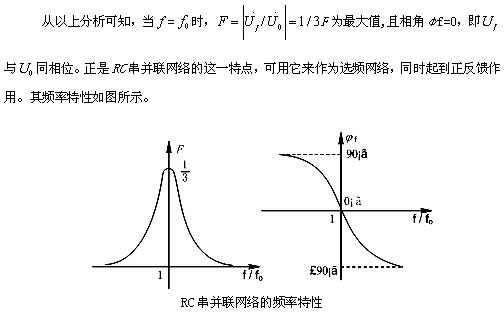

1.RC串并聯網絡的頻率特性
RC串并聯電路如圖（a）所示，在信號頻率很低時，可等效成圖（b）電路。在低頻等效電路中，Z1=-jXc1?，Z2=R2。低頻時，由于Xc1>>R2，
所以
。
在信號頻率很高時，其等效電路如圖6.4（c）所示。在高頻等效電路中，Z1=R1，Z2=-jXc2?。高頻時，由于R1>>Xc2，所以
2. RC橋式振蕩電路分析
RC橋式振蕩電路如下所示。根據自激振蕩的條件，φ=φa+Φf=2πn，其中RC串并聯網絡作為反饋電路，當f=fo時，φf=0°，所以放大器的相移應為φa=0°，即可用一個同相輸入的運算放大器組成。又因為當f=fo時，F=1/3，所以放大電路的放大倍數A≥3。起振時A>3，起振后若只依靠晶體管的非線性來穩幅，波形頂部容易失真。為了改善輸出波形，通常引入負反饋電路。其振蕩頻率由RC串并聯網絡決定，fo=1/(2πRC)。圖6.6（b）為RC橋式振蕩電路的橋式畫法。RC串并聯網絡及負反饋電路中的Rf、R′1正好構成電橋四臂，這就是橋式振蕩器名稱的由來。?
