整流堆,什么是整流堆

橋堆的檢測

1. 全橋的檢測 大多數的整流全橋上，均標注有“+”、“-”、“~”符號（其中“+”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端），很容易確定出各電極。

檢測時，可通過分別測量“+”極與兩個“~”極、“-”極與兩個“~”之間各整流二極管的正、反向電阻值（與普通二極管的測量方法相同）是否正常，即可判斷該全橋是否已損壞。若測得全橋內鞭只二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。

2. 半橋的檢測 半橋是由兩只整流二極管組成，通過用萬用表分別測量半橋內部的兩只二極管的正、反電阻值是否正常，即可判斷出該半橋是否正常。

高壓硅堆的檢測

高壓硅堆內部是由多只高壓整流二極管（硅粒）串聯組成，檢測時，可用萬用表的R×10k檔測量其正、反向電阻值。正常的高壓硅堆，其正向電阻值大于200kΩ，反向電阻值為無窮大。若測得其正、反向均有一定電阻值，則說明該高壓硅堆已軟擊穿損壞。

高壓整流堆的標準

本標準適用于工頻50Hz，額定正向平均電流為3A及3A以下的ZD型高壓整流堆(以下簡稱整流堆)。

本標準應與下列標準結合使用：

a.GB 4939 普通整流管。

b.GB 4023 半導體器件整流二極管的測試方法。

c.GB 4937 半導體分立器件機械和氣候試驗方法。

d.GB 4938 半導體分立器件接收和可靠性。

e.GB 2900.32電工名詞術語 電力半導體器件。

1 型號與分類

1.1 型號與符號

1.1.1 型號

注：高壓整流堆其含義為由許多整流元件的管芯串聯組成的整流堆，它的反向耐壓由管芯的耐壓及所串聯的管芯數目決定。

1.1.2 符號

A-陽極；K-陰極；

1.2 外形尺寸

1.2.1 圓形整流堆

圓形整流堆外形尺寸應符合圖2、圖3及表1的規定。

1.2.2 長條形整流堆

長條形整流堆外形尺寸應符合圖4及表2的規定。

1.3 品種、級、組和類的劃分

1.3.1 按額定正向平均電流值分品種，見表3。

1.3.2 按反向重復峰值電壓分級，見表4。

1.3.3 按正向峰值電壓分組，見表5。

1.3.4 按額定結溫時的反向重復峰值電流分類，見表6

2 額定值和特性參數

最大額定值(極限值)與特性參數值符合表7規定，并適用于整個工作溫度范圍。

注：表中A、B為本標準表5中按正向峰值電壓所分的A組、B組。

3 逐批檢驗和周期檢驗

3.1 逐批檢驗

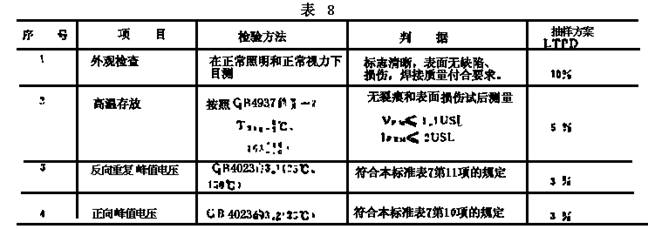

產品應按表8進行百分之百的檢驗，表8項目為非破壞性試驗。

注：①USL為表7對應的規范上限值。

②表8中第三項試驗，對于級別≤4的整流堆，包括級別4以上的組件中的單件，其級別≤4，都必須進行額定結溫下的試驗。

3.2 周期檢驗

3.2.1 正常生產的定型產品，除振動、沖擊和熱疲勞項目每三年至少對一批進行試驗外，表9其它所有項目必須每年對一批進行一次檢驗。

3.2.2 不經常生產的產品，再次投產時，須進行此項檢驗。

3.2.3 當工藝改變時，且影響其性能時，須進行此項檢驗。檢驗項目按表9進行。

`~33-1#

注：① 抽樣方案欄中，n、c分別為抽樣數和合格判定數。

② 合格判據欄的USL為表7中對應的規范上限值。

③ 周期檢驗如第一次抽樣檢驗不合格，可按附錄B進行追加抽樣的方法再次檢驗，但只能追加一次。

④ 廠家生產雪崩整流堆時，必須實行表9第三項的反向浪涌功率試驗。

⑤ 表9中第7項試驗，對于級別≤4的整流堆，包括級別4以上的組件中的單件，其級別≤4，都必須

進行額定結溫下的試驗。

4 質量類別、標志和定貨單

4.1 質量類別

本標準的產品質量評定類別為Ⅰ類。對Ⅱ類的最低要求是：鑒定批準程序應符合GB 4936.1的3.5條，各批都應符合按表8進行的逐批檢驗要求，每年按表9至少進行一次周期檢驗(其中的振動、沖擊和熱疲勞每三年至少對批進行一次試驗)。

4.2 標志

4.2.1 產品上的標志包括：

a.產品型號及質量類別。

b.端子識別標志，用符號“ ”表示(箭頭指向陰極端子)。

c.制造廠名稱或商標。

d.產品應附有合格標記。

4.2.2 包裝盒(袋)所附說明書上的標志包括：

a.產品型號及質量類別。

b.制造廠名稱或商標。

c.防潮、防雨標志。

附錄A反向浪涌功率試驗 (補充件)

整流堆在規定的外殼溫度(Tc)或環境溫度(Ta)下，反向通以具有規定脈寬和峰值的電流進行試驗。試后測量IRRM≤2USL，則被試整流堆通過此項試驗。

A1 三角波法

按圖1電路，被試整流堆反向流過圖2的電流后，測量IRRM并確認無異常。圖2波形是反向電流上升到峰值，一半之點至下降到峰值一半之點的時間為10±1μs、40±4μs，100±10μs的三角形電流波形。

反向浪涌功率(PRSM)，由在示波器CRQ1測量的被試整流堆承受的反向電壓峰值[V(BR)RN]和由示波器CRO2測量的流過它的電流峰值[I(BR)-M]，按下式求出：

注：直流電源E，必要時接入。

A2 正弦波法

按圖3電路，被試整流堆反向流過圖4那樣的電流后，測量IRRM并確認無異常。圖4表示的是反向電流上升到峰值一半至下降到峰值一半的時間為10±1μs，40±4μs,100±10μs的正弦波電流。

反向浪涌功率按前所述的方法求出。

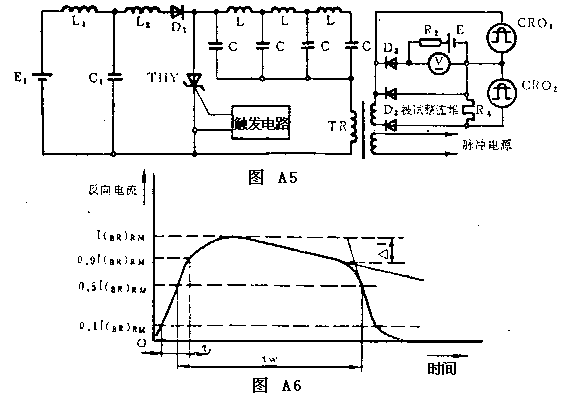

A3 方波法

按圖5電路，被試整流堆流過圖5那樣的反向電流后，測量IRRM并確認無異常，圖6表示的是上升時間不大于0.2tw，脈寬(從上升到峰值一半至下降到峰值一半的時間)為10±1μs，40±4μs、100±10μs的方波反向電流。反向浪涌功率按前所述的方法求出。

附錄B追加抽樣表(補充件)

追加抽樣表

附加說明：

本標準由機械工業部西安整流器研究所提出并歸口。

本標準由機械工業部上海電阻廠負責起草。

本標準主要起草人譚濟東、單明圣、章映金。

本標準自實施之日起，原JB 2422-78高壓整流堆部標作廢。
