LCD液晶屏幕增亮的秘密(專家解說)

　LCD液晶屏幕是筆記本非常重要的部件之一，而亮度又一直是衡量LCD的性能主要參數，在LCD顯示器的帶動下，甚至CRT顯示器都開始進行增亮“運動”。

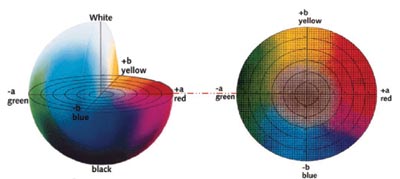

　　實際上，亮度不僅帶給我們單純的明暗感受，還同色彩表現有關系。在不同的明暗度下，同樣的色彩帶給我們的主觀感受也會有所不同，例如圖1，隨顯示器亮度的提高（Black→White），我們?nèi)庋蹖?duì)于同樣一幅彩色畫面的感受也隨之變化—只有亮度適中時才能使畫面的色彩得到最好的表現，太暗（發黑）或太亮（發白）都會有所損失。對于LCD而言，要獲得足夠的亮度并不是件易事，這和LCD的結構有密切的關系。

　　圖2為穿透式彩色LCD結構圖，我們可以把它分為兩部分：LCD背光源和LCD面板。LCD背光源為屏幕提供整體的面光源；LCD面板通過多層結構精確控制光線的透過。然而經過偏光片、濾色片等眾多“關卡”的截流，最終從LCD中發射出來被我們看到的光線還不到背光源發出的光線的10％。

　　為了獲得更“亮”的畫面，可以使用以下幾種方法：

增大燈管功率

　　即增大燈管的驅動電流，這是最容易想到的辦法。就像我們自己調節LCD的亮度一樣，可以在一定范圍內變“亮”，但十分有限，而且會產生副作用：A. 燈光熱量增加，損壞背光源內其他光學材料；B. 大大縮短燈管壽命。

增加燈管的數量

　　相比單純?cè)龃鬅艄芄β剩軌蚴沽炼仍黾拥酶啵ㄈ院苡邢蓿酂艄軙?huì)帶來其他一系列的問題：A. 整體厚度的增加；B. 燈管熱量大量聚集，損壞其他光學材料；C. 背光源功率消耗成倍增加，這對移動設備是致命的問題。

使用光學增亮膜

　　增亮膜，又稱BEF—Brightness Enhancement Film，一般厚度在0.1～0.4mm，由3M公司使用申請了專利的微復制技術和多層膜技術生產的光學BEF膜系列產品已經在各種尺寸的液晶顯示器件中得到了廣泛應用。使用增亮膜時，背光源等光學元件只要維持原先的狀態，增加薄薄的幾層BEF，就可以將LCD的亮度提升到原先的兩倍多。因此，各大LCD制造廠家都選擇了這個方法來提高亮度。圖3為使用和未使用BEF的對比。

　　為什么薄薄的幾層膜能使LCD的亮度增加那么多呢？我們來看一下它們的增亮原理：

微復制技術—棱鏡膜

?

?

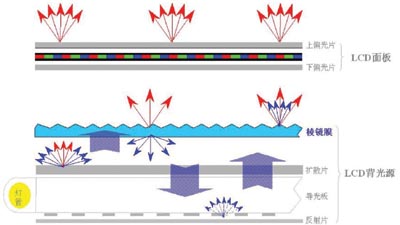

　　如圖4，棱鏡膜依靠其微棱鏡結構，將原本的大角度發散光線（圖中藍色箭頭表示）向下打回背光源，循環利用，重新匯聚在中間區域（圖中紅色箭頭表示）出射，從而達到增亮的效果。

多層膜技術—多層光學膜

　　如圖5，多層光學膜的總厚度為0.1~0.4mm，其內部復合1000層左右的光學薄膜。它的作用是將原本被下偏光片吸收的S偏振光反射回背光源。這部分S光經過背光源各層材料的消偏振作用后，重新出射，經循環利用，最終以P偏振光出射下偏光片。

　　有了增亮膜的幫助，可以不增加LCD功率，僅僅極小的厚度增加（<1mm）就讓LCD的亮度獲得大幅度提升，這些優點使增亮膜成為LCD中的關鍵組件，成為真正的幕后英雄。
