5G關鍵技術

　　目前，5G的關鍵技術還處于研究與發展的階段。為了實現5G的愿景和需求，5G在網絡技術和無線傳輸技術方面都將有新的突破。5G關鍵技術總體框架如圖所示，在無線網絡方面，將采用更靈活、更智能的網絡架構和組網技術，如采用控制與轉發分離的軟件定義無線網絡的架構、統一的自組織網絡、異構超密集部署等；在無線傳輸技術方面，將引入能進一步挖掘頻譜效率提升潛力的技術，如先進的多址接入技術、多天線技術、編碼調制技術、新的波形設計技術等。

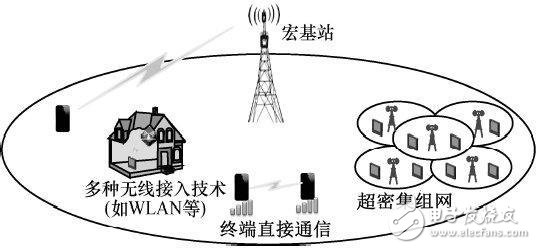

　　1、超密集異構網絡

　　5G網絡是一種利用宏站與低功率小型化基站（Micro-BS，Pico-BS，F(xiàn)emto-BS）進行覆蓋的融WiFi，4G，LTE，UMTS等多種無線接入技術混合的異構網絡。隨著蜂窩范圍的逐漸減小，使得頻譜效率得到了大幅提升。隨著小區覆蓋面積的變小，最優站點的位置可能無法得到，同時小區進一步分裂難度增加，所以只能通過增加站點部署密度來部署更多的低功率節點。超密集異構網絡可以使功率效率，頻譜效率得到大幅提升，但是也不可避免的引入了一些問題。從物理層這個角度看需要多速率接入要求，如低速的傳感器網絡到高速率的多媒體服務。從異構網絡這個角度，超密集異構網絡需要一種能夠具有可擴展的幀結構的空中接口來滿足不同頻段頻率的接入。超密集異構網絡還需要根據終端的使用情況以及終端所處的環境進行大量的預測，并在網絡狀態，信道環境，需求量突變前進行有效的前攝管理。

?

　　2、大規模MIMO技術

　　大規模MIMO運用多天線技術，大規模天線陣列可以通過天線的空分特性（具有高分辨率的空間自由度），使相同時頻資源能同時服務若干用戶，能夠有效的頻譜效率，增加傳輸?shù)目煽啃訫arzetta提出每個基站布置超出現有天線數數量級超多天線用于時分復用條件下，發現可以在同一時頻資源上服務幾個用戶。多天線技術的波束成型可以限制波束在很小的范圍內，因此可以降低干擾從而有效降低發射功率。多天線技術帶來了更多的空間自由度，因此使信道的反應更加精準，從而降低了各種隨機突發情況信道性能的降低。由于多天線占用空間太大，實現的復雜度太高，一般基站多采用4天線技術。王海榮，王玉輝等人提出由于同一小區內導頻正交，但相鄰小區間導頻進行復用會引起導頻污染，制約了多天線技術的瓶頸，因此他們提出一種上行導頻功率控制法，將通常的導頻發射時隙分為兩段，使交叉增益相對較大的導頻發射時隙錯開，從而降低導頻污染。由于大規模天線技術中將會出現低功率小型天線以及大量的低功率放大器，因此大規模的天線部署的拓撲結構，實際信道之間的正交性程度必須被確定，以及如何有效的解決天線互耦合等難題。

　　由于5G的超密集異構網絡的應用，在小區范圍縮小的情況下肯定不需要大規模天線技術的應用，但是大規模MIMO的應用可能會帶來空間零陷（spatialnulling）以及避免干擾等優點，所以研究大規模MIMO與小區（smallcell）相互補的模型也是一個要解決的問題。

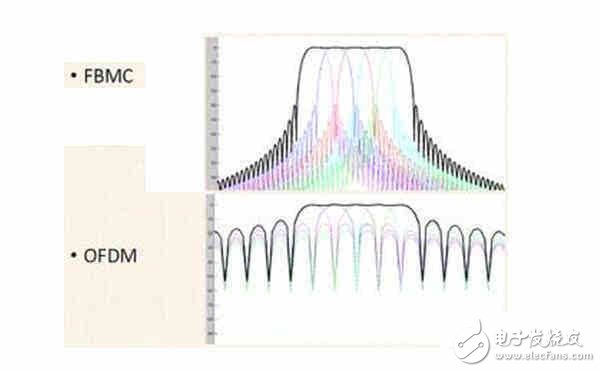

　　3、FBMC

　　FBMC的提出是為解決OFDM18載波旁瓣較大，在各載波不能嚴格同步時相鄰載波將會產生較大干擾，在較低頻段不能支持需要連續高達1G帶寬等高速率業務需求等問題提出的基于濾波組的多載波技術（filterbankmulticarrier）。原理是在發端通過合成濾波組來實現多載波調制，在收端通過分析濾波組實現多載波解調。Jean-BaptisteDoré［13］提到在CS（信道狀態信息channelstateinformation）處于理想情況下，與OFDM相比FBMC具有更高的能量效率，但在CSI不理想的情況下碼間干擾（ISI）以及載波間干擾（ICI）將會使FBMC的性能輸于OFDM，提出在MIMO情景下的特殊的波束成型來提升FBMC性能。Jean-BaptisteDoré在另一篇文章中提到當導頻序列分散在片段頻譜上，或者沒有分布于每個載頻，一種時域上的插值（根據導頻在信道上的值進行反傅里葉變換）處理將會可以彌補這一缺陷使信道響應不會因為載頻而受到影響。

　　4、毫米波通信

　　毫米波頻段一般為30-300GHZ，毫米波通信即使在考慮各種損耗與吸收的情況下，大氣窗口也能為我們提供135GHz的帶寬，在頻譜資源緊缺的情況下，采用毫米波通信能夠很有效的提升通信容量。由于5G的超密集異構網絡，基站間距在不到200米的情況下，由于毫米波具有波束窄的特點，具有很強的抗干擾能力，并且空氣對毫米波的吸收，會減小對相鄰基站間的干擾。

　　總結

　　第五代通信系統將會在終端，網絡，無線接入等方面進行融合及創新，具備眾多優點，首先5G網絡以人為本，能夠為我們提供高速率，高可靠性，低時延的服務，讓我們享受流媒體，超高清視頻等業務，另一方面，萬物互聯這個角度來看，5G網絡將是一艘巨大的航母，首先5G網絡具有很靈活的可擴展的網絡架構，能夠根據需求進行組網，同時5G網絡能夠涵蓋不同行業用戶以及開展多種業務類型，如智慧醫療，農業監測，工業設備監測等。最后5G網絡將會比現在通信系統更加綠色，具有低功耗，節能的特點。
