摘要：介紹PCF1536的設計原理和硬件結構；詳細討論了大容量FIFO的結構及用CPLD實現FIFO控制器；計算PCF1536工作于Windows2000操作系統下允許的最大中斷延遲jb后將PCF1536應用于多路D/A轉換器，指出Windows2000的中斷延遲遠遠小于41.2毫秒。

在視頻輸出、聲吶仿真等實際應用中，經常要求計算機能根據要求穩定輸出連續數據流。然而，當計算機工作于Windows2000操作系統下時，由于該操作系統是一個多任務的非實時操作系統，當它收到外部設備發來的中斷時，需要延遲一定時間間隔后，才開始執行中斷服務程序。這樣，從計算機I／O口直接輸出的數據流只能是間歇的數據流，無法提供連續數據流，不能滿足實際應用的需要。

幸運的是，許多實際應用只需要低速的連續數據流。可以利用PCI總線的高速數據傳輸特性，在PCI接口后加入一個大容量FIFO存儲器，高速的PCI數據流從FIFO存儲器的輸入端輸入，在FIFO的輸出端就能獲得低速的連續數據流。這樣屏蔽了Windows2000的非實時性，成功滿足實際應用的需要。在圖1所示的具體應用中，計算機與PCI卡之間通過PCI總線形成峰值速率達132MB／s的間歇數據流；PCI卡通過局部總線與大容量存儲器之間同樣是峰值速率達132MB／s的間歇數據流；最后通過多路D／A轉換電路獲得了速率為16MB／s的連續數據流。

圖1和圖2

    為了便于應用，將PCI接口模塊與大容量存儲器結合，設計了一塊能在Windows2000下以16MB／s的速率連續輸出數據的PCI卡PCFl536。

1 PCFl536的工作原理

PCI卡PCFl536是一個帶有1536KB FIFO的通用PCI卡；在Windows2000操作系統下，它能以16MB／s的速度連續輸出數據。圖2是PCFl536的結構框圖，整個PCFl536包括PCI接口、大容量FIFO存儲器和驅動器三個模塊。

1．1 PCI接口模塊

PCI接口模塊由PCI9052和配置EEPROM 93LC46組成。PCI9052是PLX技術公司的產品，兼容于PCI協議 (2．1版)；它可作為PCI總線的從設備，支持32位數據；突發傳輸。圖3是PCI9052與PCI金手指和存儲器模塊的連接示意圖。

    PCI9052與存儲器有三種連接方式：數據地址復用、奴據地址非復用和ISA方式。在PCFl536中，PCI9052架用數據地址非復用方式連接FIFO存儲器。其時序參見文獻[1]。PCI9052與FIFO的連接信號中，ADS表示一次突發傳輸?shù)拈_始，BLAST表示一次突發傳輸?shù)慕Y(jié)束，LAD[0：31]為32位數據，LBE[0：3]為字節有效信號。緩存后的時鐘輸出信號BCLKO經74LS00送回PCI9052，同時也送到FIFO。FIFO半滿時發出的中斷信號通過LINTl1進入PCI9052，再通過INTA發送給CPU。由于FIFO的寫入不需要地址，因此PCI9052與FIFO之間沒有地址連接。

1．2 存儲器模塊

1．2．1 存儲器組織

圖4

    存儲器模塊由CPLD器件EPM7128SQCl00和四片F(xiàn)IFO器件AL422B組成。AL422B是AVERLOGIC公司的產品，每片AL422B包含384Kx8位DRAM，主要應用于視頻輸出。在現有的FIFO存儲器中，AL422B具有最低的價格／存儲位比。這是PCFl536選擇使用AIA22B的主要原因。AL422B的結構框圖如圖4所示。它能完成初始化、復位、寫和讀等四種操作。初始化操作發生在上電后0．1ms內，WRST和RRST保持為低電子，然后可以開始正常操作。復位操作中，WRST有效，則輸入數據地址設置為0且清空輸入緩存；RRST有效，則數據輸出地址設置為0且將數據預取到輸出緩存。當WE有效時，完成寫操作，在WCK上升沿將D17～D10寫入寫數據寄存器；WE無效時，禁止寫操作，寫地址計數器保持不變。

四片AL422B通過位擴展成384K×32位的FIFO存儲器，如圖5所示。

1．2．2 存儲器控制器

AIA22B雖然有不同的數據輸入和輸出端口，但與通用FIFO存儲器不同，它并不提供半滿信號、數據有效信號等。因此AL422B不是完全意義上的FIFO存儲器。在PCFl536上，使用一片可編程邏輯設備EPM7128作為FIFO控制器，全面控制AL422B的功能。從圖2和圖5可以看出，EPM7128為FIFO提供RCK、RRST、RE、D1[0：31]、OE、WE、TST、WRST和WCK等讀寫控制信號；當FIFO半滿時提供半滿信號HF；另外EPM7128為外設提供正負數據有效信號、4MHz和8MHz的時鐘佰弓毒世外設靈活使用。圖6是用VHDL語言對EPM7128編程而成的FIFO控制器。該控制器由JTAG模塊、寫模塊、讀模塊和控制模塊組成。計算機通過JTAG接口對EPM7128現場編程。當PCI9052的數據準備好后，寫模塊按LCLK時鐘將數據讀入，接著按WCK時鐘將數據寫入AL422B。在FIFO控制器的控制下，整個384K×32位的FIFO存儲器被分為A、B兩部分。當數據從A部分讀出時，PCI9052將數據寫入B部分；反之， 當數據從B部分讀出時，PCI9052將數據寫入A部分。數據讀出的速率為16MB／s。當A(或B)部分?jǐn)?shù)據讀完后，F(xiàn)IFO控制器接著從B(或A)部分讀數，并通過中斷通知CPU向A(或B)部分寫入數據。如此循環往復。

圖5

    1．2．3 最大允許中斷延遲

要保證PCFl536輸出連續數據，就必須保證FIFO不會被讀空。FIFO輸出數據的同時，PC機必須及時補充數據。從上可知，整個FIFO存儲器被分成A、B兩部分，每部分容量均為192K×32位。下面分析當數據從存儲器B部分讀取、向存儲器A部分寫入時，讀寫FIFO存儲器的時間關系，如圖7所示。

假定PC機的中斷延遲時間為TINT_LAT，PC機寫滿存儲器A部分所用時間為TPCI，剩余時間為TREM；讀完存儲器B部分所用時間為TOUT。如PCFl536輸出連續數據流，剩余時間TREM必須大于等于0。

通過以上計算，在Windows2000操作系統的最大中斷延遲不大于41．2ms的情況下，PCFl536能以16MB／s的傳輸率連續輸出數據。

    中斷延遲決定了硬件產生的中斷并得到PC機正確響應的最高頻率。實際上，根據各種資料分析，雖然Windows2000操作系統的中斷延遲會隨著應用條件不同而差異很大；但可以肯定的是，其中斷延遲遠遠小于41．2ms。

1．3 驅動器模塊

驅動器模塊由七個7412245構成。每個74LS245能為8位數據(信號)提供驅動，其中四個74LS245用作32位數據線的驅動器，另外三個用作控制信號的驅動。

每個74LS245的輸出分別連接到16腳的插座。16腳插座中的8個腳接信號線，另外8個腳接地線，以提高輸出信號的抗干擾能力。采用這種輸出方式，PCFl536與外設之間可以用4m的排線連接而不會受明顯干擾。

2 測試過程及測試結果

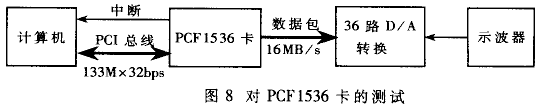

圖8是PCFl536卡的測試系統。計算機重復發送如下數據：0x20002000、Ox32CF32CF、Ox3E6F3E6F、0x3E6F3E6F、Ox32CF32CF、0x20002000、0x0D300D30、0x01900190、Ox01900190、Ox0D300D30。以上10個數據實際上是對一個正弦波的10個均勻采樣值。用示波器監視D／A轉換器的輸出。

    在示波器上可以觀測到：36路的D／A輸出都是穩定的20kHz正弦波。該測試系統經過連續48小時運行，沒有出現計算機死機和停止發送數據的現象。因此，結論顯而易見：在Windows 2000操作系統下，PCFl536能以16MB／s的速度連續輸出數據，它滿足某些系統對連續數據流的要求。利用該測試系統，雖然不能準確測出Windows2000的中斷延遲到底有多大，但可以肯定：Windows2000的中斷延遲遠遠小于41．2ms。
