1?如何創建總線

1)????????菜單place->bus或者右側快捷按鈕

2)????????原理圖內鼠標左鍵選擇總線起點

3)????????移動鼠標畫線

4)????????如需要轉向，鼠標左鍵單擊頁面可轉向，默認90度轉角。

5)????????雙擊左鍵結束總線

2?放置非90度轉角總線

1)????????菜單place bus

2)????????按住shift，左鍵單擊選擇起點

3)????????拖動鼠標即可畫出任意角度總線

4)????????單擊左鍵轉方向

5)????????雙擊左鍵結束總線

3?總線命名

命名規則：BUSNAME[0..31]或BUSNAME[0：31]或BUSNAME[0-31]三種形式。注意BUSNAME和‘[’之間不能有空格，BUSNAME不能以數字結束，不能用BUSNAME00 BUSNAME02這樣的名字.

放置總線的net alias：

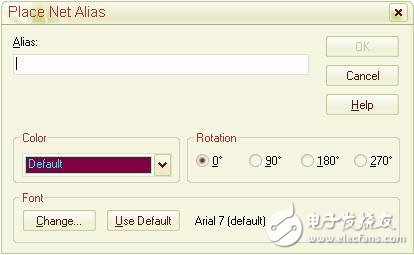

a)?????????菜單place ->net alias彈出place net alias對話框

b)????????按照總線命名規則命名，在alias欄中輸入，OK。

4總線與信號線連接

放置總線入口bus entry，可用菜單place->bus entry或快捷鍵E或右側快捷按鈕

Bus entry懸掛在鼠標上，按R鍵旋轉Bus entry方向。

移動Bus entry與總線相接，單擊放置。

按快捷鍵F4重復放置

使用wire把一個引腳和總線一個入口相連。

給wire添加net alias，命名規則如下：如果總線名稱為ED[0..31]，則wire名稱必須是ED0、ED1、ED2……..ED31等這種名字。注意wire所在網絡作為總線的成員，不能有方括號。

按住CTRL鍵，鼠標選中wire，拖動，連接其他線。此時，wire上的net alias自動遞增。

幾點說明：

1)????????總線和wire信號線之間只能通過網絡名稱實現電氣互連。

2)????????如果不用總線入口，而把wire線直接連到總線上，在連接處也顯示連接點，但是這時并沒有形成真正的電氣連接?？偩€必須通過bus entry和信號線實現互連。并且總線和信號線都要命名，并符合命名規則。

3)????????兩段總線如果形成T型連接，則自動放置連接點，電氣上是互連的。兩段十字形的總線默認沒有連接點，要形成電氣互連，必須手動放置連接點。
