      D7607AP/D7611AP圖象中放電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 11:11 ? 次閱讀

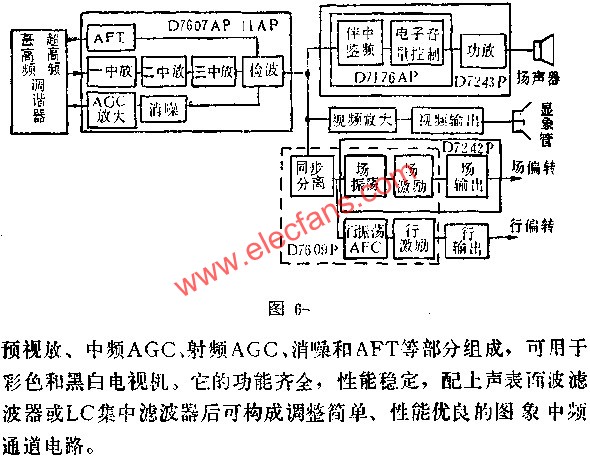

      D7607AP/D7611AP圖象中放電路,由圖象中放,視頻檢波,

      D7607AP/D7611AP圖象中放電路的應用電路圖 www.qldv.cn

      D7607AP與D7611AP主要是射頻AGC輸出不同,D7607AP輸出反向AGC電壓,適用于場效應管調諧器;D7611AP輸出正

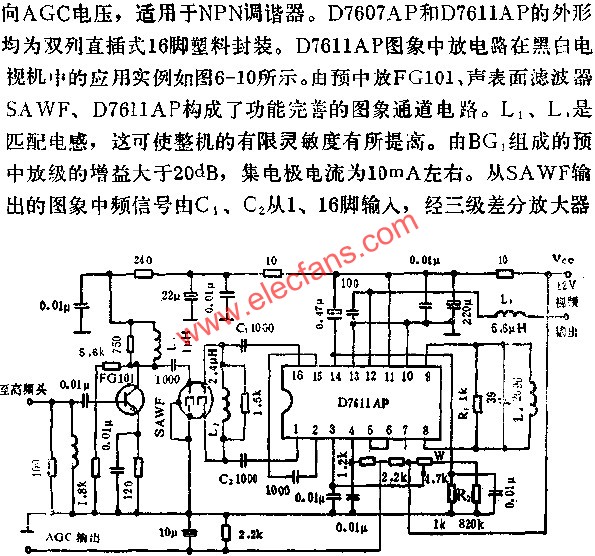

      D7611AP圖象中放電路 www.qldv.cn

      D7611AP正常工作時各腳的基本數據表 www.qldv.cn
