目前的 ORAN IP提供兩種例子工程:

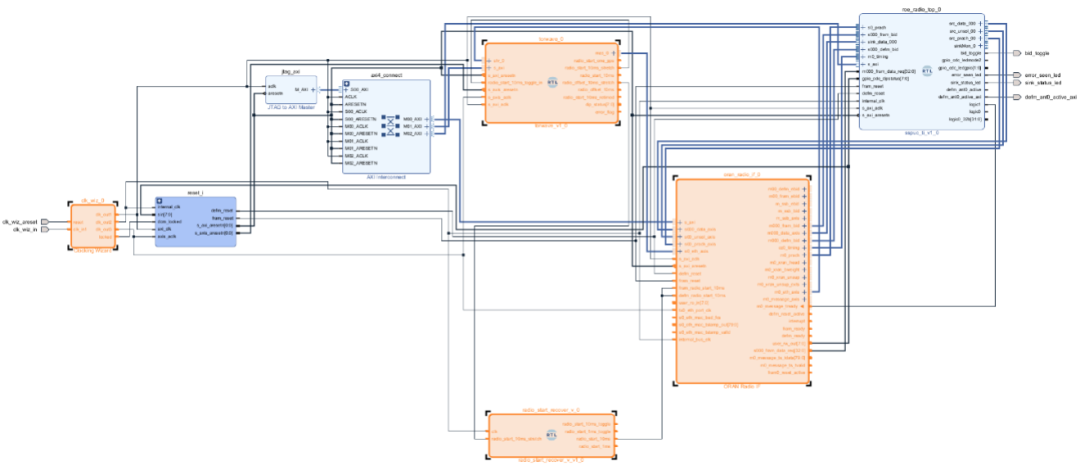

1. 一個是新建Block Design，添加IP之后，通過運行Block Automation來產生一個例子。這個例子不僅包含了ORAN IP，也將物理層所需要的10G/25G以太網IP和一個1588 PTP的用例都囊括了。該例子工程主要用于做板上demo，具體后續上板操作方式，以及相關軟件驅動，可以在下面這個AR里了解到詳情：

https://support.xilinx.com/s/article/1254509

2. 另一個方式是直接從IP Catalog里添加一個新的ORAN IP到Vivado工程里面，然后右鍵點擊這個IP，選擇Open IP Example Design…，這樣產生的例子工程，只包含了一個ORAN IP，沒有以太網等。但是其在ORAN IP外添加了testbench和測試用例，因此這個例子工程可以用來跑仿真。產生完畢之后，直接點擊Vivado里面的Run Behavioral Simulation，就能把仿真跑起來，并查看例子是如何完成ORAN的同步，以及收發數據。

接下來，本文將指導用戶，如何使用第二種方式產生的例子工程，添加自己的數據激勵，用于完成自己所需要的仿真驗證。

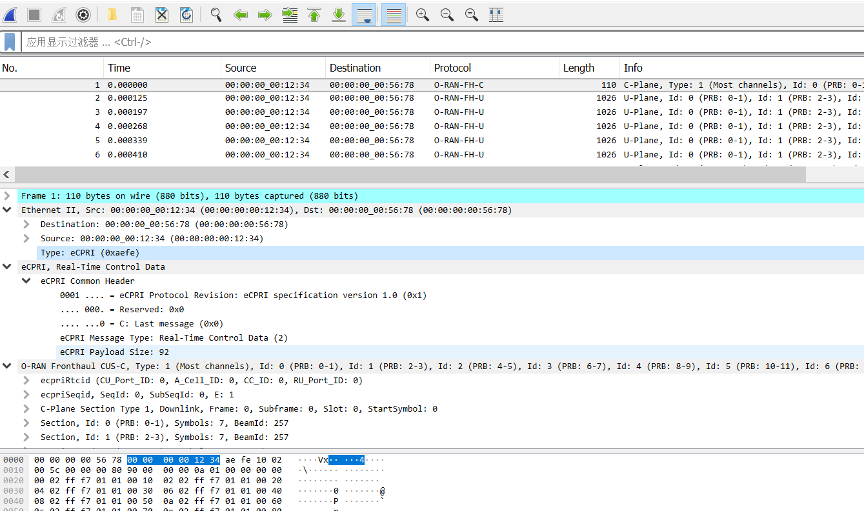

首先，用戶的測試數據激勵，是來自物理層以太網的數據包，一般會用pcap文件（如果還沒有的話，可以先搜索例子工程目錄下面，有幾個pcap文件的例子，供參考）。使用Wireshark打開pcap文件（注意選ORAN協議），就可以看到包里面具體數據的解析了，如下圖：

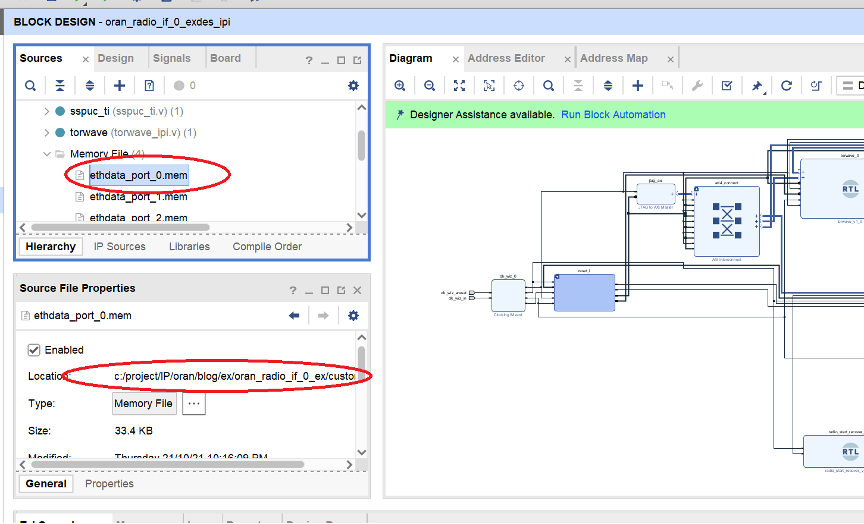

而IP仿真例子工程里用的數據激勵則來自于memory文件，如下圖，找到對應目錄下的文件，客戶可以手動或者自己寫個腳本，修改里面數據為自己的數據激勵（比如先從Wireshark里導出一個JSON的數據文件），就可以拿例子工程仿真來仿自己的數據源了。

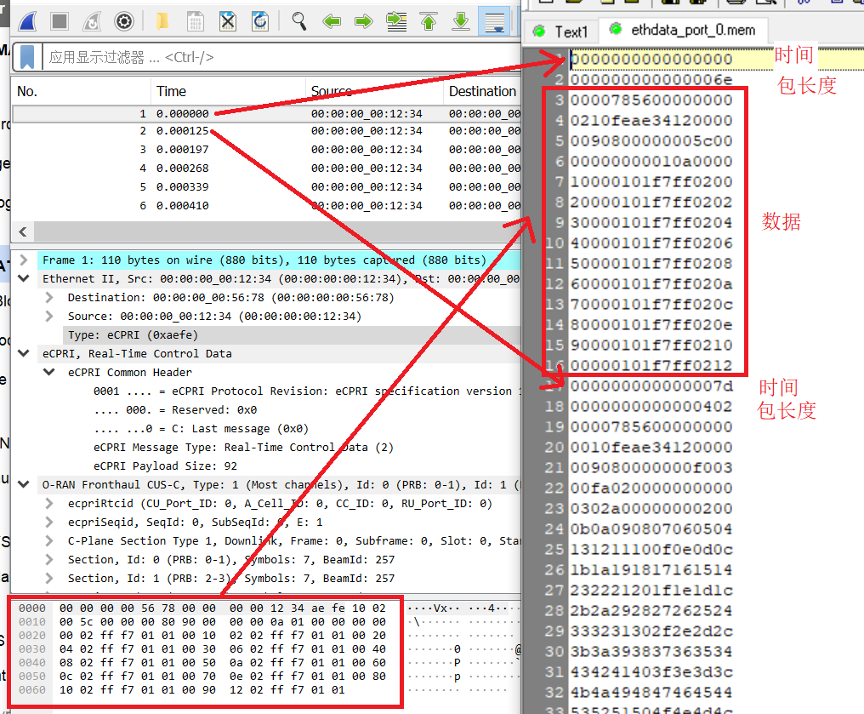

Memory文件里面的數據激勵，按如下格式排列：

在每個以太網包開始之前有兩行：

第一行是包開始的時間，

第二行是包長度，下圖中的這個例子，就是IP例子工程提供的數據激勵用例，第一個包長度為6e，即長度為110 bytes。

這樣在仿真的時候，就可以在以太網的RX側到ORAN的defm這個接口處，看到上面這些數據了，如下圖：

例子仿真工程當中，其它用戶還需要修改的地方，有以下兩處:

1. 按照用戶需求，配置ORAN的寄存器，打開“demo_tb.v”進行修改。

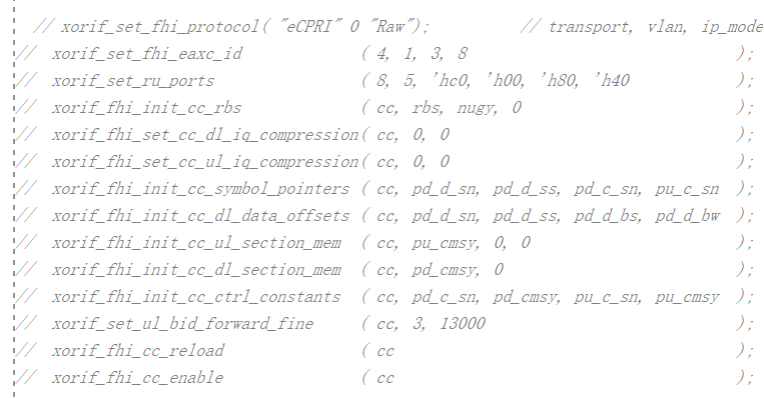

a. 可以直接修改下面這段tb里的配置，也可以先注釋掉下面這段配置。

b. 然后用exdes_axi_wr來將你需要配置的寄存器值依次寫入，如下:

exdes_axi_wr(`IP_BASE_ADDR + `hE600 , `hxxxx );

exdes_axi_wr(`IP_BASE_ADDR + `hE608 , `hx );

exdes_axi_wr(`IP_BASE_ADDR + `h6110 , `hx );

2. 由于產生的這個例子工程，總是用的200MHz內部時鐘。還可以修改時鐘頻率為用戶實際設計里的時鐘頻率。

由于時鐘用到的地方不少，需要修改的地方包括例子工程里面的以下幾處：

a. ORAN IP產生的圖形界面里面

b. IP “torwave”的產生圖形界面里面，包括Clocks For 10ms，1ms，Ps Per Clock

c. Clocking Wizard的clk_out2輸出

d. 還有“radio_start_recover”，如果用到的話

e. 以及demo_tb.v里的clk_in_ps

總之，經過以上的修改，用戶就可以利用ORAN IP提供的例子工程，跑自己的數據激勵仿真了。這樣用戶就可以驗證IP的配置，針對自己的ORAN下行（以太網接口）數據，是否能正確工作起來。
