許多便攜式電路需要精密測量能力以及低功耗操作，以最大限度地減少電流和電池消耗。在尋找具有這些要求的放大器時，可能相對容易滿足低功耗和精度要求，但驅動電流可能不足以滿足這些低功耗器件的需求。例如，以凌力爾特發布的一款低功率精準放大器為例，LT?6020 是一款雙通道精準放大器，具有 30μV 失調 （25°C 時最大值）、0.5uV/°C （最大值） 低漂移、低功率 （100μV/放大器）、400kHz 帶寬和令人印象深刻的 5V/μs 轉換速率。當輸出短路時，它為負載提供5.5mA電流，這可能不足以驅動螺線管、閥門、多極濾波器或其他重負載等應用。還要記住，隨著負載電流的增加，開環增益會降低，這可能會對器件的精度和電路性能產生不利影響。

為了提供更多電流，可以增加一個簡單的推挽式晶體管輸出級，以提高放大器的驅動能力。

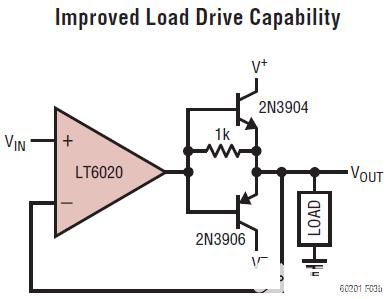

在本電路中，我們以推挽式配置添加2N3904和2N3906 NPN/PNP晶體管對，以增加輸出電流。2N3904 40V、200mA NPN 傳輸器，最小 beta （?） 增益為 80 （IC= 1mA， V行政長官= 1V）。2N3906 是互補型 -40V、200mA PNP 轉換器，最小 beta （?） 增益為 80 （IC= -1mA， V行政長官= -1V）。晶體管基極和發射極之間的 1k 電阻器允許 LT6020 在 NPN 和 PNP 開始提供額外電流之前提供第一個 600μA 的負載電流。該電阻器在晶體管關閉和打開時改善了范圍中間的線性度。
