FP7126 是平均電流模式控制的 LED 驅動 IC，具有穩定輸出恒流的能力，優秀的負載調整率與高精度的電流控制。不用額外增加外部補償元件，簡化 PCB 板設計。可接受 PWM 數位調光，建議調光頻率 0.1kHz~20kHz。

特色

高速反應回路

可接受PWM數位調光

具有過溫保護功能

短路保護功能

輸入欠壓保護

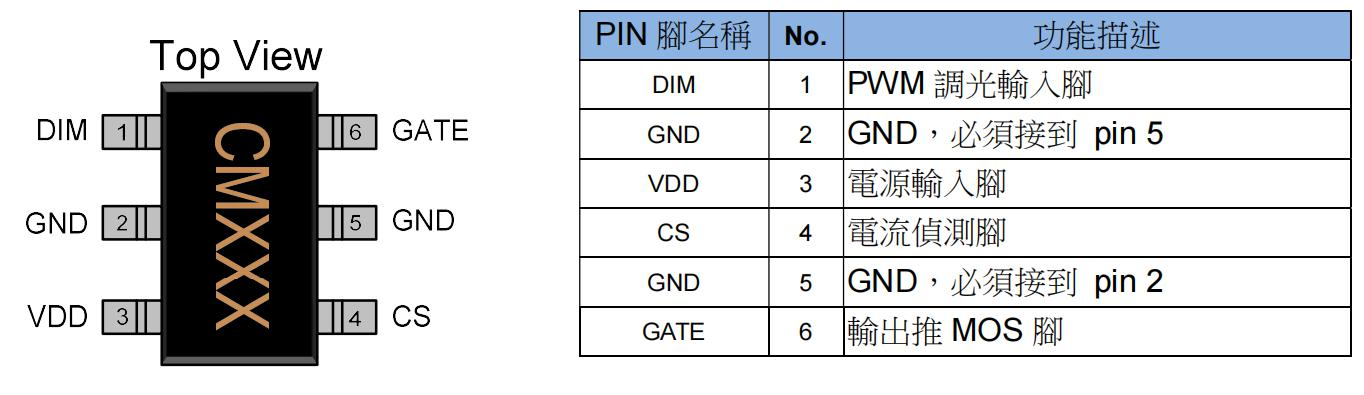

PIN 腳描述

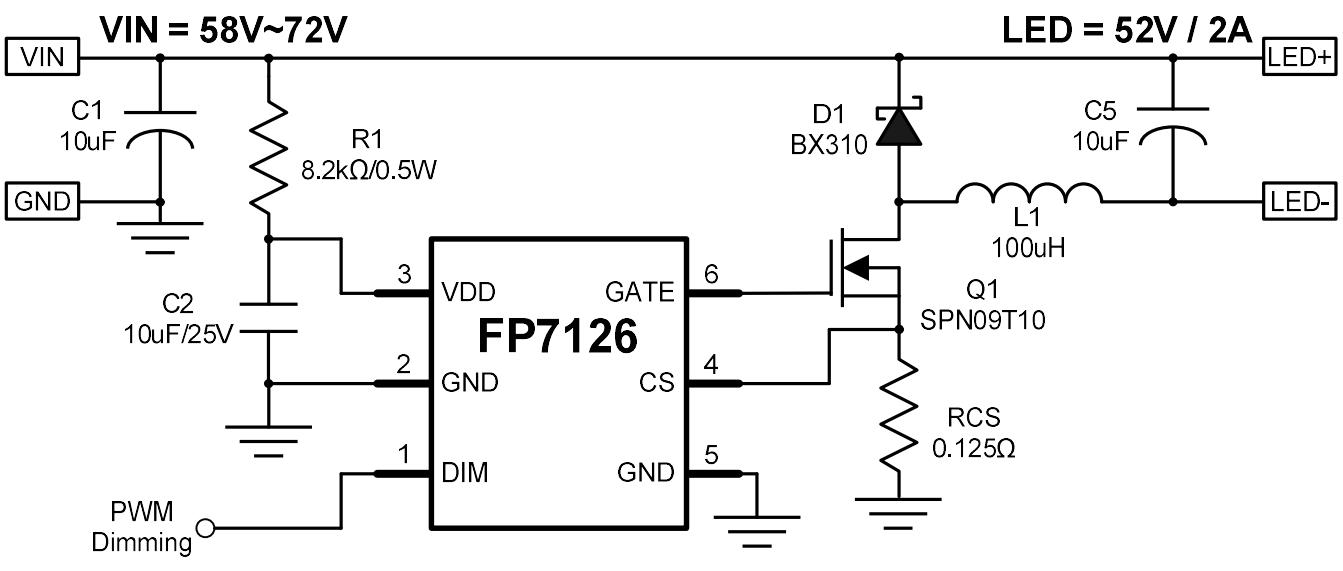

降壓型應用電路

應用條件：

輸入電壓 = 58V~72V

輸出 LED 電壓 = 52V

輸出 LED 電流 = 2A

調光范圍：0.1%~100%

C1：輸入電容，電容值依輸出瓦數決定，穩定輸入電壓紋波。

C2：VDD 穩壓電容，建議使用貼片電容(MLCC)。

C5：輸出電容：降低輸出電流紋波，改善 EMI 電磁輻射。

R1：降壓電阻，此電阻會消耗較大瓦數，建議采用多電阻并聯方式。

RCS：輸出電流設定電阻，建議盡量靠近 IC，降低輸出電流偵測誤差。

D1：輸出濾波二級管，建議使用蕭特基二級管，降低在二級管上的功率損耗。Q1：FP7126 輸出推 MOS 控制回路電流，此 MOS 需挑選合適的內阻(Rds(ON))與閘極電荷總量(Qg)。

L1：此電感提供電路回路儲能/放能與濾波功能，輸出瓦數越大線徑要越粗；電感量會直接影響工作頻率，需依照工作條件設計合適的電感值。

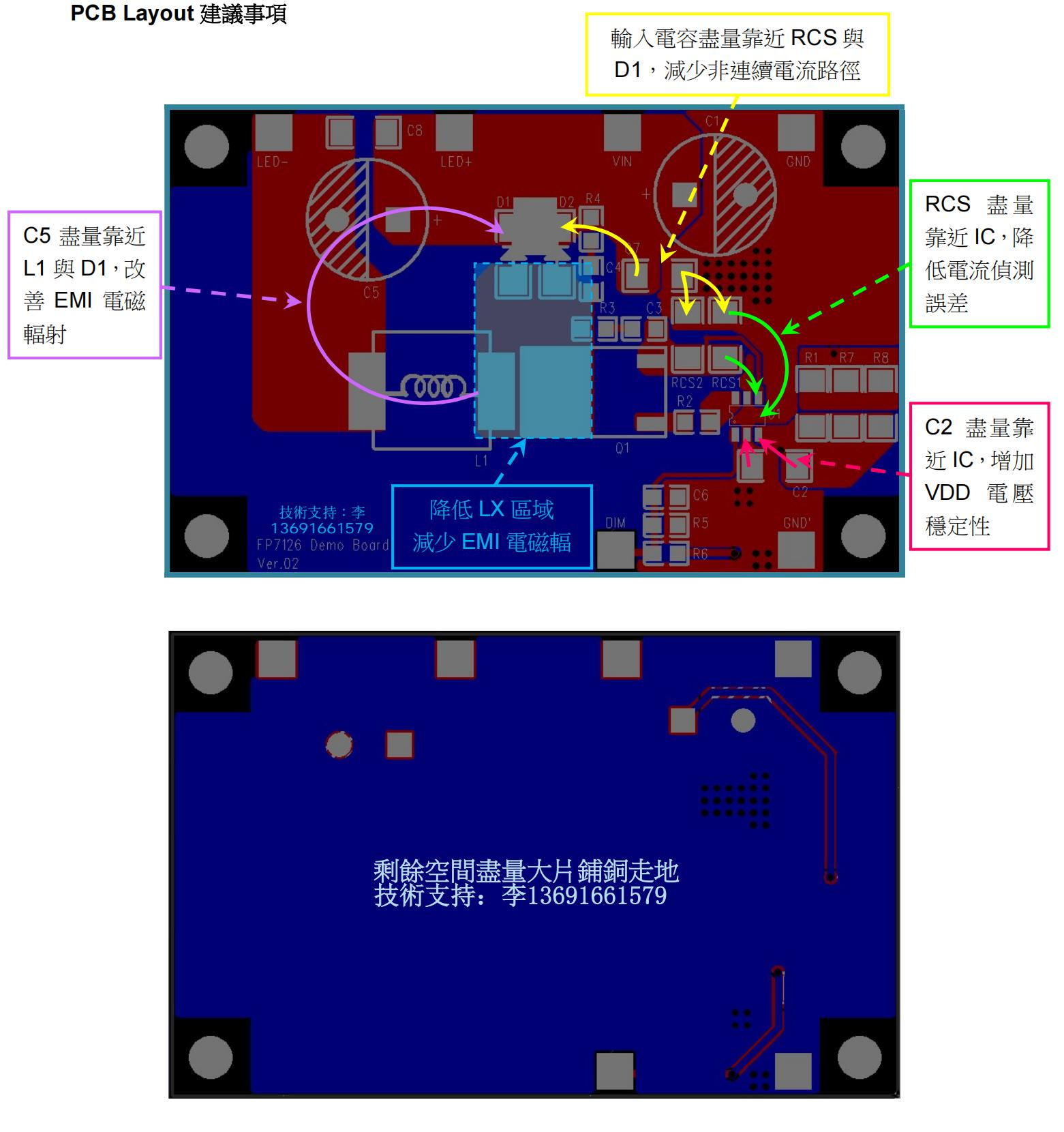

PCB Layout 建議事項

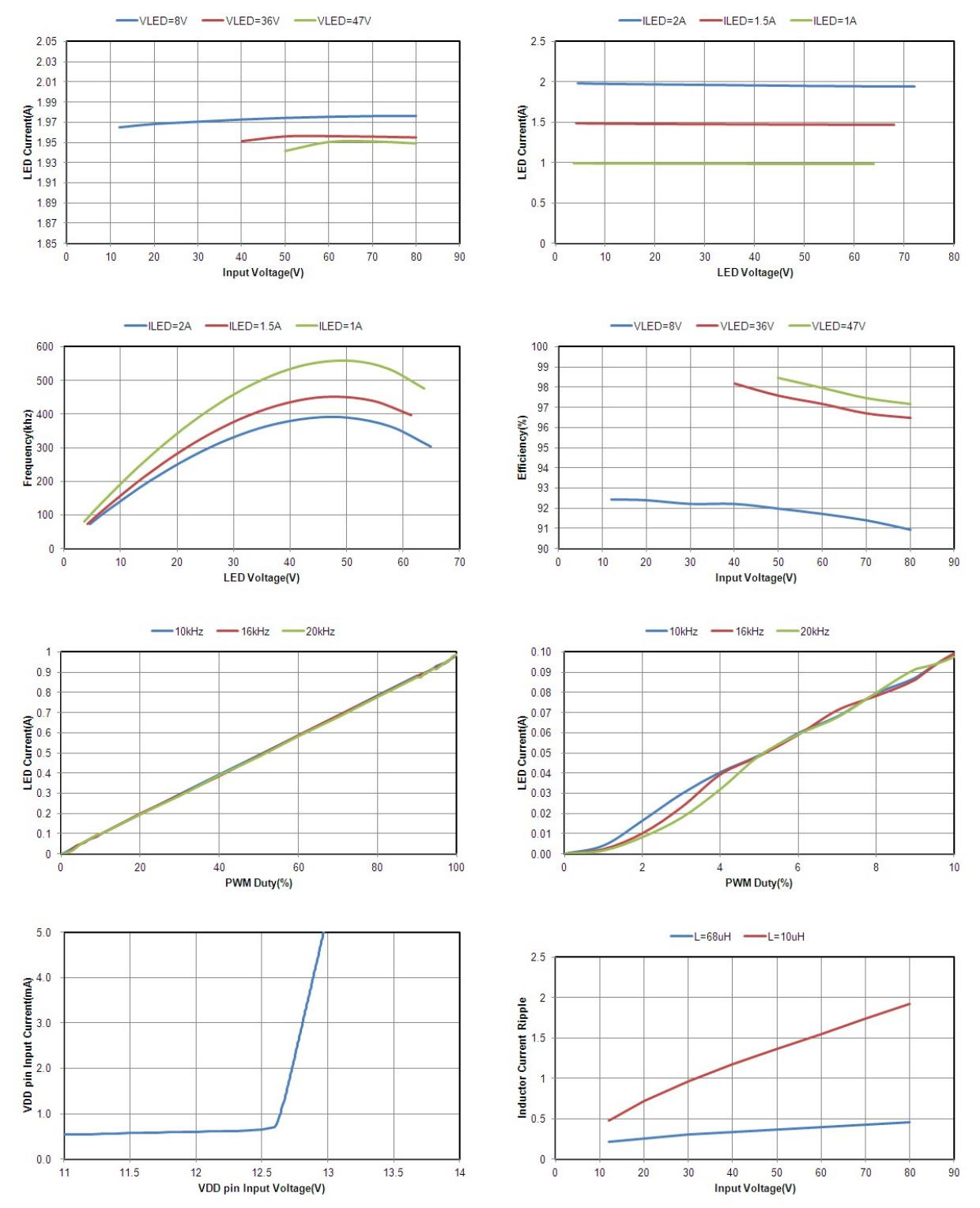

※ VIN=70V, LED=52V, Inductor=68uH, TA = 25°C, unless otherwise noted

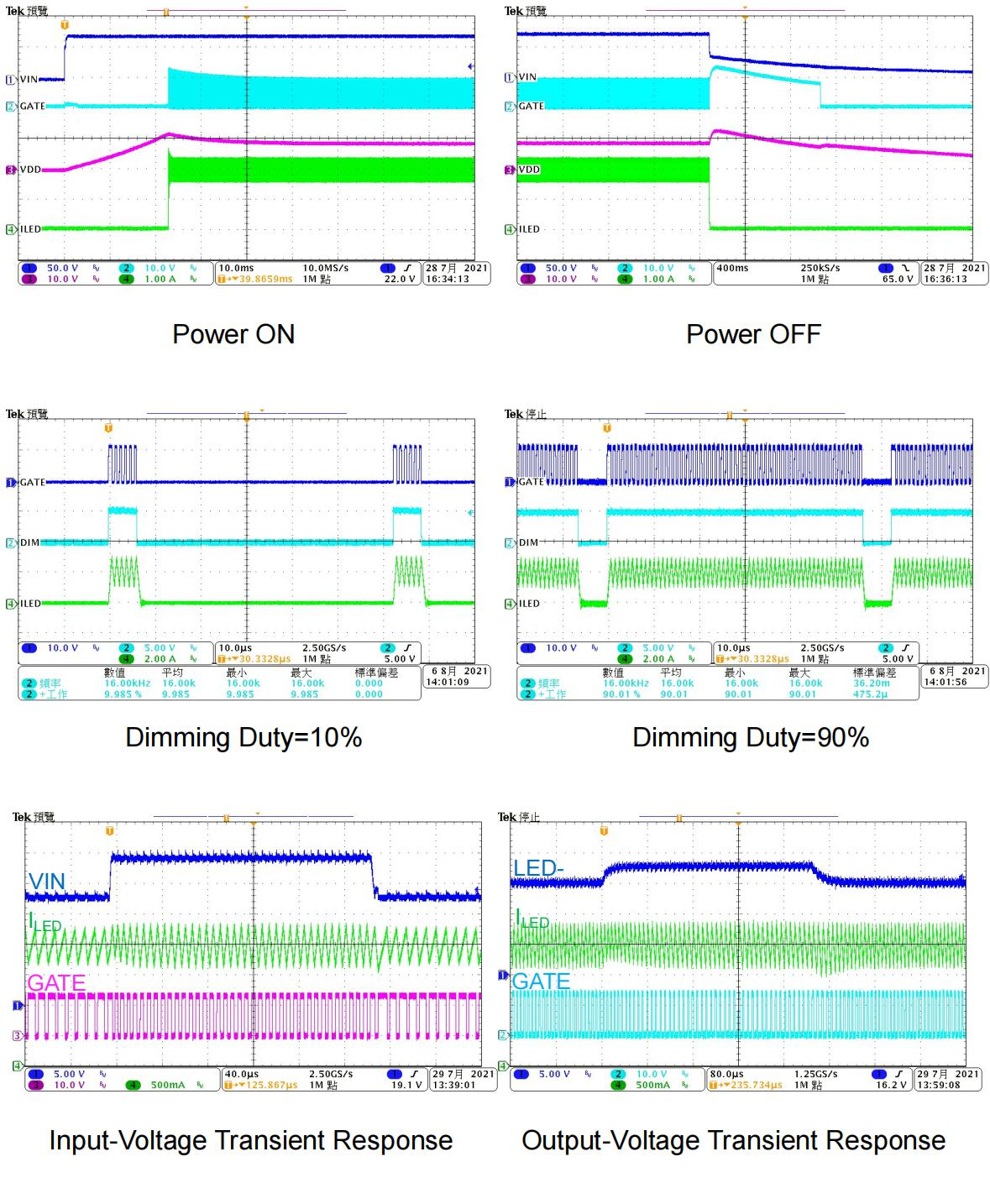

※ VIN=70V, LED=52V, Inductor=68uH, TA = 25°C, unless otherwise noted

外部元件設計說明：

電感：

電感(L)的挑選會直接跟工作頻率有關，所以先決定好工作頻率后即可作下列推算。

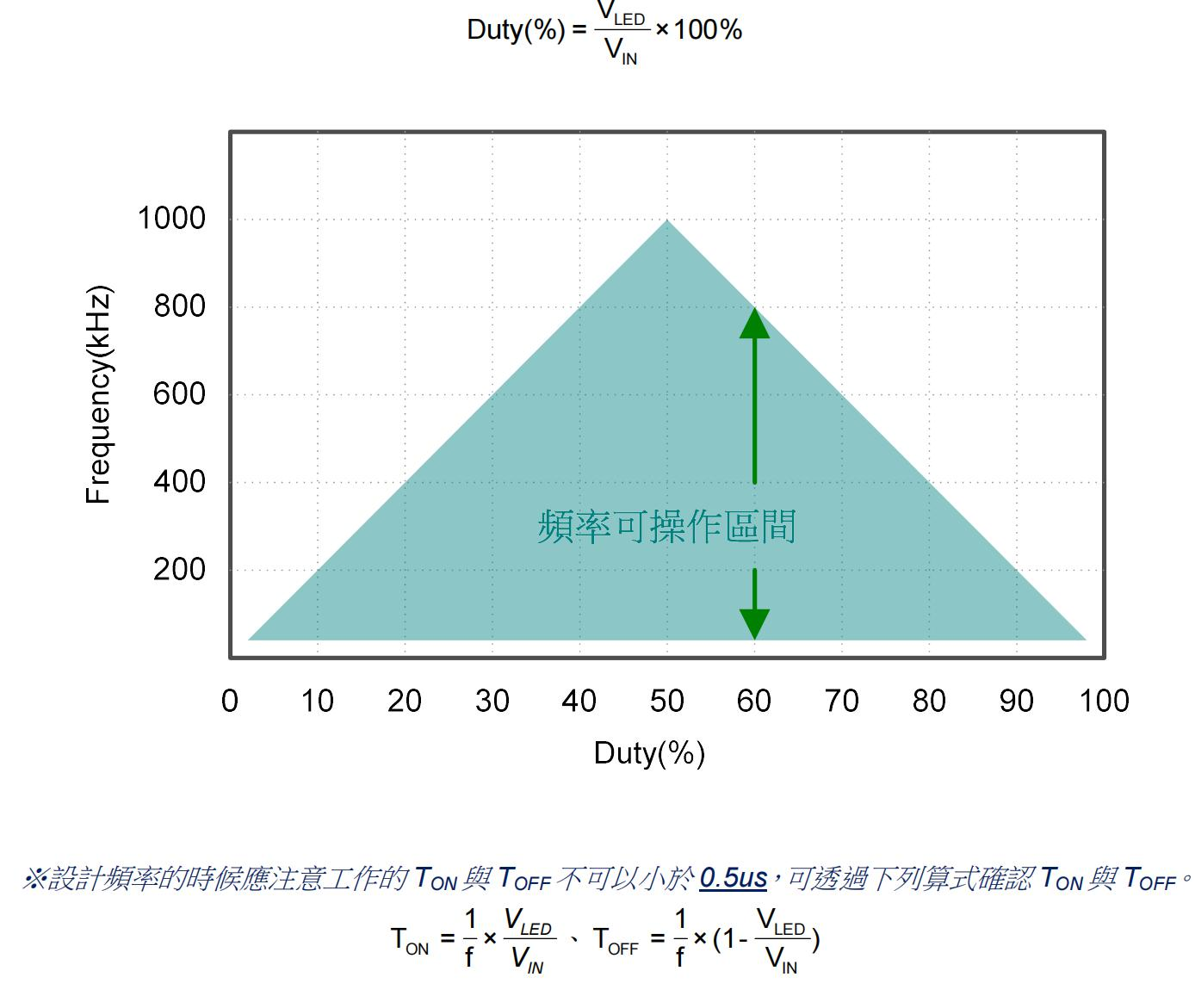

對應不同的占空比(Duty)下，F(xiàn)P7126 的最高工作頻率(Frequency)也有上限值，如下圖區間內是可設定操作的范圍，占空比(Duty)可透過下式計算：

輸入電阻：

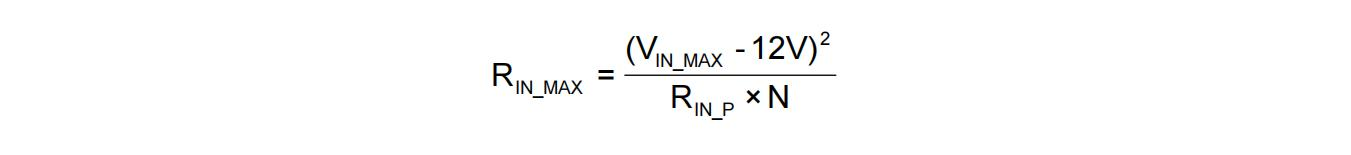

選用輸入電阻(RIN)的時候需要考量操作電壓的最大值(VIN_MAX)與最小值(VIN_MIN)，也需考慮電阻封裝的最大瓦數(PRIN)，一般會建議輸入電阻采用多組并聯方式，并聯數為 N，電阻最大值即可用以下算式計算。

最小值需考慮 FP7126 整體耗電量，其中包含了 FP7126 的靜態耗電(IQ)與推MOS 時候的耗電(ISW)，推 MOS 耗電量會跟挑選 MOS 的閘極電荷總量(Qg)有關，有上述參數候可以用下列算式計算出最小電阻值。

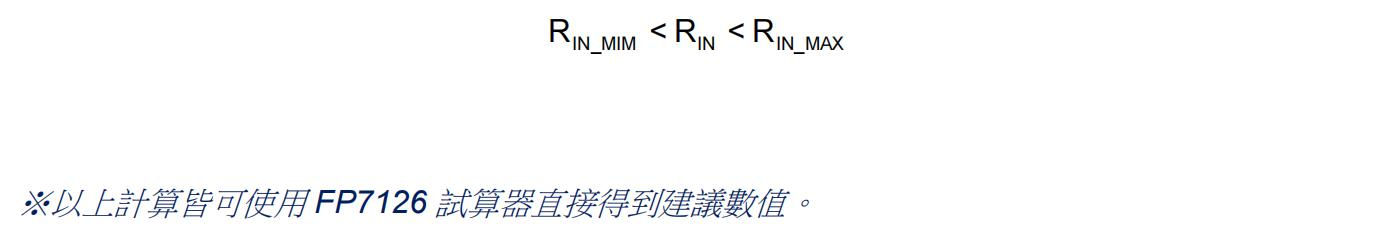

最后挑選的輸入電阻值(RIN)只要符合最大值到最小值區間內即可。

調光說明：

FP7126 的 DIM 腳可接受數位 PWM 調光，高電平至少要 2.5V 以上，低電平至少要 0.75V 以下，調光頻率可接受 0.1kHz~20kHz。

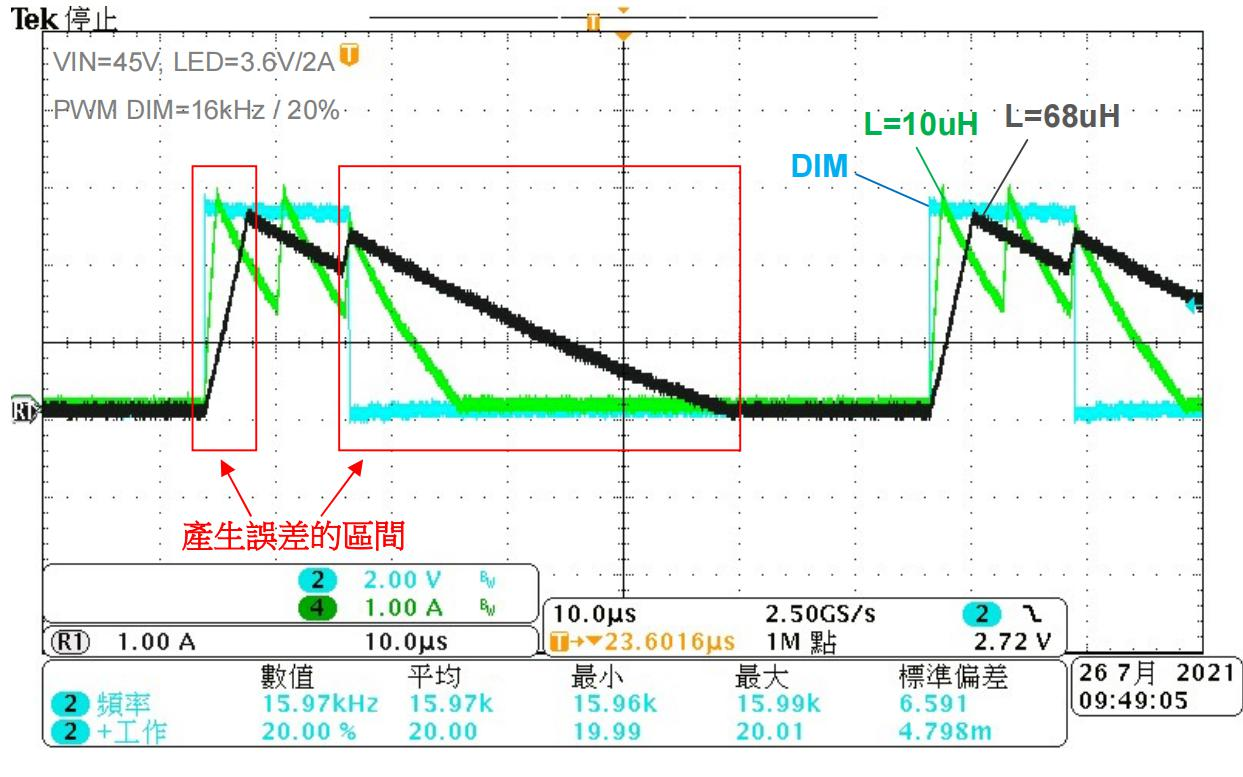

在高頻調光下容易產生較多的電流值偏差，是由于每次調光開啟與關閉的時候電感充電上升與放電下降導致，此偏差效應在電感越大偏差就越大。欲降低此電流偏差效應，建議降低電感量加速電感充放電時間，或是降低調光頻率，降低電感充放電時間占整體調光時間的比例。以下波形可看出明顯差異：

高精度調光：

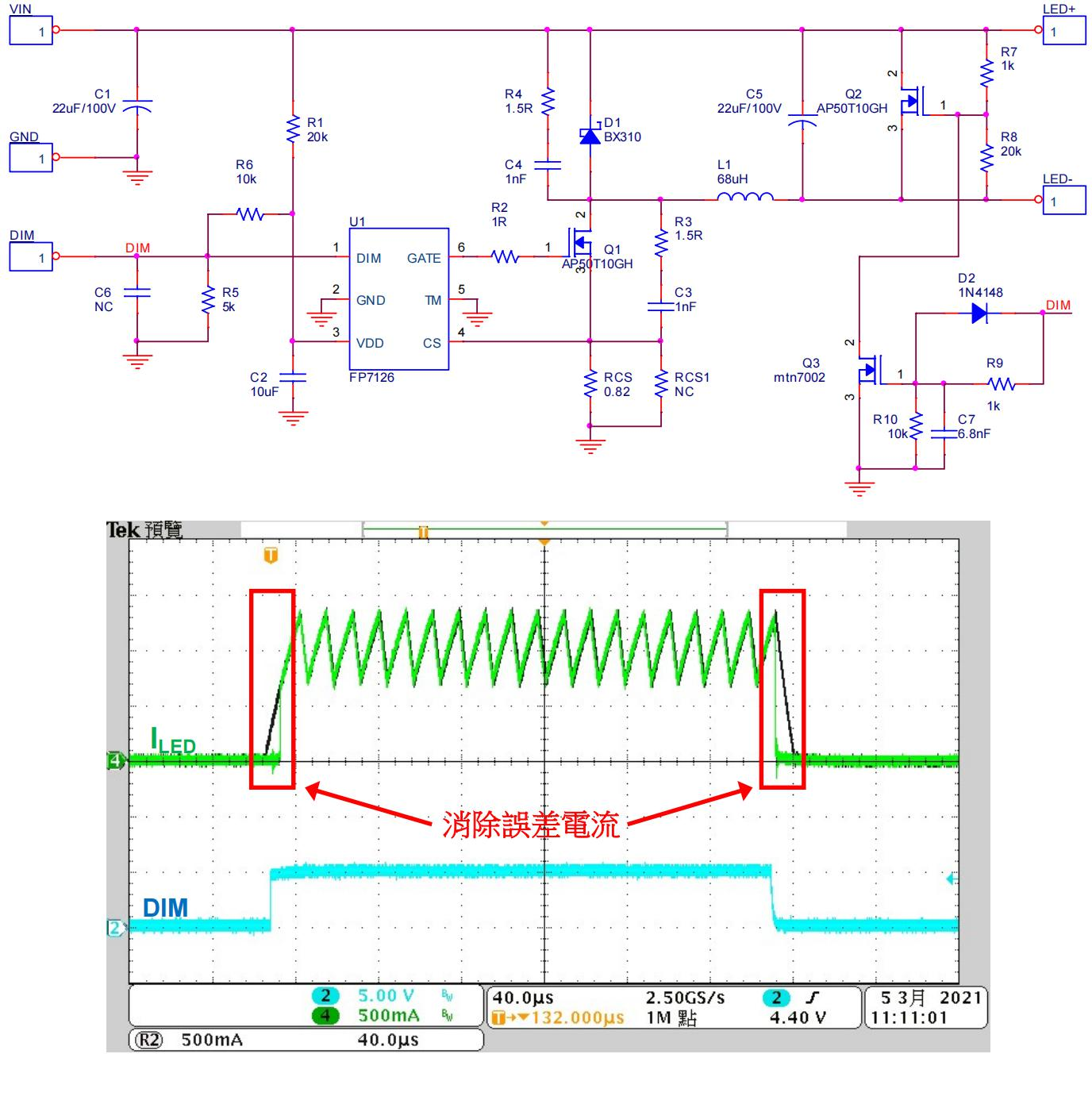

針對精度要求較高的調光設計，可以采用以下電路達到高精度調光效果，在 LED兩端并聯 Q2 MOS 作精準的電流調控，可以消除電感充放電時候產生的誤差電流。
