Catwig最近拆解了Google Glass，它發現一些有趣的地方。比如，如果將主體與普通眼鏡配合，發現一些傳感器功能體驗不太好，但是將Google眼鏡主體與我們常戴的眼鏡整合沒有什么大的障礙。眼鏡的電池模組容量達570毫安，顯示屏的表面不到一美分硬幣大，但分辨率達640X360，平均每英寸像素?cái)?shù)相當于iPhone 5 Retina顯示屏的八分之一。

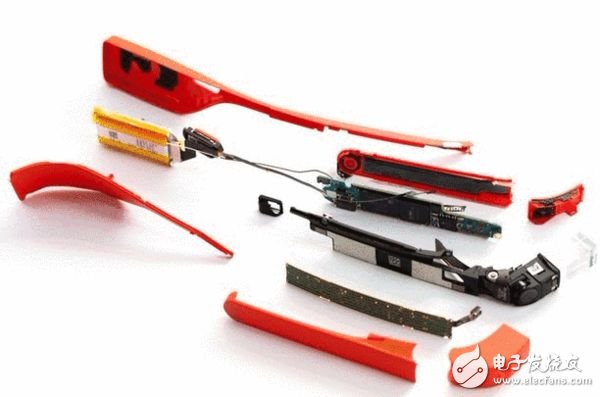

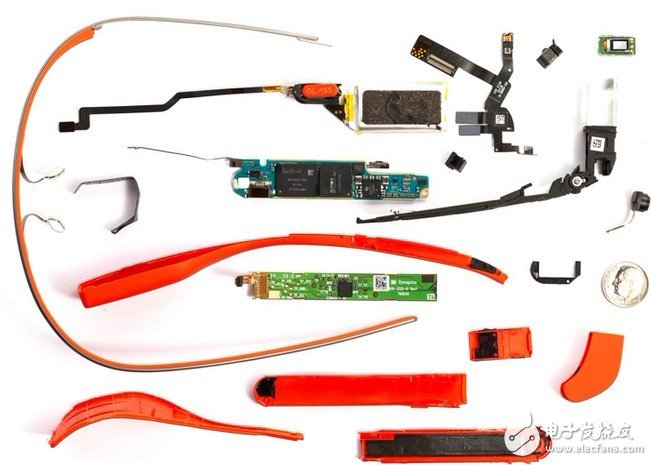

組件相當簡單

下面看看報告：

在拆解Google Glass之前，我們有一些疑問：眼鏡整體用環氧樹脂封裝，設備本身要求有很強的連接性，到底是怎么封裝的？電池在哪部分？黑客能黑進眼鏡嗎？傳感器在哪里？在未來的軟件升級中還會有別的硬件功能激活嗎？但第一個問題是：怎么打開它？

拆解大多是專業的，需要一定程度的精準和靈巧。換句話說，如果你非常小心，對拆解很熟悉，谷歌眼鏡在拆解時基本不會損害組件。經過驗證，我們?cè)诓鸾獠⒔M裝之后眼鏡仍能完美運行，只是美觀上稍有損傷。

第一步：拆掉外殼

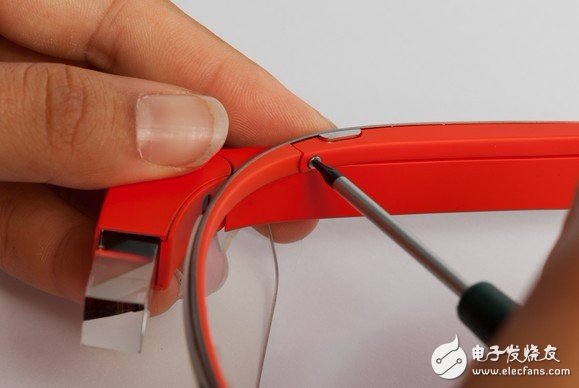

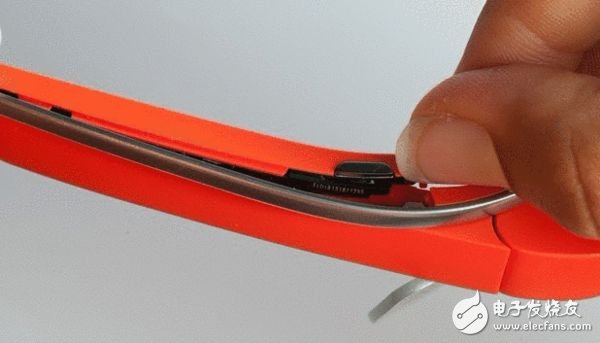

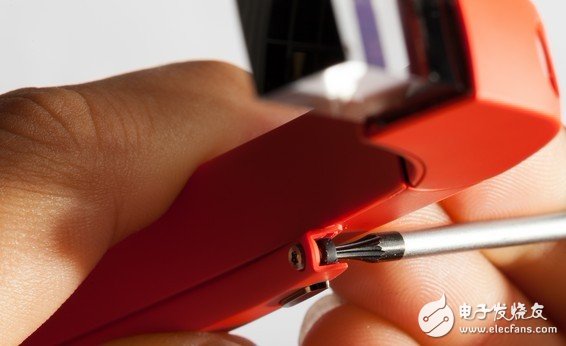

首先從Torx T5螺絲開始，拆掉之后可以將塑料框架從鈦框架分離散。拆了螺絲之后還可以查看眼鏡的序列號，它藏在鈦框架后，上面有黑色條塊，數字印在上面。

到目前為止，谷歌眼鏡不兼容常用眼鏡，但谷歌計劃讓它支持。我們將眼鏡的樹脂部分與普通眼鏡“簡單”連接，雖然功能有效，但是體驗相當糟糕，主要是因?yàn)轭^部近距離傳感器靠近鏡片時不穩定。

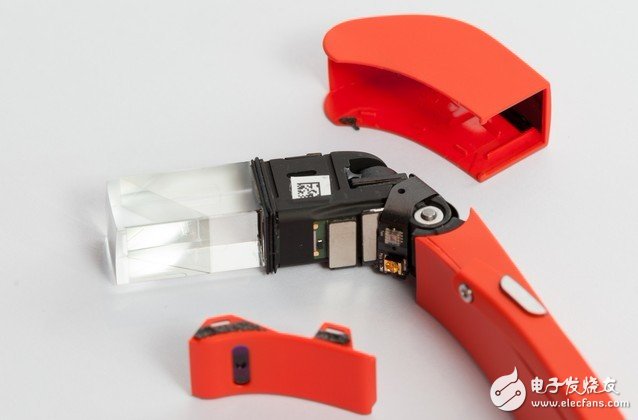

第二步：打開外殼

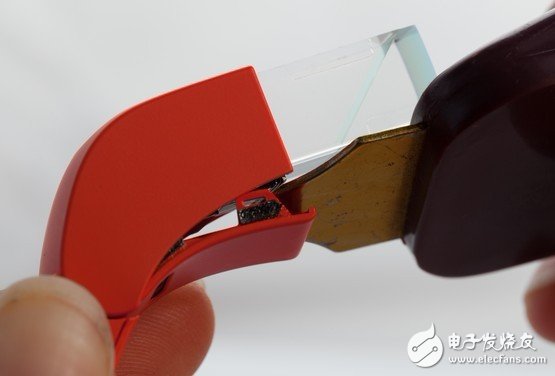

接下來打開顯示屏附近的塑料外殼，它靠近主棱鏡。

拆解之后可以看到近距離傳感器，看起來像是環境光傳感器。

到了這一步，再?zèng)]有可以拆解的塑料部件了。最終又找到一個內部螺絲，如果不破壞眼鏡根本拆不了。我們不得不用些“暴力”，削掉一部分螺絲，揭開外殼，然后才將螺絲拆除。

第三步：側邊觸摸

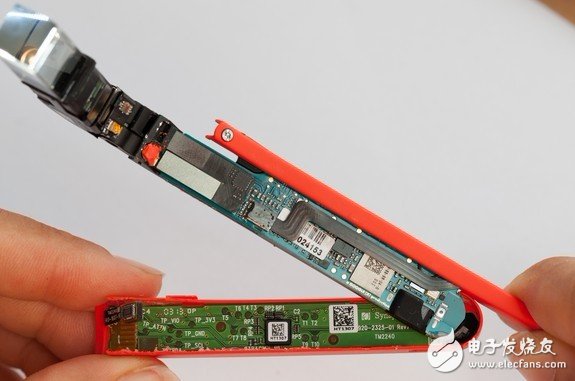

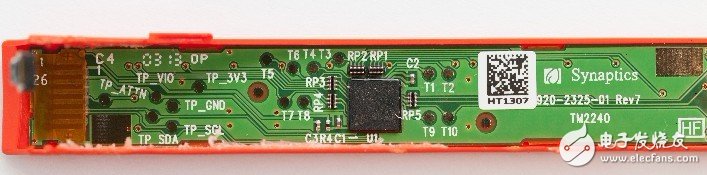

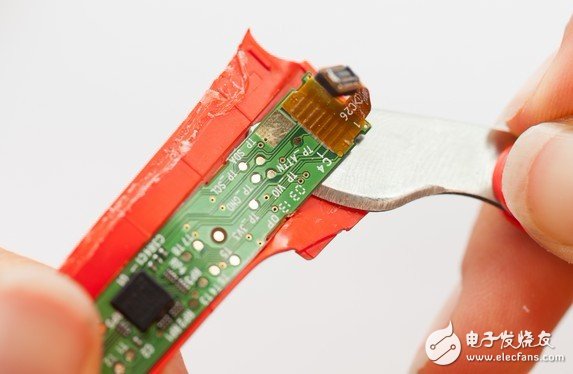

拆開外殼之后會看到一些部件，包括獨立的觸摸模組，它位于右側。觸摸模組完全定制，由Synaptics制造，通過一塊Synaptics T1320A觸摸控制器控制。

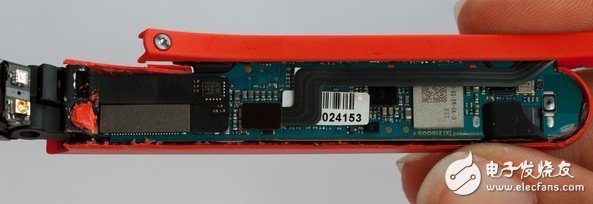

第四步：主CPU板

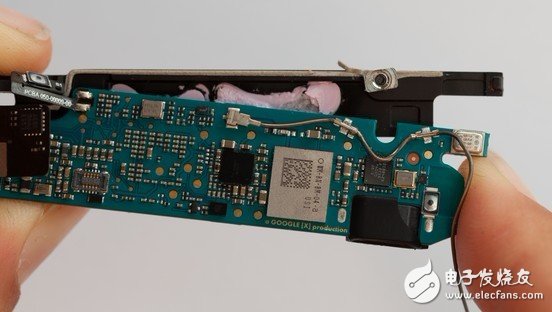

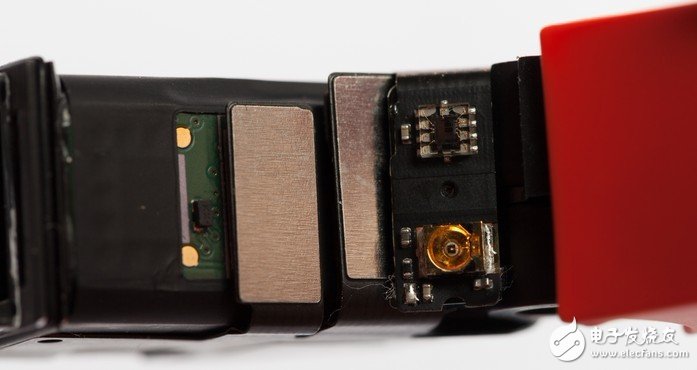

現在可以看到主電路板了，內側是RF模組、一些小連接器、一些支持性IC，還有一塊銅片寫著“a GOOGLE ［X］ production”。

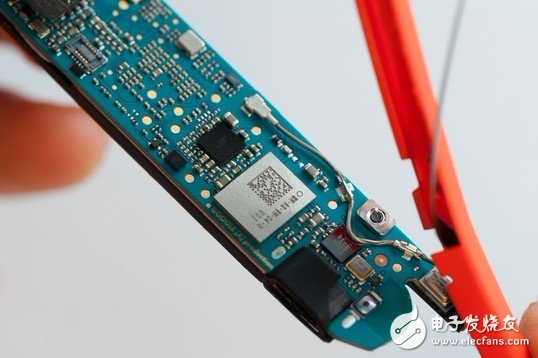

主CPU板連在導熱墊片上，上面有許多粘劑，清干粉色的粘著物之后就可以看到核心芯片了，包括：德儀OMAP4430芯片，16GB SanDisk存儲芯片，爾必達DRAM芯片。

第五步：耳后模組

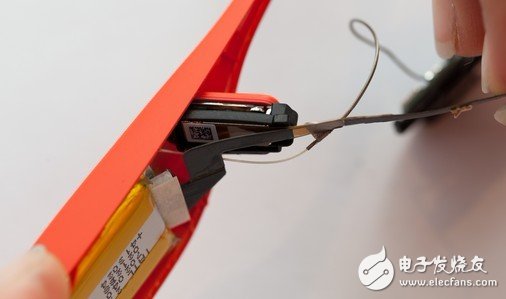

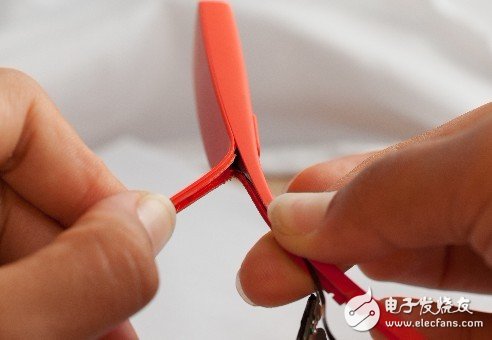

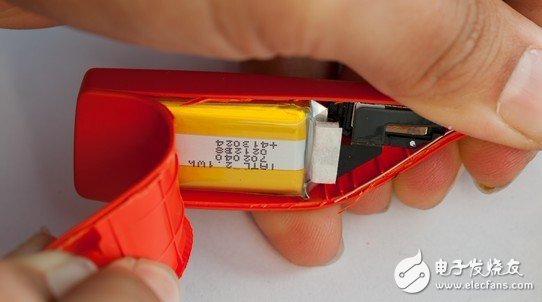

為了讓眼鏡在重量上更平衡，電池放在了穿戴者的耳朵后部，拆解時用了點暴力。

單芯鋰電池安置在電路板未端，容量2.1瓦特小時（Watt Hours），相當于570毫安。電池?zé)o法更換。

第五步：揚聲器

從電池稍微向前就是揚聲器了。

第六步：顯示屏組裝

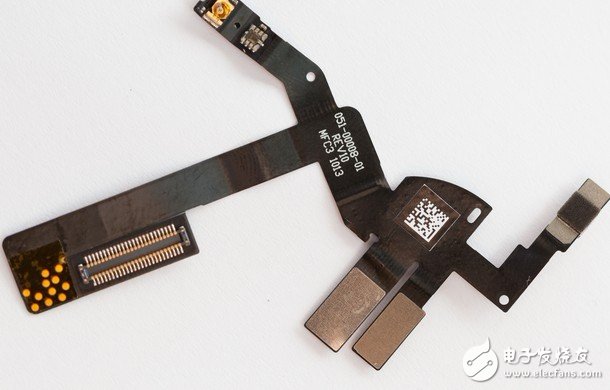

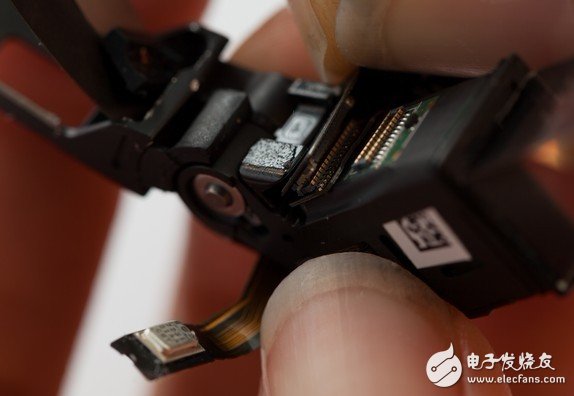

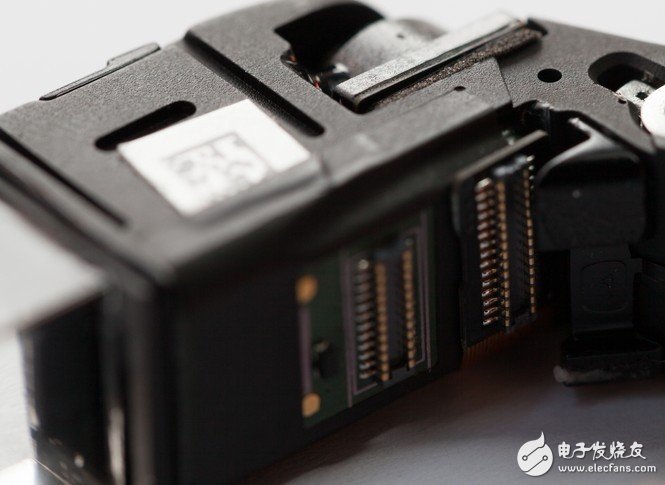

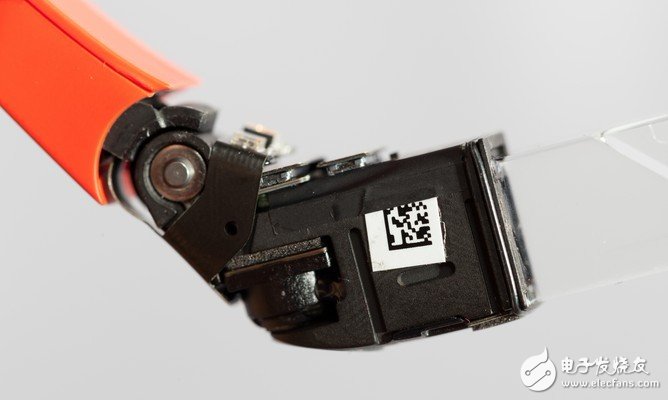

又是一塊電路板，這塊要復雜些，它將主板連接到顯示屏、攝像頭、其它一些傳感器，它要么環繞框架，要么穿透框架連接一些組件。

第七步：顯示屏

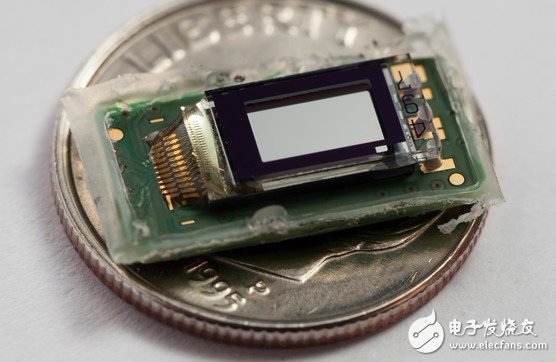

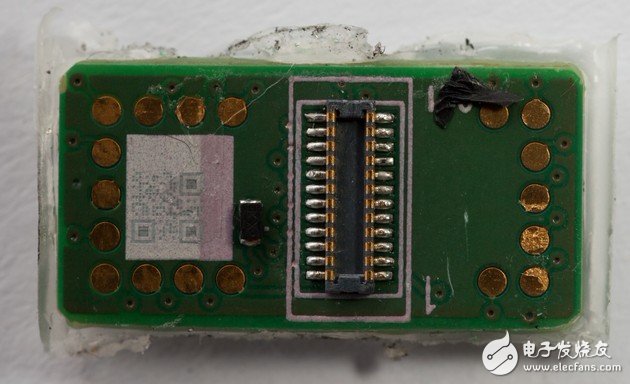

顯示屏很小，它連接到內部框架上，顯示屏邊框有膠。拆解之后將顯示屏連同小電路板放在一美分硬幣上，長度與直徑相當。顯示屏分辨率640X360，相當于iPhone 5顯示屏每英寸像素?cái)?shù)的八分之一。

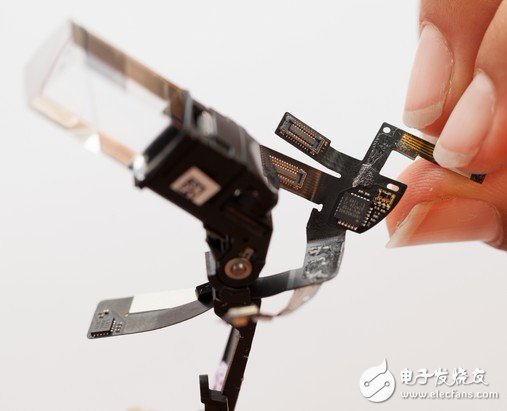

第八步：光學器件

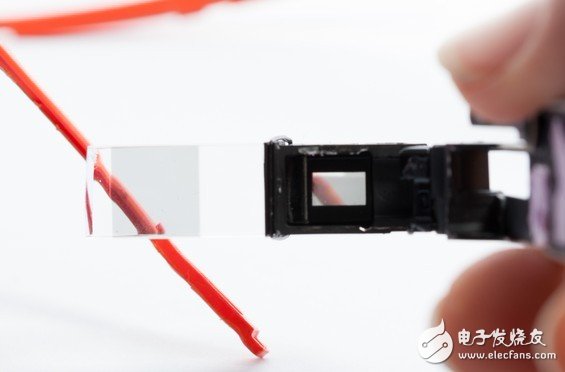

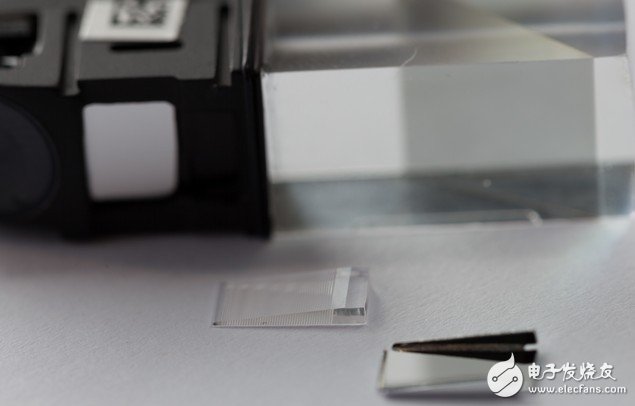

眼鏡使用的是折疊光方式組織光通道，它由少量小光學元素組成。最終的效果就是顯示屏的圖像看起來像是漂浮在面部前幾英尺的地方，位于視線的右上角。

第九步：攝像頭

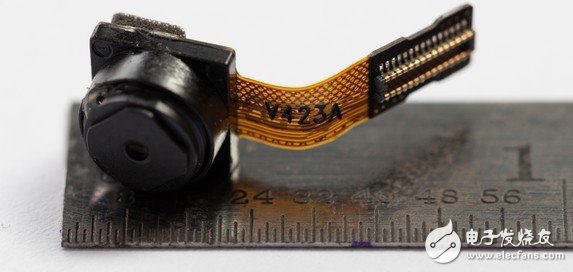

攝像頭看起來大小和規格跟智能手機相當，從設計來看，攝像頭和顯示屏應該是與CPU獨立通訊的，二者沒有直接聯系。

下面是一些拍攝的樣張。
