超霸氣2.1通道功放DIY閃亮登場

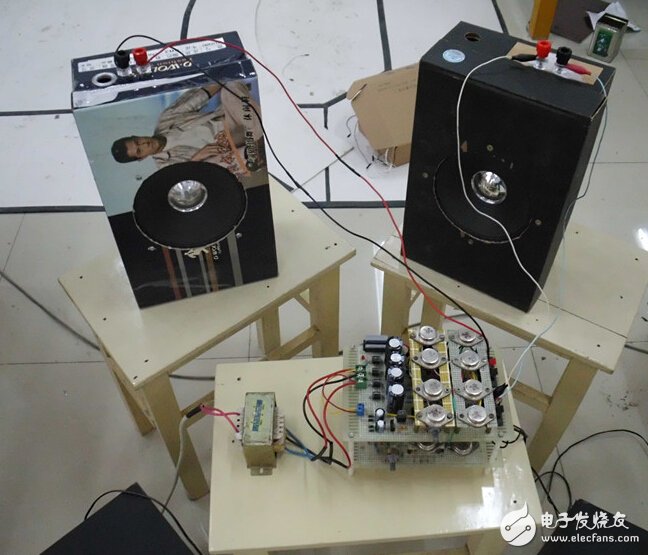

純手工打造，童鞋們可以看看效果圖：
這才是配的變壓器，輸入電阻11.5歐姆，輸出雙7.5V雙15V（大電流）雙20V（小電流）和一個小電流獨立5V輸出。預計輸出一百多瓦沒問題。

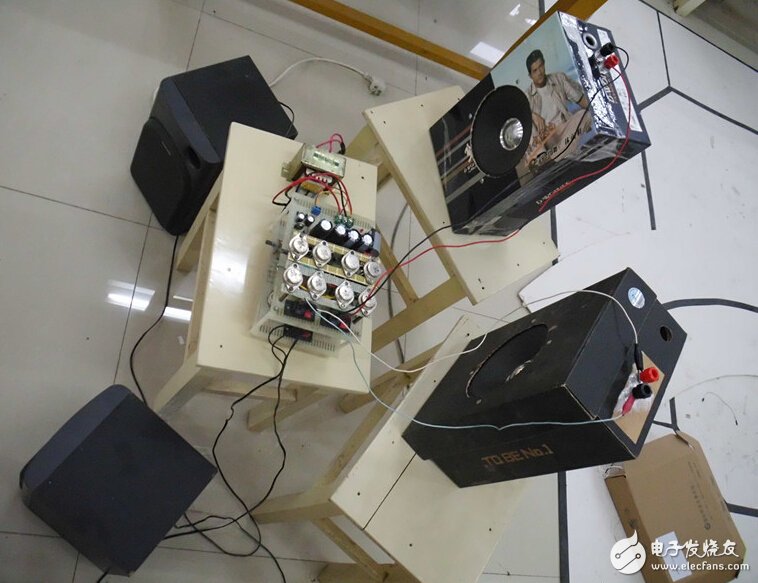

總體效果圖：

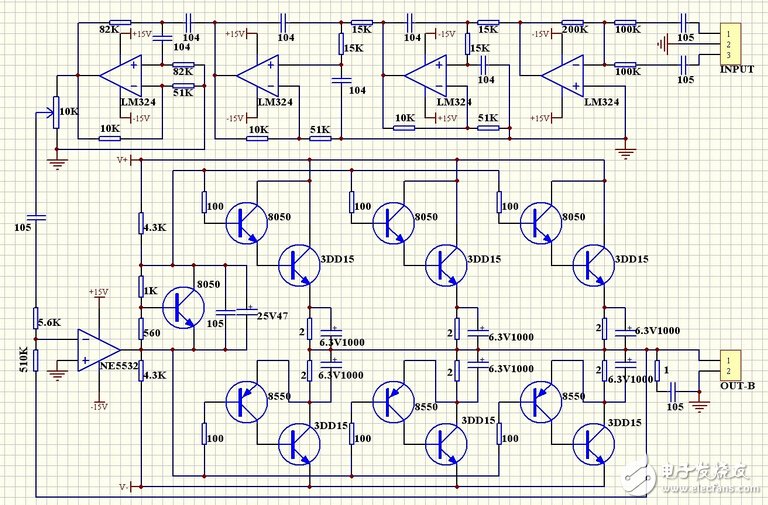

下面附上電路原理圖：

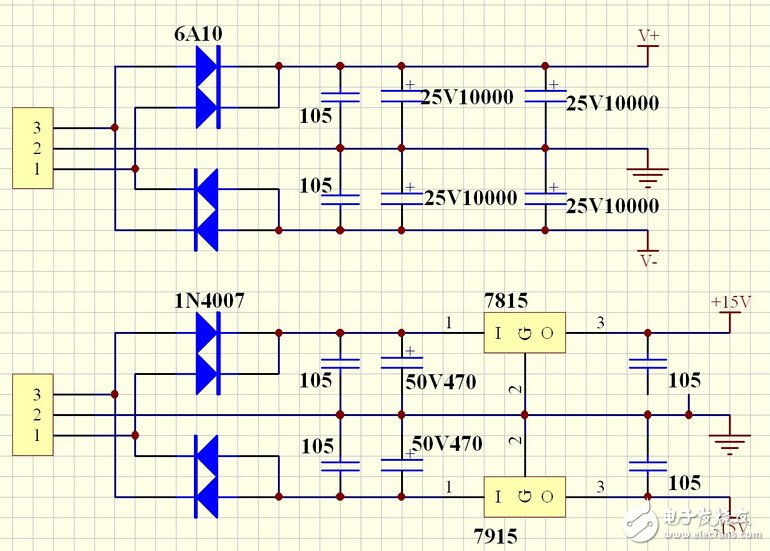

電源原理圖

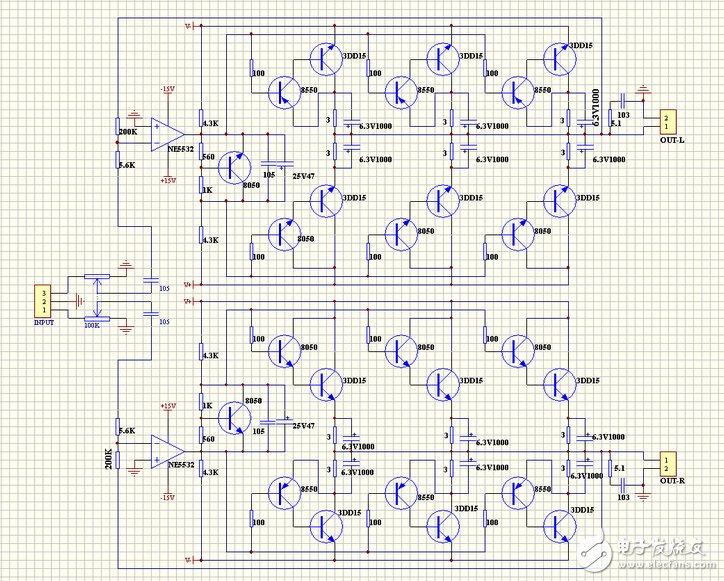

左右聲道
