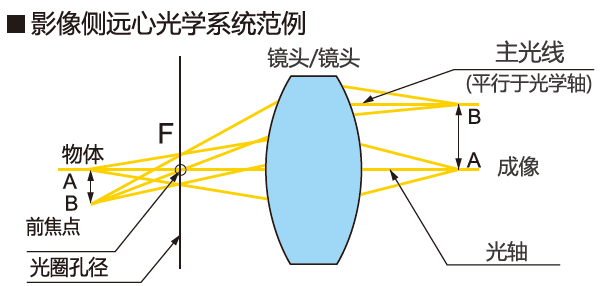

遠心光路是指主光線平行于鏡頭光軸的光學系統。而光從物體朝向鏡頭發出,與光軸保持平行，甚至在軸外同樣如此,則稱為物方遠心系統。光從鏡頭朝向影像,與光軸保持平行，甚至在軸外同樣如此,則稱為像方系統。以下所說的遠心光學系統,均為物方遠心系統。

遠心光路

浮動機構

該系統用于補償貼近物體拍攝時出現的鏡頭像差。如果移動(加長)鏡頭進行近距離拍攝或調節物體距離,則像差會根據放大倍率或拍攝距離變化,導致有時出現清晰度下降。浮動機構可將拍攝條件移動鏡頭導致的像差降至最低,從而可校正像差。

數值孔徑

當物體在入瞳上產生的半角為u,且折射率為n,n x sin u為物體側數值孔徑(NA)。如果圖像在出瞳上形成的半角是u’，折射率是n',則 n'x sin u'被稱作圖像側的數值孔徑NA'。

NA指物體側數值孔徑。在說明鏡頭分辨率與亮度時,是一個重要的值。

NA=nxsinuNA'=n'xsinu’

NA越高,鏡頭的分辨率與亮度越佳。

F數(F#Fno.)

此參數表征了鏡頭的通光能力。將鏡頭的焦距除以入瞳直徑D,即可得到此數值。它也可以通過NA和鏡頭光學倍率計算而出。

數值越小,鏡頭成像越明亮。F#=f/D

有效F#

此值為具體在有限距離內的鏡頭亮度,指實際操作時的亮度。光學放大倍率(β)越大,則鏡頭越暗。

有效Fno.=β/(2 xNA)=1/(2xNA')

有效Fno.=(1+β)xFno*

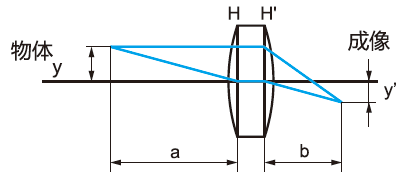

光學放大倍率

是成像尺寸與物體尺寸的比例。

β=y'/y

=b/a

=NA/NA'

=相機元件尺寸/視野真實尺寸

光學放大倍率

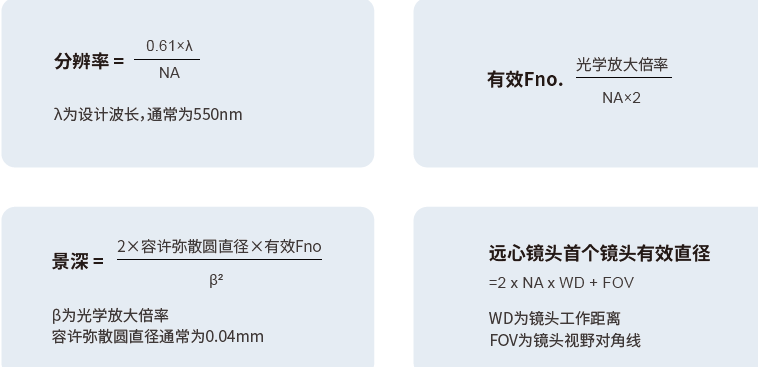

鏡頭公式

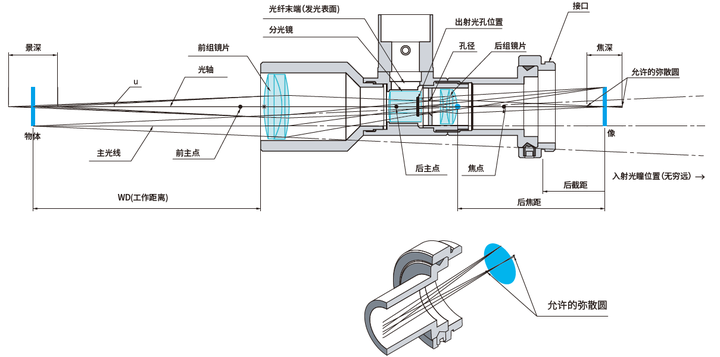

遠心鏡頭
