21.5英寸配4K屏幕的iMac3D圖形性能達到上一代的2倍。強大的圖形處理能力可以讓一部iMac同時帶動5塊4K分辨率屏幕進行圖形編輯。

500尼特，10億色彩，兩個Thunderbolt 3接口，這就是新款iMac對么？我們已經了解了21.5寸4K iMac的配置信息，那么設備的內部又有什么秘密呢？國外知名拆解網站iFixit對4K iMac進行了拆解。

外觀上，2017款4K iMac并沒有太大的變化，配置信息為：

3.0GHz四核英特爾酷睿i5（可以睿頻至3.5GHz）

8GB 2400MHz DDR4內存

Radeon Pro 555 GPU，2GB顯存

1TB（5400轉）硬盤

802.11ac WiFi和 藍牙4.2

屏幕亮度提升43%（500尼特），分辨率4096 x 2304，P3廣色域

iMac機身后的接口包括：耳機孔、SD讀卡器、4個USB接口和以太網接口

當然，還有兩個Thunderbolt 3接口，比Thunderbolt 2接口帶寬提升一倍，可以連接4臺4K顯示器，不過蘋果提到只能支持兩臺。2017款iMac與2015款iMac采用相同的模具A1418，但EMC為3096

從屏幕開始，小心翼翼的將iMac拆解開

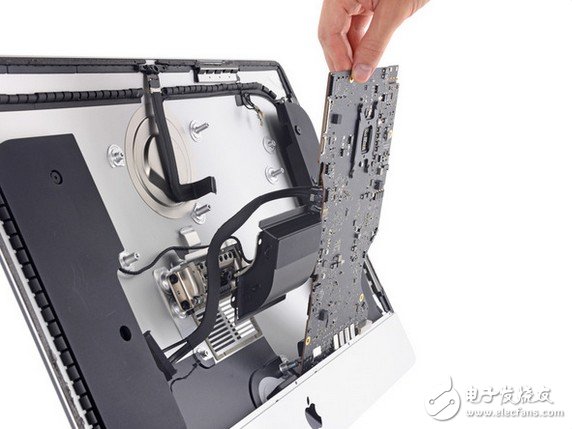

從整體上看，主板的尺寸增加了

右揚聲器拆解變困難了，被主板擋住

剩下的部分沒有什么異常，電源、硬盤和風扇。

雖然沒有27寸iMac更換內存方便，但21.5寸4K iMac依然支持自行升級內存。蘋果配備的是SK海力士的H5AN8G6NAFR 8Gb DDR4 SDRAM。

散熱器下就是處理器，CPU ，采用的是標準的LGA 1151接口。這也是近年來，iMac首次支持更換CPU

處理器是英特爾SR32W酷睿i5-7400 Kaby Lake處理器，6M緩存，可以睿頻至3.5GHz

主板上的CMOS電池。由于采用全新的模塊化硬件，留給CMOS電池的空間很少。

主板上的芯片包括：

紅色：英特爾LGA 1151 CPU插槽

橙色：AMD Radeon Pro 555顯卡

黃色：SK海力士H5GC4H24AJR-ROC 4 Gb GDDR5 2400 MHz內存

綠色：博通BCM5776以太網控制器

紫色：德州儀器CD3215C00

藍色：英特爾SR2C9平臺控制中心

主板的背面包括：

紅色：Vimicro VC0359相機處理器

橙色：Cirrus Logic CS42L83音頻控制器

黃色：MXIC MX25L6473E 64 MB閃存

綠色：Intersil 95828 HRTZ X707DMB

紫色：恩智浦（NXP）6142E

藍色：Intersil 6277A HRZ W711BH3

粉色：仙童半導體FDH10CJ

4K iMac的面板來自LG，型號為LM215UH1-SDB1

屏幕上的芯片包括：

紅色：德州儀器SN74LVC8T245 8位雙電源總線收發器

橙色：德州儀器BUF16821可編程伽瑪電壓發生器和Vcom校準器

黃色：譜瑞科技 （Parade） LCD時序控制器

綠色：德州儀器TPS54218 4.5 V轉17 V輸入，3A同步降壓SWIFT轉換器

紫色：德州儀器TPS54320 4.5 V轉17 V輸入，3A同步降壓SWIFT轉換器

藍色：德州儀器TPS65168高分辨率，全可編程LCD Bias

前幾年的iMac采用雙麥克風設計，兩個麥克風位于前置攝像頭附近。兩個麥克風允許iMac更好的過濾環境噪音，并產生清晰的信號。

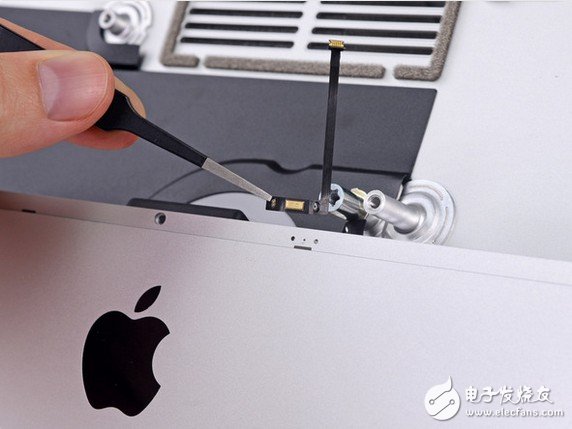

今年，蘋果只配備了單個麥克風，并轉移至了顯示屏下方。

拆解完畢。可維修性得分為3分，滿分為10分。CPU和內存都可以升級，但大部分配件都隱藏在主板背面，需要很大工作量才能完成拆解。
