【智能溫度變送器】

今天為大家推薦的【智能溫度變送器參考設計】，具有高精度、信號隔離、LCD顯示、支持HART協議、環路供電、接口保護等特點，此平臺主要基于ADI的帶自校驗功能的多通道ADC和EPSON公司的超低功耗16位MCU實現。

本設計主IC采用了24位ADC AD7124-4，該IC內部集成了24位∑-△ADC，緩沖器和PGA（可編程增益放大器）。該變送器能將溫度（標準熱電阻或熱電偶）信號轉換為4-20mA信號，由供電環路輸出。

本參考設計，ADI為您提供：

• 硬件設計文檔（原理圖、PCB及BOM）

• 用戶操作手冊

下圖為參考設計【智能溫度變送器】的電路板實物圖。

1）電源輸入 12V~39V DC (若更換高電壓 TVS,Vmax 應可最高達 60V)電流輸出(環路) 4-20mA；

2）信號輸入: 單路熱電偶(K,T)或熱電阻(PT100, PT1000), 后續可加入其他型號；

3）與 PC 機或工控機通訊，Uart (J4; Txd, Rxd,Gnd) (后續將改為 HART)。

*本評估套件提供如下接口：

• 電源/4-20mA電流/Hart信號，三者共用端口

• 傳感器RTD/TC接入端口

模式切換由三個按鍵+1 個段碼 lcd 實現, 默認為 Run 模式，上電顯示 Start 初始化，切換為純數字則進入 Run 正常工作模式。

1）按鍵 ENTER：Debug(Setup)/Run 模式切換

進入 Debug 模式可實現 2 個功能——

• 傳感器選擇

• 當前電流輸出，值由 Mcu 串口設置

2）按鍵 UP：傳感器型號滾動切換 0-9

SEr1: PT100

SEr2: PT1000

SEr8: TC-K

SEr9: TC-T

3）按鍵 DOWN:

選定 SErX 后按下，顯示 OASx, 則目標傳感器設置成功，同是 RTD 或 TC 切換只需按下Reset 鍵即可，若非則需重新上電。

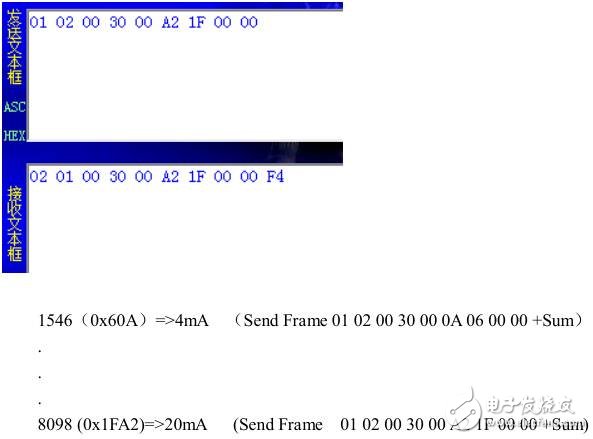

按下 ENTER、鍵后進入 Debug 模式，此時可自由設置電流大小, 目前的通訊由 MCU 的 Uart 直接輸出（J4），與 PC 相連。 后續 Hart 加上后可由環路載波輸出。
