電路基礎知識分享之如何接好CAN的地?

AGk5_ZLG_zhiyua ? 來源:互聯網 ? 作者:佚名 ? 2017-10-30 18:33 ? 次閱讀

工業現場CAN環境復雜多變,工程師面對信號的雜、亂、差卻是束手無策,追根溯源對于信號的各種地你接對了嗎?

CAN總線以其高可靠性、實時性、靈活性以及嚴謹?shù)臄?shù)據處理機制等特點,在工業現場和汽車行業得到廣泛應用,但隨著環境干擾以及節點數目的增加等對CAN總線的穩定性提出更高的要求,而面對電源地、信號地、屏蔽地、外殼地不同的接地方式又該如何處理呢?

如圖1分別是電源地、信號地、屏蔽地以及大地四種不同地的常見符號。

圖1 四種接地符號

電源地(GND)

1、電源地概念

電源地也為供電地,是為保證供電電源形成完整的電流回路設置的供電地,即GND。

2、電源地處理

與單電源供電的負極相連。

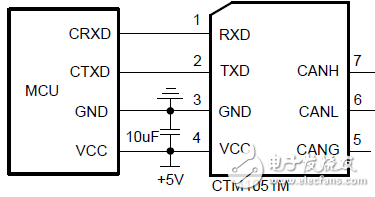

圖2 CAN收發器電源地(GND)接線

信號地(CAN-GND)

1、信號地概念

信號地也稱為隔離地,為使電子設備工作時有一個統一的參考電位,避免有害電磁場的干擾,使設備穩定可靠的工作,設備中的信號電路統一參考地,即CAN-GND。

2、信號地處理

許多實際應用中,設計者常直接將每個節點的參考地接于本地的大地,作為信號的返回地,看似正??煽康淖龇?,卻存在極大的隱患!

信號地(CAN-GND)正確的接法主要分為兩種:

單屏蔽層線纜:如果線纜是單屏蔽層,信號地理想接法是使用專門的信號線將所有節點信號地連接,起到參考地的作用。但如果缺少信號地線,亦可將所有節點信號地都連接到屏蔽層,但這樣屏蔽效果亦差強人意。

圖3 帶有屏蔽層雙絞線

圖4 含信號地線雙絞線連接方式

圖5 信號地與屏蔽層連接方式

雙屏蔽層線纜:當使用雙層屏蔽電纜時,需要將所有節點信號地連接到內屏蔽層,若使用非屏蔽線進行數據傳輸時,請保持信號地管腳懸空處理。

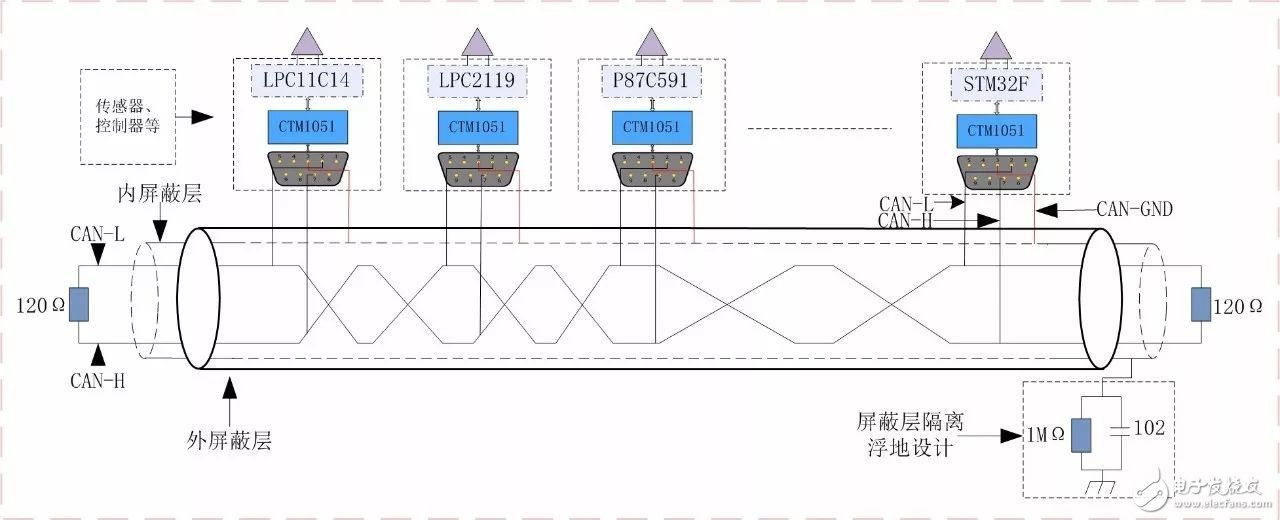

圖6 雙屏蔽層信號地處理方式

所有節點信號地接到屏蔽層或者雙屏蔽層的內層后,屏蔽層處理方式注意為單點接地,不可多點接地,否則會在信號地線上形成地環流。

另外,單點接地時為了加大供電地和信號地之間的隔離電阻,阻止共地阻抗電路耦合產生的電磁干擾,注意采用隔離浮地設計,通過阻容方式將屏蔽層與外殼隔離。

圖7 未進行單點接地處理的報文受到電磁干擾

屏蔽地(CAN-Shield)

1、屏蔽地概念

屏蔽地(CAN-Shield)也可理解為CAN屏蔽層,部分場合也標為FG。導體外部有導體包裹的導線叫屏蔽線,包裹的導體叫屏蔽層,一般為編織銅網或銅泊(鋁),屏蔽層需要接地處理,保證外來的干擾信號可被該層導入大地。

圖8 單屏蔽層和雙屏蔽層電纜剖析

2、屏蔽地處理

當使用雙層屏蔽電纜時,CAN-Shield連接到外屏蔽層和DB9連接器的屏蔽殼。并且,使用DB9針式連接器時外屏蔽層會被連接到pin 5以保證當使用沒有屏蔽連接的連接器時,可靠的接地。

多節點總線同樣要求屏蔽地采用單點接地,防止形成回路,并且為浮地設計。

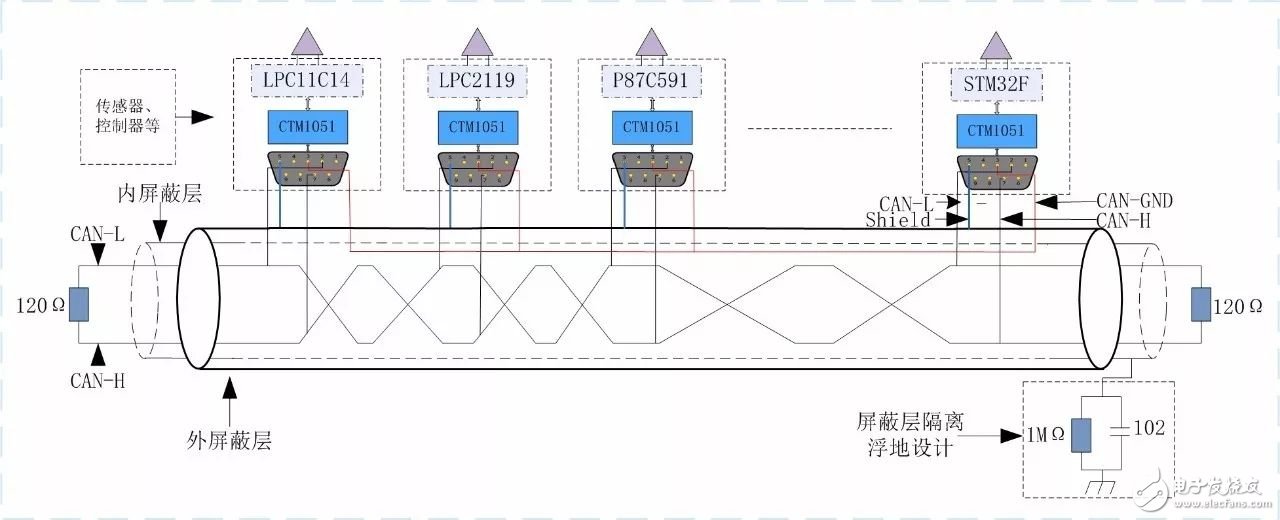

如下圖9所示處理方式,CTM1051模塊3腳為屏蔽地,5腳為信號地。

圖9 雙屏蔽層線中信號地、屏蔽地處理方式

外殼地

1、外殼地概念

靜電的電荷集聚在物體的表面,一旦遇到可以釋放的回路就可以形成電流。有時候產生的電壓非常高,特別是在干燥的環境里。電子產品的外殼地就是用來快速地將電荷釋放到大地。

2、外殼地處理

外殼接地既是對人體安全的保護,也是防干擾的一種手段,因?yàn)橐话闱闆r下機殼是金屬的,是非常好的屏蔽體,絕大部分輻射干擾都可以阻擋在機殼之外。通過地線引入的干擾(也叫共阻抗干擾),處理方法一般采用地線隔離技術,在外殼接地時接入阻抗,加入濾波等。

圖10 信號地、屏蔽地、外殼接地連接推薦電路

3、改進方案建議

如果您在使用CAN總線進行調試時,遇到過偶爾通信出錯,或者接收不到數據,再者一直正常使用的總線,突然出現大范圍的錯誤,或者節點損壞。

如果您還是在使用單純的CAN收發器,那么請換成隔離CAN收發器吧!ZLG致遠電子的CTM隔離模塊內部包含隔離DC-DC、信號隔離電路、CAN總線收發電路、基礎的總線防護等。

隔離收發器可將總線和控制電路進行電氣隔離,將高壓阻擋在控制系統之外,可以有效地保證操作人員的人身及系統安全。不僅如此,隔離可以抑制由接地電勢差、接地環路引起的各種共模干擾,保證總線在嚴重干擾和其它系統級噪聲存在的情況下不間斷、無差錯運行。

圖11 CAN隔離收發器推薦設計電路
