數字量信號模塊

SM 1221 數字量輸入

① 對于漏型輸入將“-”連接到“M”（如圖示）；對于源型輸入將“+”連接到“M”

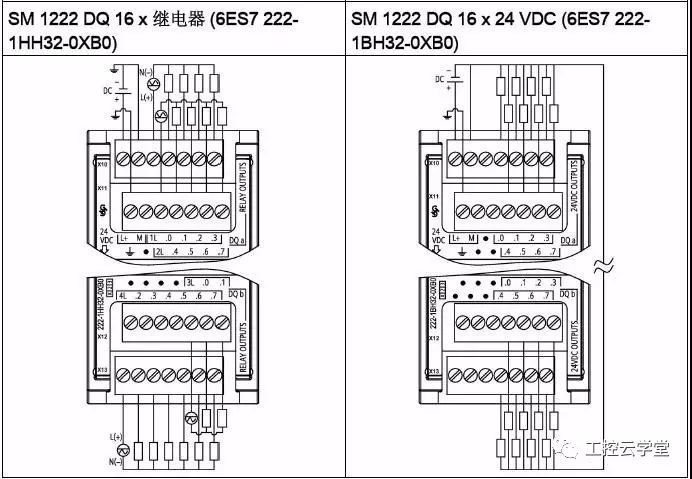

SM 1222 數字量輸出

SM1222 DQ 8 繼電器切換模塊使用公共端子控制兩個電路： 一個常閉觸點和一個常開觸點。

例如輸出"0"，當輸出點斷開時，公共端子 (0L) 與常閉觸點 (.0X) 相連并與常開觸點 (.0) 斷開。 當輸出點接通時，公共端子 (0L) 與常閉觸點 (.0X) 斷開并與常開觸點 (.0) 相連。

SM 1223 數字量輸入/輸出

① 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端

SM 1223 也有交流電壓輸入、繼電器輸出的模塊， 如下所示：

SM 1223 DI 8 x 120/230 VAC，DQ 8 x 繼電器 (6ES7 223-1QH32-0XB0)

數字量信號板

通過信號板 (SB, Signal Board) 可以給 CPU 增加 I/O。提供所有 SIMATIC S7-1200 控制器的低成本有效擴展，同時保持原有空間, SB 連接在 CPU 的前端。

SB 1221 200KHZ數字量輸入接線

① 僅支持源型輸入

SB 1222 200KHZ數字量輸出接線

① 對于源型輸出將負載連接到“-”端（如圖示）；對于漏型輸出將負載連接到“+”端

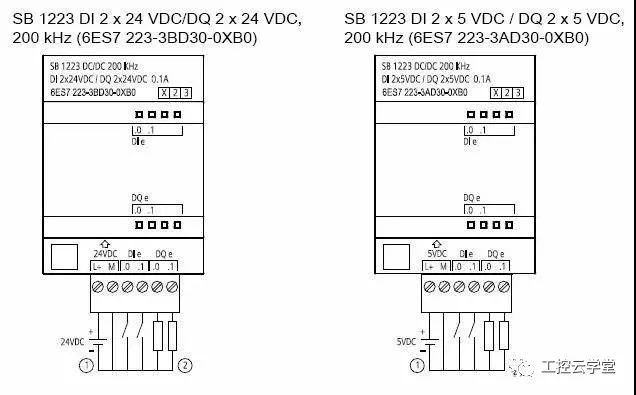

SB 1223 200KHZ數字量輸入/輸出接線

① 僅支持源型輸入

② 對于源型輸出將負載連接到“-”端（如圖示）；對于漏型輸出將負載連接到“+”端

SB 1223 數字量輸入/輸出接線

① 僅支持漏型輸入

源型/漏型輸入接線說明

支持源型輸入的信號板：

6ES7 221-3BD30-0XB0

6ES7 221-3AD30-0XB0

6ES7 223-3BD30-0XB0

6ES7 223-3AD30-0XB0

支持漏型輸入的信號板：

6ES7 223-0BD30-0XB0

支持源型輸入的信號模板：

6ES7 221-1BF32-0XB0

6ES7 221-1BH32-0XB0

6ES7 223-1PH32-0XB0

6ES7 223-1PL32-0XB0

6ES7 223-1BH32-0XB0

6ES7 223-1BL32-0XB0

支持漏型輸入的信號模板：

6ES7 221-1BF32-0XB0

6ES7 221-1BH32-0XB0

6ES7 223-1PH32-0XB0

6ES7 223-1PL32-0XB0

6ES7 223-1BH32-0XB0

6ES7 223-1BL32-0XB0

數字量的輸入信號類型總結：CPU 集成的輸入點和信號模板的所有輸入點都既支持漏型輸入又支持源型輸入，而信號板的輸入點只支持源型輸入或者漏型輸入的一種。

漏型輸入見模板接線圖，源型輸入接線參考下圖。

源型/漏型輸出接線說明

支持源型輸出的信號板：

6ES7 222-1AD30-0XB0

6ES7 222-1BD30-0XB0

6ES7 223-3AD30-0XB0

6ES7 223-3BD30-0XB0

6ES7 223-0BD30-0XB0

所有支持源型輸出的晶體管輸出信號模塊都只支持源型輸出，不支持漏型輸出。

支持漏型輸出的信號板：

6ES7 222-1AD30-0XB0

6ES7 222-1BD30-0XB0

6ES7 223-3AD30-0XB0

6ES7 223-3BD30-0XB0

數字量的輸出信號類型，只有 200 KHZ的信號板輸出既支持漏型輸出又支持源型輸出，其他信號板、信號模塊和 CPU 集成的晶體管輸出都只支持源型輸出。

常見問題

為何SM1223已連接，信號輸出通道指示燈也亮，但無電壓輸出？

答：S7-1200擴展模塊輸出通道指示燈電源由總線提供，但信號輸出需要模塊供電。
