首先，這里跑linux主要是PS部分的，這里暫時不用PL部分。

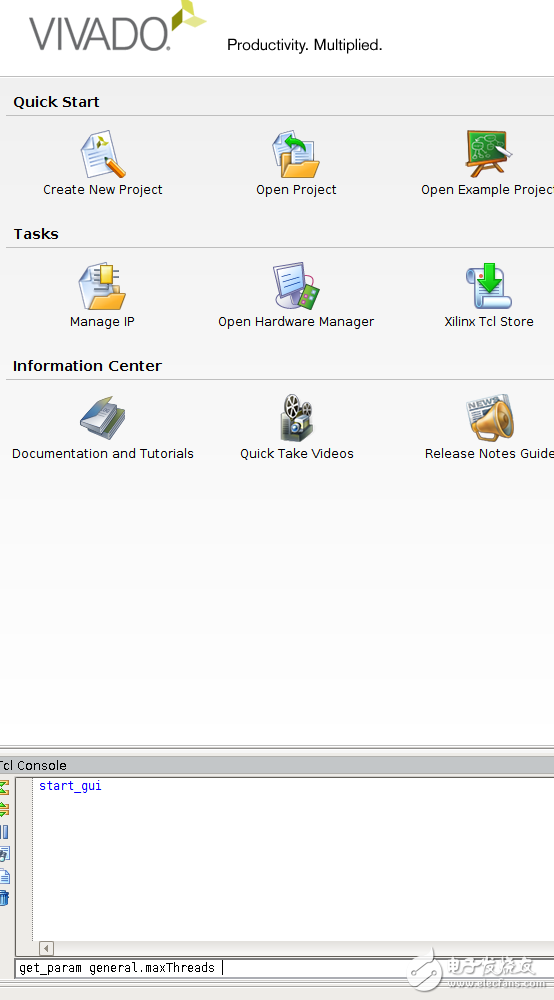

打開vivado新建一個project.

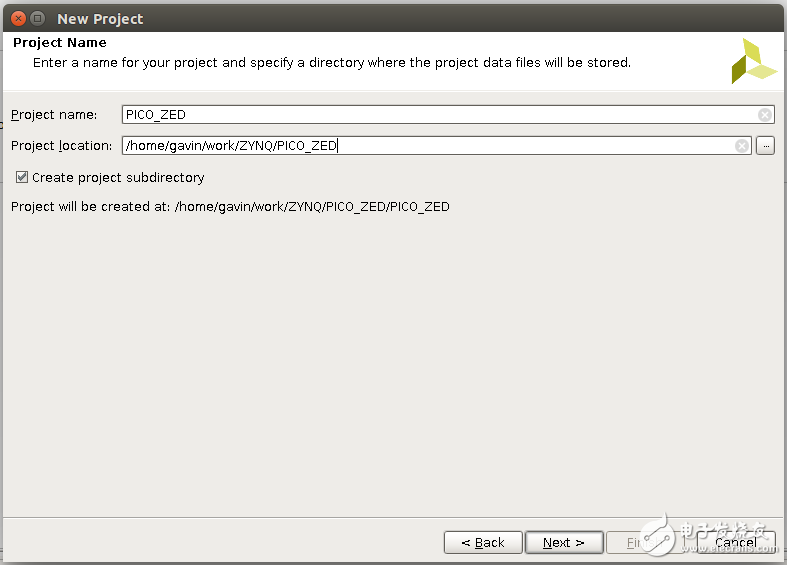

項目名和保存路徑

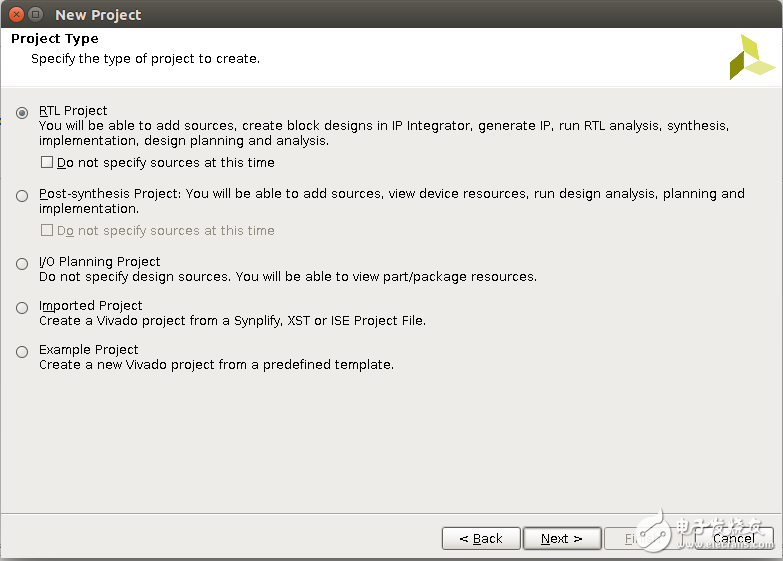

RTL project

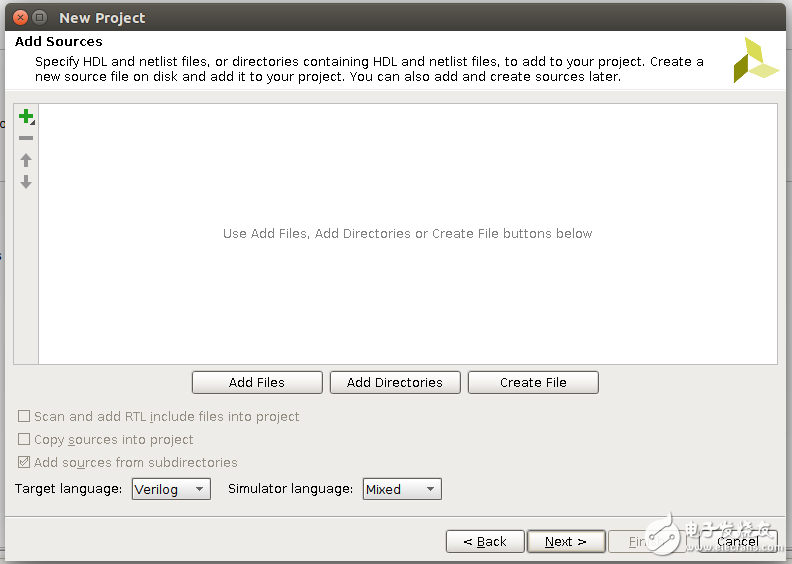

next

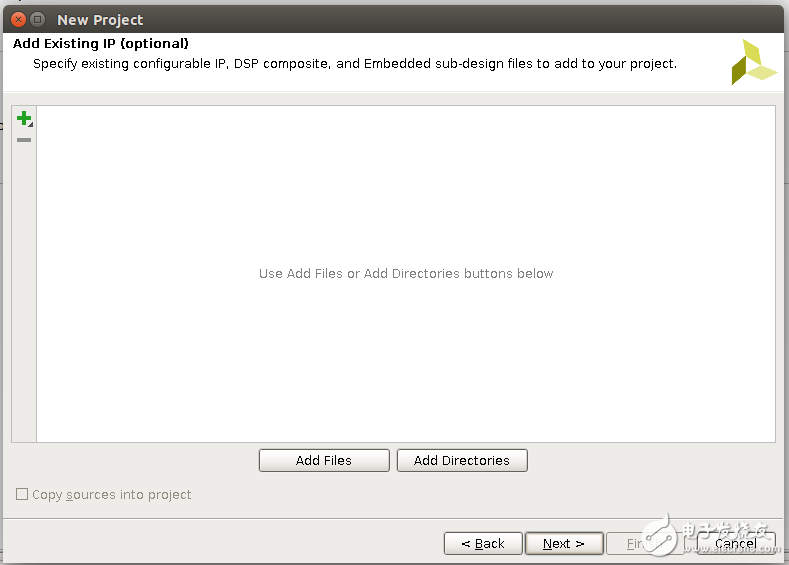

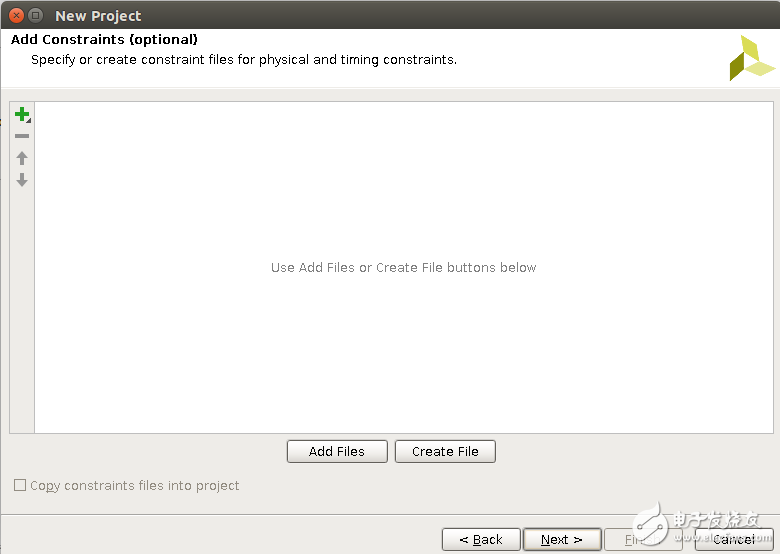

next

next

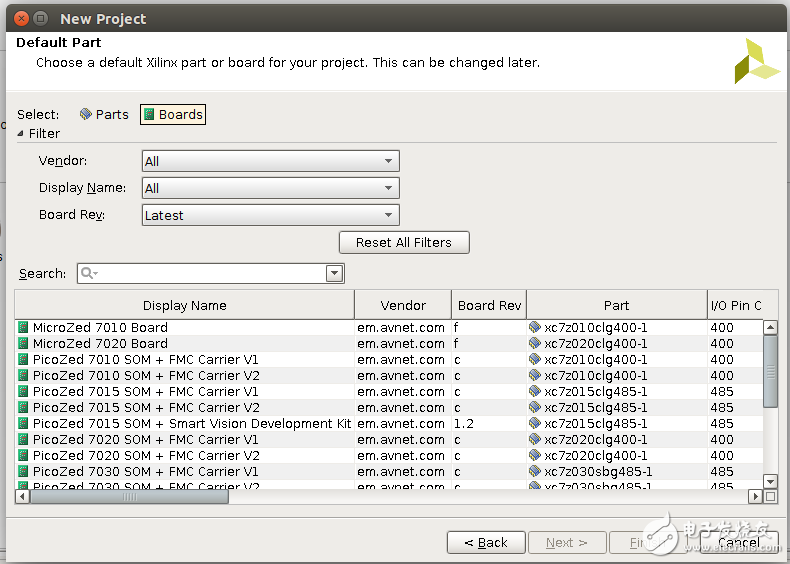

選Board,如果選器件，是一樣的，只是需要去根據實際情況設置一些東西。

然后Next

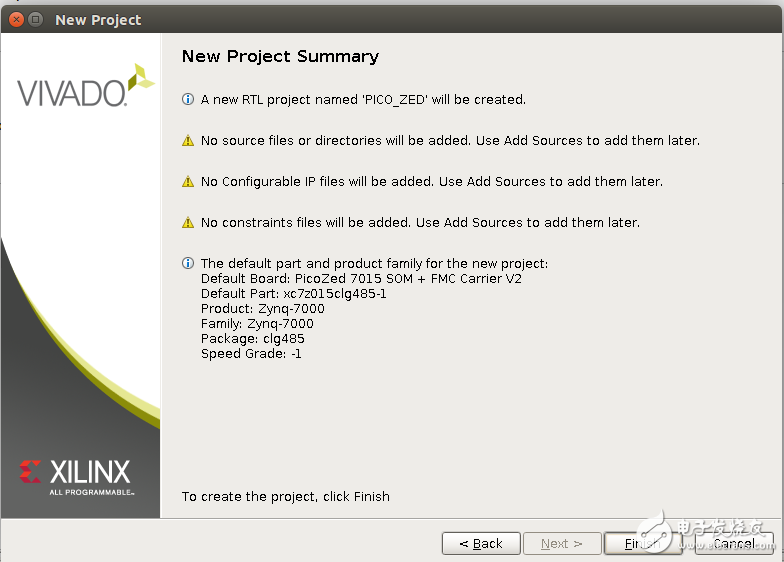

完成。

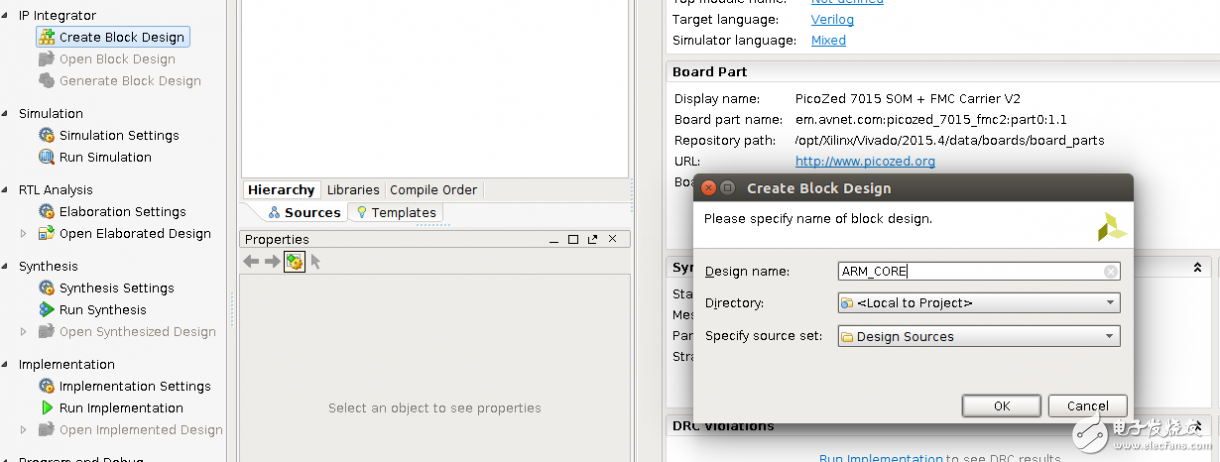

Create Block Design 這里我們需要構建PS核

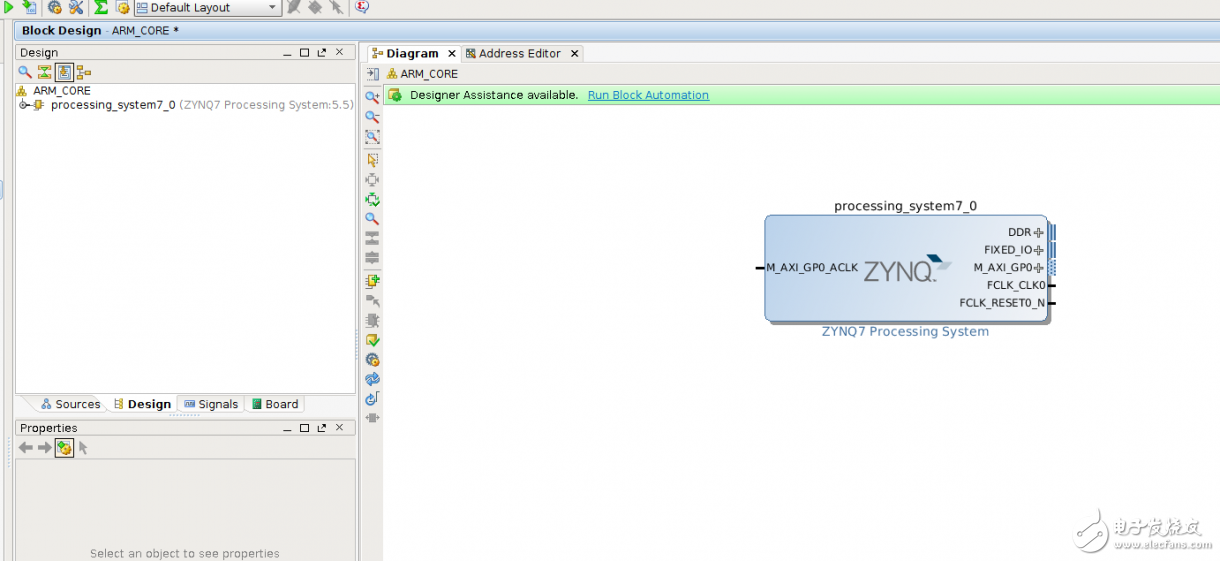

所以我把Design name改成ARM_CORE,當然，是根據實際情況來，你想怎么命令都是可以的。然后在右則點添加IP,然后選zynq 7000如下圖所示。

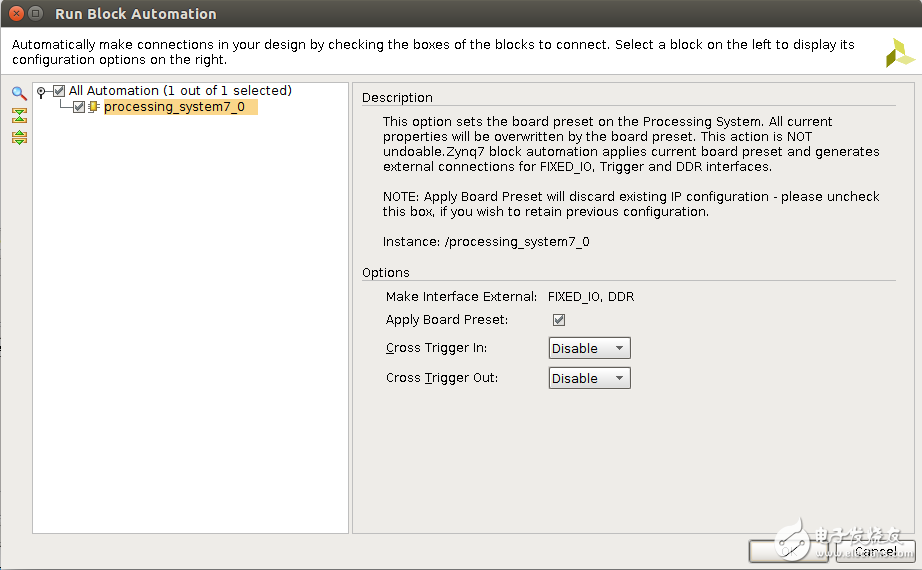

點Run Block Auto...會自動根據所選的板子，自動配置

OK

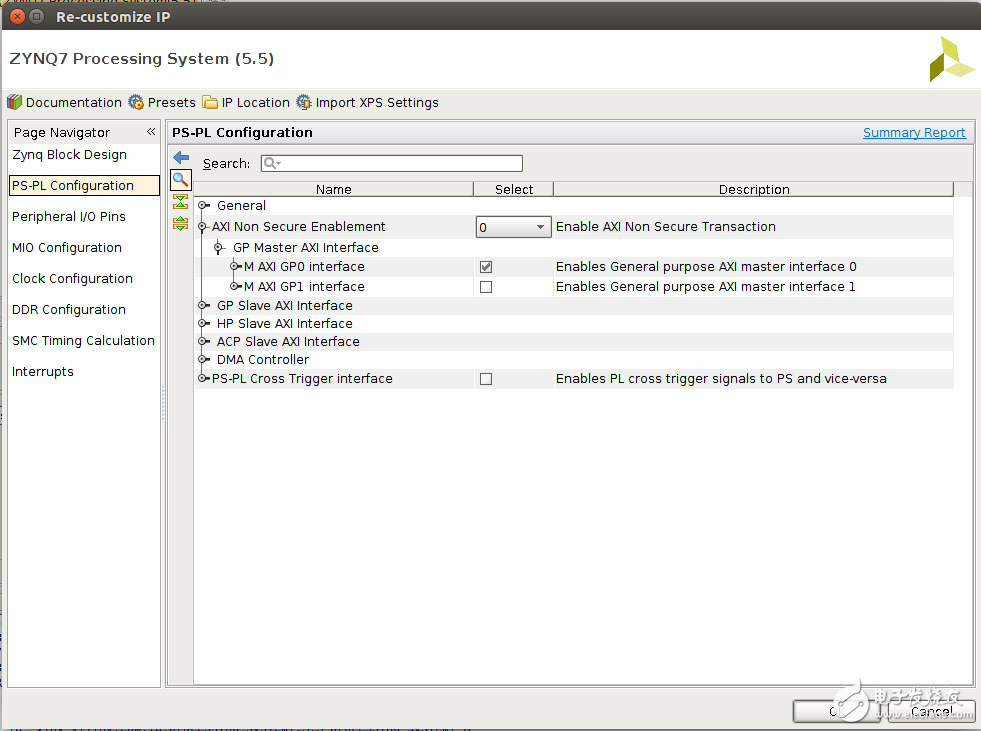

然后雙擊進去，進行配置，最好能和自己的板子實際情況對應起來，這里對PL部分都不做配置，配置完后保存。

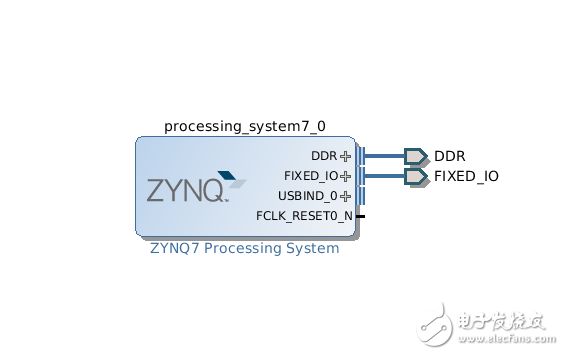

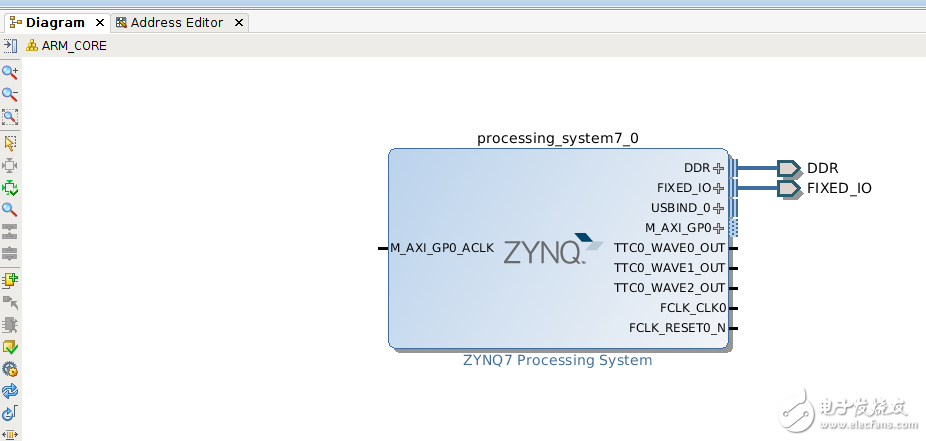

這是配好后的，這樣看起來線比較難看，不要慌，右鍵選regenerate layout

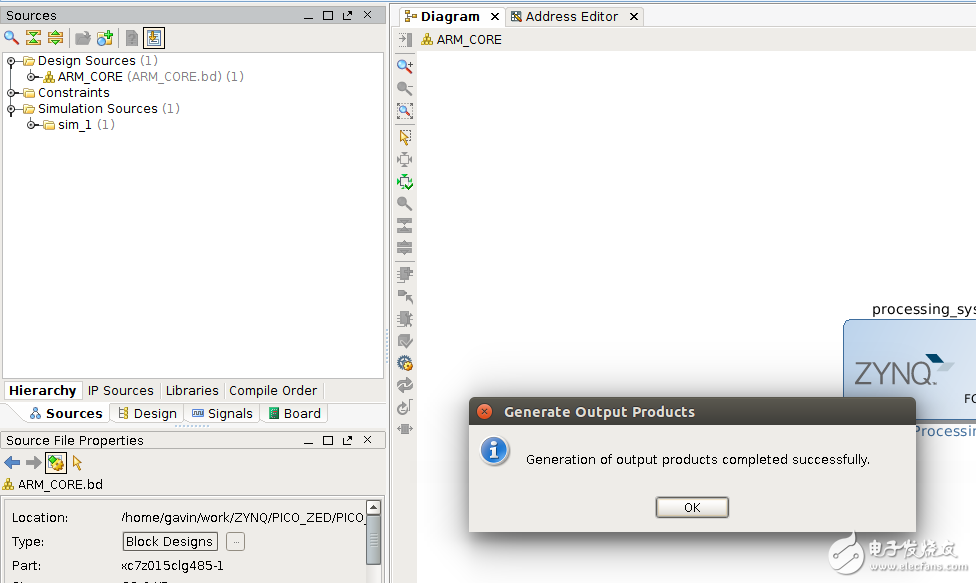

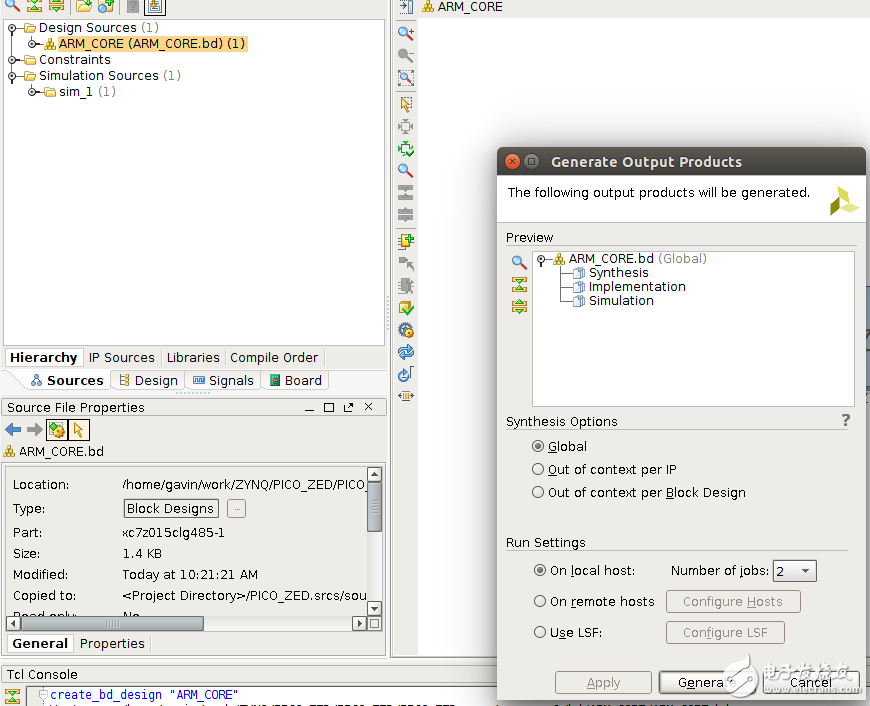

然后在ARM_CORM上右鍵Generate Output Products

Generate

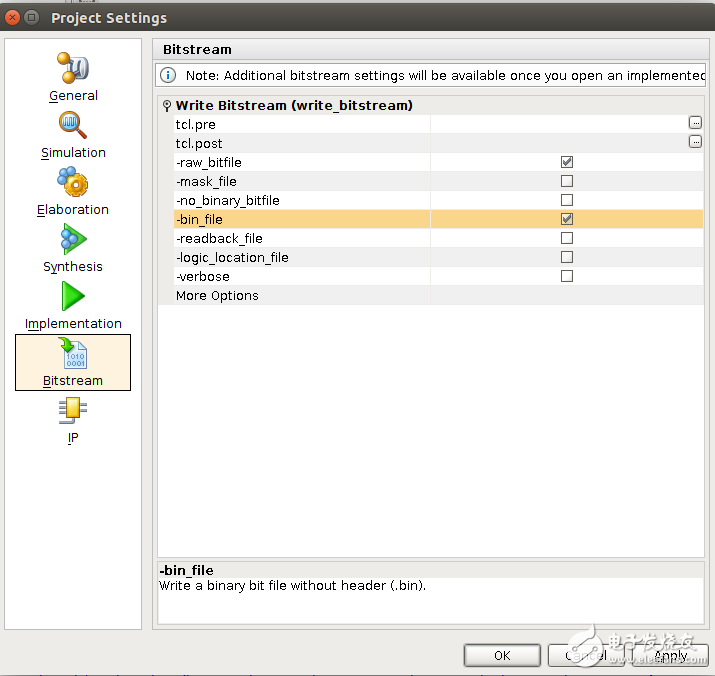

然后在ARM_CORM上右鍵Create HDL wraper，然后全部保存，因?yàn)檫@個軟件是流程式作業，會從頭執行到尾，所以我這里設置好bit stream相關的設置

然后點Generate bitstream lic不出問題，正常等待一會兒就會OK.

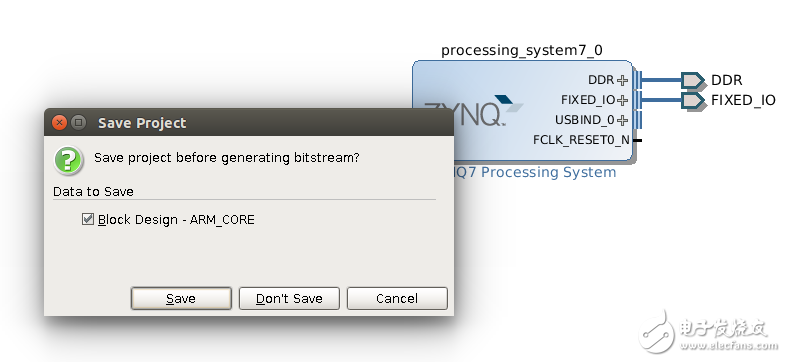

以上是我沒有保存才有的提示，如果都保存了，就不會提示了。

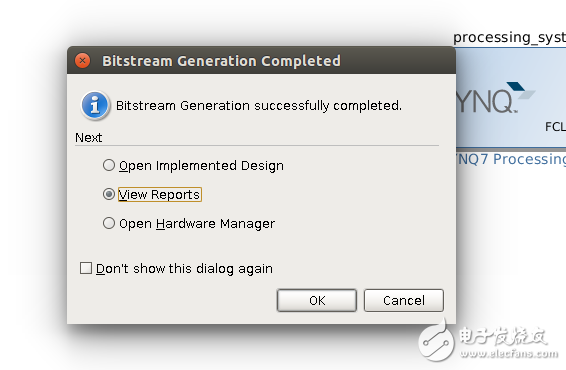

至此，文件都已生成，我們不做其他操作，直接選view Reports就OK了。下一節介紹如何導入到SDK然后新建一個應用工程，生成FSBL.
