發現由內而外的美 HTC U11拆解
目前HTC新旗艦U11發布后收獲了全網的一致好評，被認為是HTC在危機中的“逆襲之作”。HTC智能手機部門總經理張嘉臨透露稱，HTCU11的銷售情況比去年的HTC10和前年的HTCOneM9都要更好。賣的這么好的手機，除了漂亮的外觀以外究竟還有什么值得大家這么追捧呢?今天我們就將它拆開來看看，內在是不是和外表一樣精致漂亮呢?
本文引用地址：注意：拆解HTCU11后將會失去保修以及失去防水能力，各位看看就好，就不要模仿著拆啦!
首先我們這次拆機需要用到3樣工具：卡片、風槍、螺絲刀。在拆機之前我們需要對手機先進行關機和拆除SIM卡插槽。
將手機關機
支持全網通、雙卡雙待、TF卡槽(二選一)

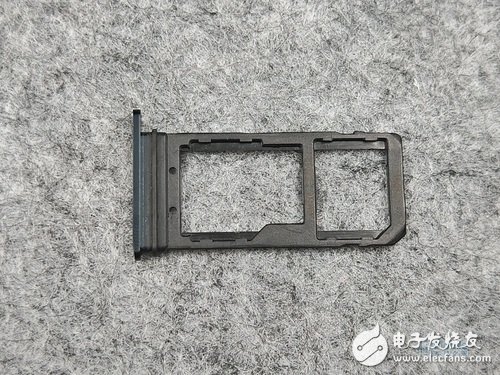

卡槽進行了密封處理

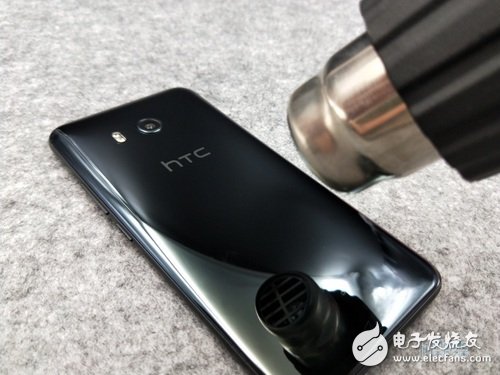

對后蓋進行均勻加熱
插入卡片劃開后蓋
手機的內部

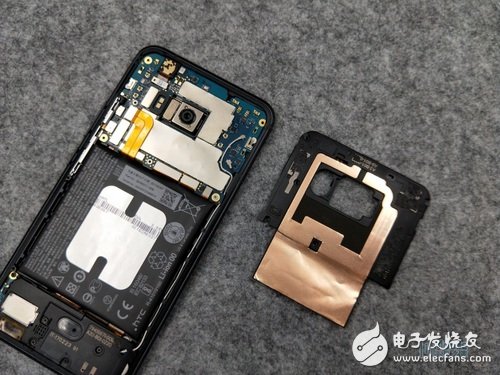

首先拆除頂部的塑料保護蓋板，保護蓋板附有NFC模塊
首先找到電池BTB，進行斷電處理
移除主板RF接頭
側邊按鍵BTB
移除主副板BTB
移主板剩余螺絲

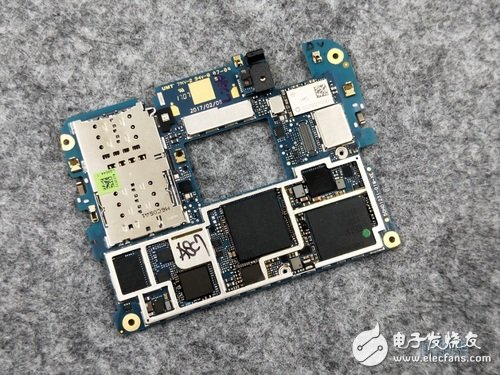

取下主板

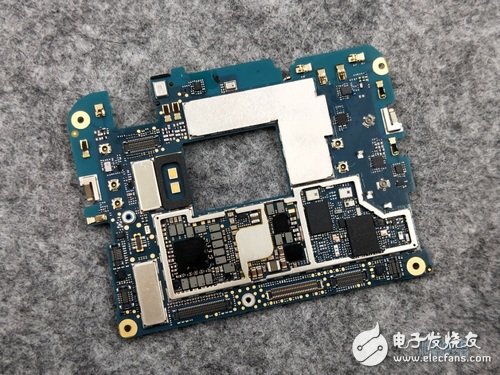

主板背面

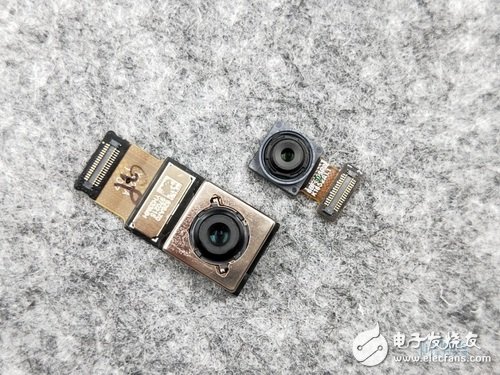

攝像頭對比(左側為主攝像頭)

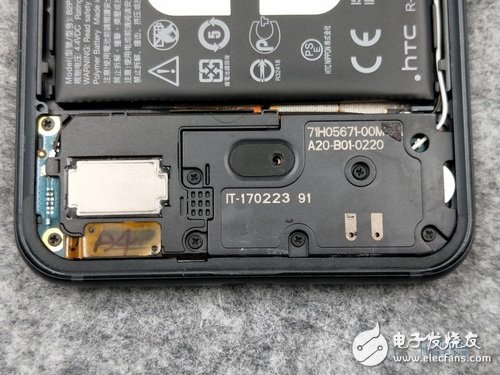

拆除底部的塑料保護蓋板
左為音響BOX
副板部分，有震動單元電源連接
充電接口做了防水處理
電池為3000毫安時，ATL電池
總結：整體拆解順利，內部設計簡潔，易維修，在整個機身的做工上面處于業界頂尖水準，在機身用料上也是十分的出色。相比較原來HTC在M系列上的許多不規律的設計，在U系列上都看不到了，可以說是十分的良心，加上今年的給力配置和大陸給力的價格，相信U11將是HTC自HTCM8以來單品銷量最高的產品。
