摘要

在C6000 DSP的開發過程中，優化是必不可少的一個環節，根據對象不同可以分為系統，算法，代碼以及內存優化。通常，開發者熟悉自己的代碼，會從前三個方面修改以獲得整體性能的提升，但是對于內存尤其是緩存（Cache）的優化，因為其涉及到芯片本身的架構，Cache的維護由DSP自動完成，用戶通常不能干預，所以似乎無從著手；考慮到這些實際的問題，從TI的7.0系列編譯器開始支持使用緩存優化工具（Cache Layout Tools）對C6000代碼進行優化，通過這一系列的工具，可以很輕松的完成L1P Cache性能的提升，本文詳細介紹了該工具的使用方法。

1.引言

目前，使用TI DSP的用戶越來越多，在C6000系列DSP中，包含了C64x, C64x+, C66x等。在C6000 DSP的開發過程中，為了充分利用DSP的計算資源，需要對用戶程序進行優化的工作，根據對象不同可以分為系統，算法，代碼以及內存優化。通常，開發者熟悉自己的系統和代碼，可以比較方便的從前三個方面修改以獲得整體性能的提升，但是對于內存尤其是緩存（Cache）的優化，因為其涉及到芯片本身的架構，Cache的維護由DSP自動完成，用戶通常不能干預，所以似乎無從著手；考慮到這些實際的問題，從TI 的7.0 系列編譯器開始支持使用緩存優化工具（Cache Layout Tools）對C6000代碼進行優化，通過這一系列的工具，可以很輕松的完成L1P Cache性能的提升，本文詳細介紹了該工具的使用方法。

2.C6000 DSP內核緩存機制

C6000系統的存儲器結構如下圖所示。

Figure 1.C6000存儲器結構

存儲器分成三級：第一級是L1，包括數據存儲器（L1D）和代碼存儲器(L1P)；第二級是代碼和數據共用存儲器（L2以及MSMC SRAM）；第三級是外部存儲器，主要是DDR存儲器。L1P、L1D和L2的Cache功能分別由相應的L1P 控制器、L1D控制器和L2控制器完成。

在C6000 DSP中通常我們會把L1P全部配置成Cache，當CPU發出取指命令，首先會從L1P里查找，如果L1P找不到，則到下一級Cache或者Memory里查找，當找到需要的地址，則將其讀入L1P里，CPU從中讀取執行。
因為L1P Cache的大小是有限的（本文以32KB為例），而用戶內存空間一般大于32KB，必須采取一種映射的方式使得所有地址都能被L1P緩存；在C6000 DSP中，L1P Cache使用地址直接映射，所有DSP 核可訪問的地址對L1P Cache大小（32K）取模就能得到該地址在L1P Cache的偏移值。

如果用戶代碼在內存排布不合理，可能會在L1P Cache中發生反復的內容替換，下圖中的例子是一個極端情況。

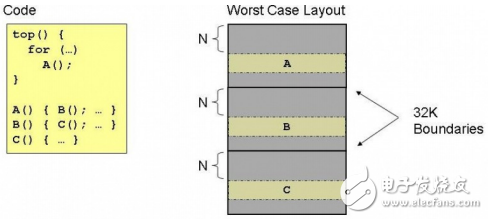

Figure 2. 函數的不正確排布

TOP函數中FOR循環反復調用A 函數，而A,B,C三個函數在內存地址的分布上，與32KB邊界的偏移地址是一樣的，因此，A,B,C將對應L1P里同一個CACHE位置；其運行流程如下

當執行A時，CPU需要把A函數調入到Cache偏移值N的位置上；

A調用B，此時調入B到Cache偏移值N 的位置上，覆蓋A的代碼；

B調用C，此時調入C到Cache偏移值N 的位置上，覆蓋B的代碼；

C返回，下一次循環調入A到Cache中覆蓋C的代碼。

DSP核對L1P，L2，DDR的訪問速度差異很大，對L1P的訪問通常在1 個時鐘周期內完成，而L2平均需要3-5個周期，DDR訪問需要的時間更多，因此我們應該盡量避免上述這種反復重寫Cache的情況，盡可能的減少函數在Cache中的置換。

如何解決該問題？最好的解決方法則是將A，B,C在內存中連續排放，這樣對Cache的操作次數將降到最低，能夠有效的提高執行效率，如下圖所示，只要A，B，C總的大小不超過32KB，它們在Cache中的偏移值就是連續的，不會發生覆蓋的現象，即使其總和大于32KB，發生置換的也僅僅是超過32K的部分。

Figure 3. 函數的正確排布

3.內存優化工具

通過上述機制可以看到，對于L1P Cache的優化主要通過分析函數調用關系和其在內存的分布。由于用戶代碼日益復雜，人工分析代碼調用關系和地址排布需要花費大量的時間。因此，從7.0系列編譯工具開始，TI提供了一套內存優化工具(Cache Layout Tools)來幫助用戶輕松快捷地解決該問題。

該工具的原理是在用戶進行程序編譯時打開生成分析信息選項，編譯器會自動加入分析記錄代碼到用戶程序里，之后用戶在TI DSP simulator或者DSP芯片上運行該可執行文件，內置的分析代碼會自動記錄用戶的函數調用關系及調用次數。運行的案例越多，記錄的信息會更詳細，優化的效果也就越好。

在得到函數運行時信息以后，就可以使用編譯器工具對其進行分析，生成函數排布的順序，最后將此排布順序輸入到編譯器里重新編譯原代碼，生成的可執行文件就已經優化過內存排布，具體的操作可以參照以下實例。

4.實例教程
該實例主要由三個C文件組成，

實例中使用DSP計數器TSCL來統計cycle數，子函數放在sub目錄下。

使用實例的步驟如下，

1.編譯代碼

使用TI編譯器對該實例進行編譯，為了產生用于profile的信息，需要在編譯時增加--gen_profile_info選項。如果使用命令還形式，命令行下運行Compile.bat文件，cl6x的具體參數可以參考spru186和spru187兩篇文檔，一般可以在編譯器的安裝目錄下找到他們，如C:\Program Files(x86)\Texas Instruments\C6000 Code Generation Tools 7.3.9\doc。

同時在目錄下生成OBJ和ASM文件，這個和我們的實驗關系不大，可以不用關注。out文件是一會需要下載到芯片里運行的可執行文件，而map文件用于幫助我們定位profile信息存放的內存地址。

如果用戶使用CCS編譯工具，則需要在Build的屬性里指定Feedback選項，然后正常編譯即可生成攜帶分析代碼的可執行文件。

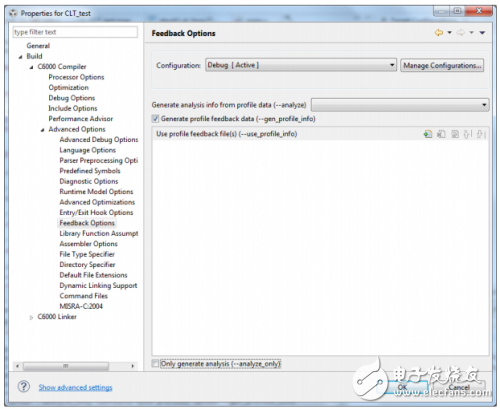

Figure 4. CCS初編譯的選項
