今天蘋果新iPad正式開售,而由于存在時差原因,澳大利亞成為了最早上市的國家,不過沒有關系ifixit已經第一時間感到了那里,成功購入一臺16GB 4G版的新iPad之后,他們直接在現場對其進行了真機拆解。
相比其它地方的提升來說,毫無疑問,新iPad的高分屏是最出彩,而這款屏幕到底是出自誰手,同時新iPad是否真的內置了1GB內存,以及提升了70%續航的電池究竟有多大等,帶著這些疑問讓我們一起來看看新iPad內部構造吧。
拆解正式開始前,讓我們先來回顧下新iPad的主要配置,其機身厚度和整機重量分別為9.4mm和680g,配備的是9.7寸2048x1536分辨率屏幕(像素密度264ppi),并搭載了A5X雙核處理器(內置GPU為四核)和500萬像素攝像頭,分為16GB、32GB和64GB三個容量。

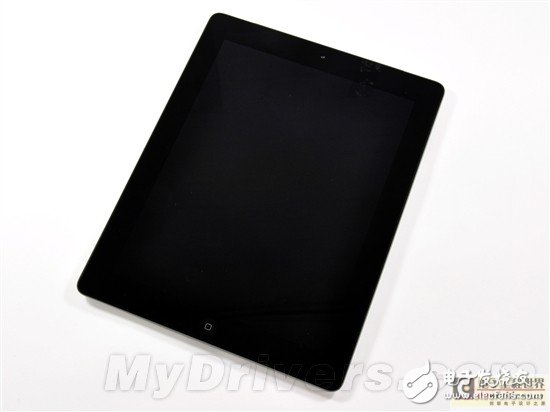

蘋果新iPad
拆解的這臺為澳大利亞4G版本容量為16GB
有別于蘋果的其它一些產品,新iPad的型號比較獨特為A1430。
新iPad的背部與iPad 2保持一致
不過新iPad的攝像頭比iPad 2要大

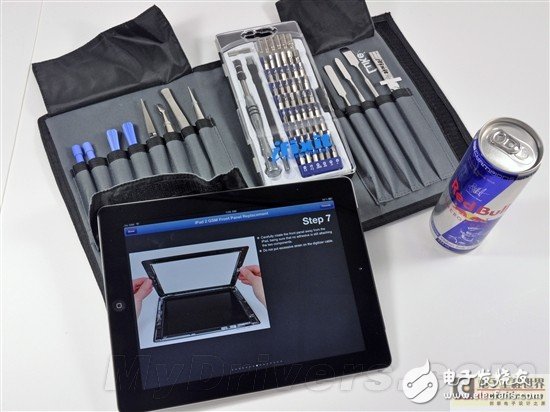

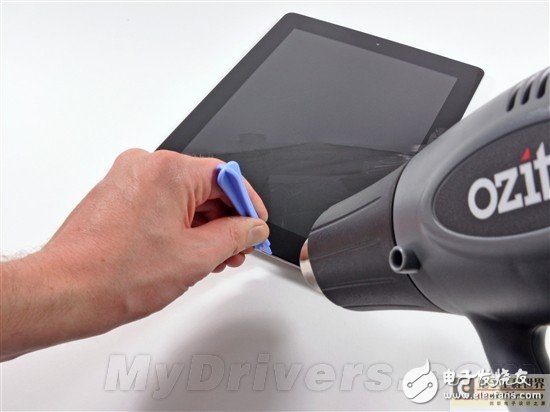

拆解開始前要先請出熱風槍
粘合劑軟化后,使用塑料撬棒打開前面板后,下面墊上特定的撥片。

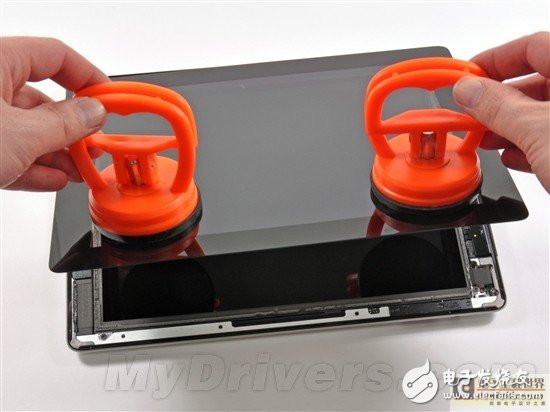

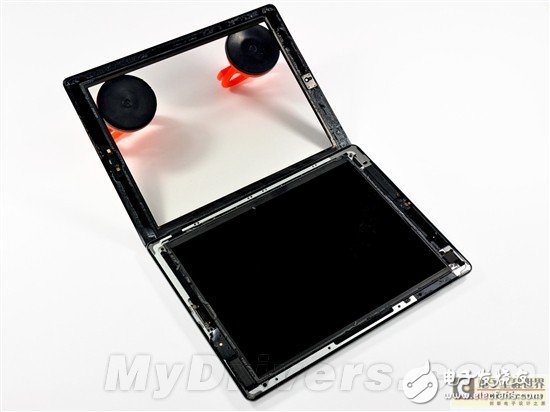

掀開屏幕上方的玻璃需要用到的工具是吸盤
取出屏幕上方的玻璃后,準備拆解屏幕上的固定螺絲。

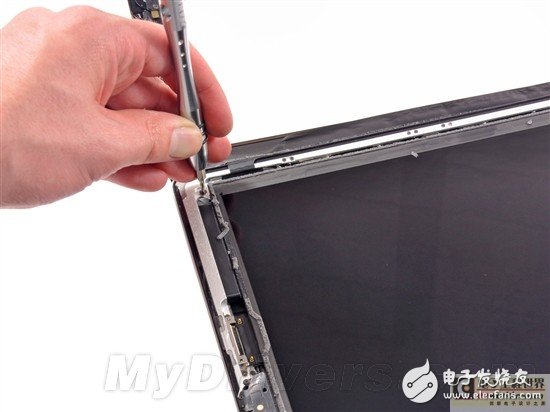

開始拆解螺絲

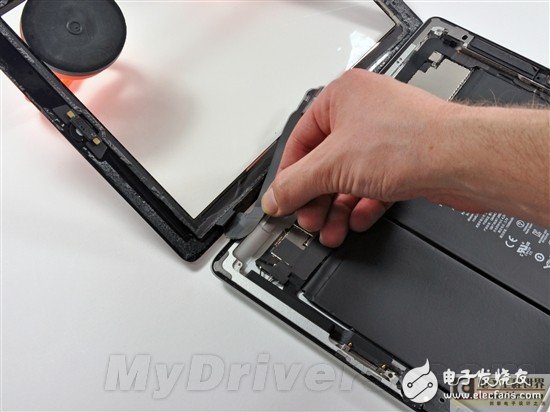

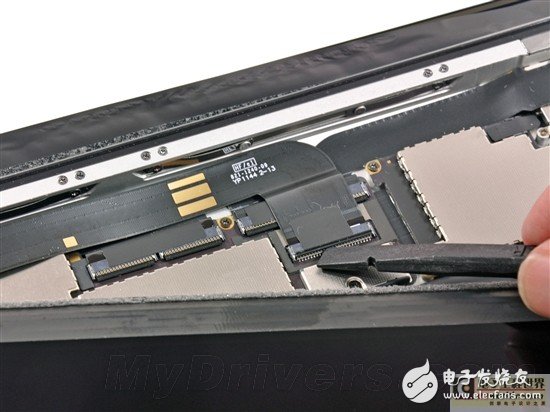

完全取出屏幕面板前,還要注意斷開液晶屏數據線。
雖然與iPad 2的屏幕尺寸相同,但是兩者的屏幕接口不同,所以不能相互通用。
斷開這跟數據線之后,面板才能成功取出。

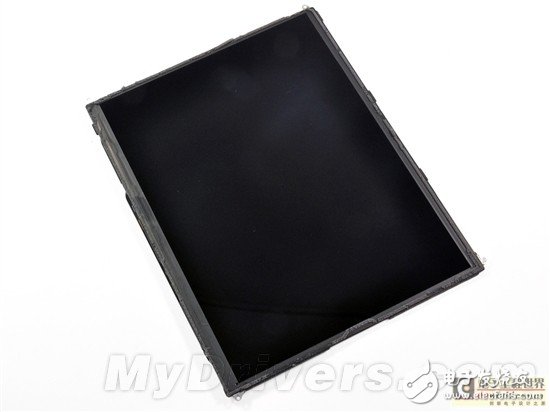

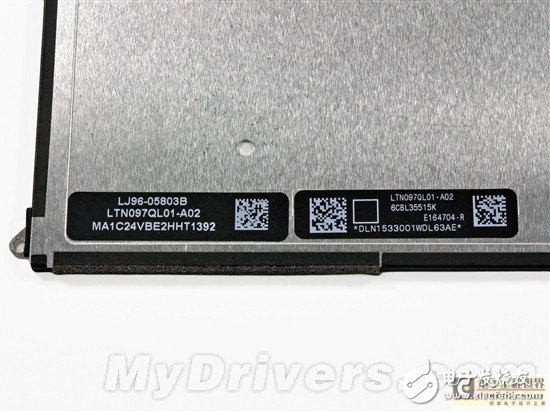

到底面板是誰代工的呢?
經過ifixit的核實后發現,這臺澳版的新iPad面板確實是由三星代工,不過目前還不清楚,其它版本的是否也是三星生產的。

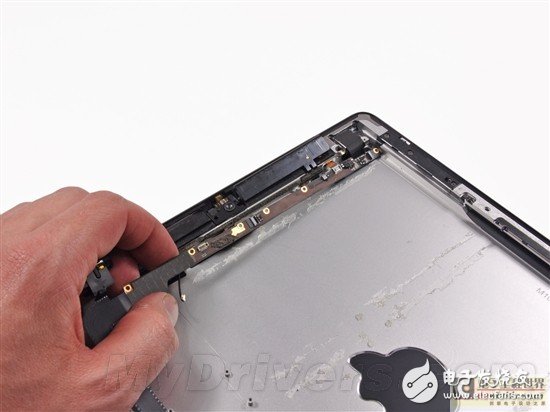

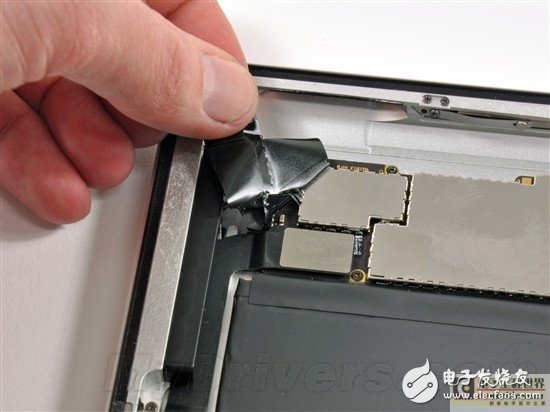

斷開主板和機身另一側按鍵、后置攝像頭的數據線。

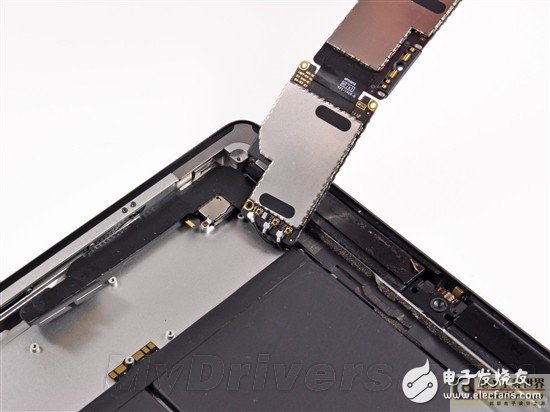

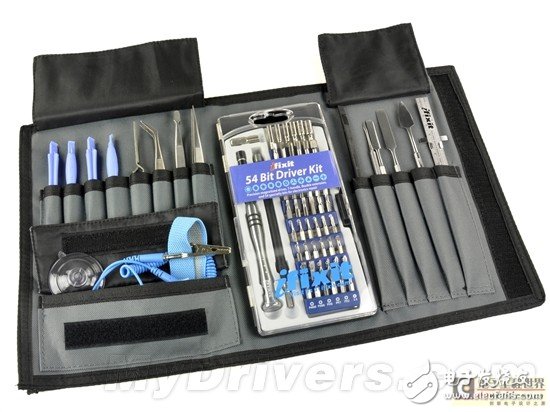

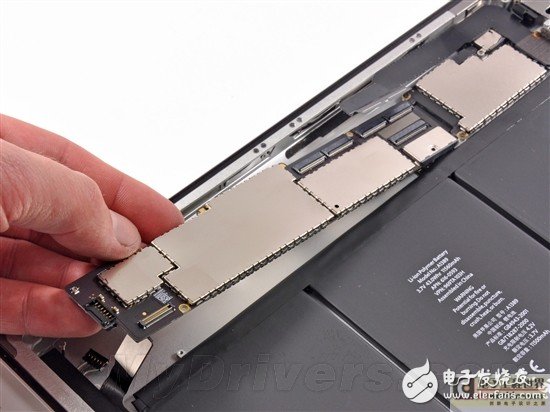

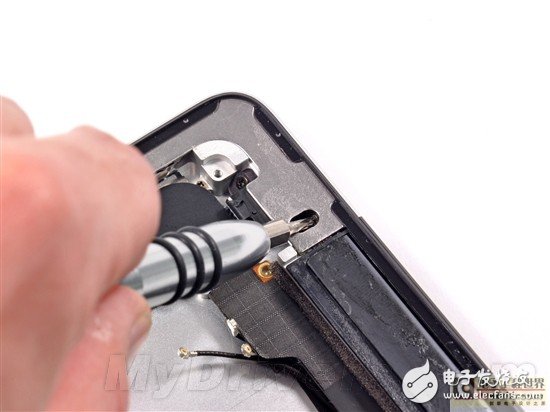

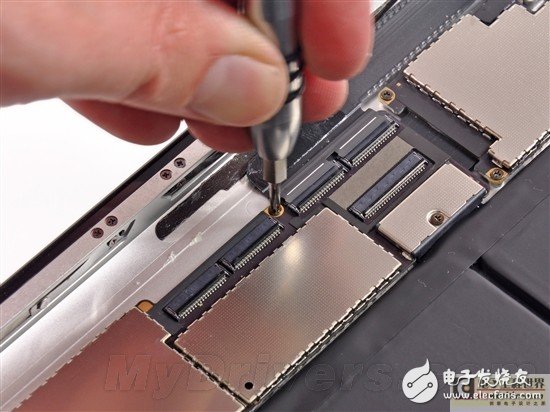

為了取出主板,Spudger和螺絲刀這兩個工具是必不可少的。

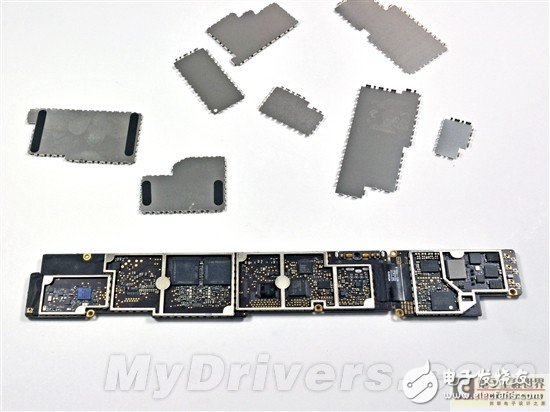

開始動手去除主板上的各個屏蔽罩

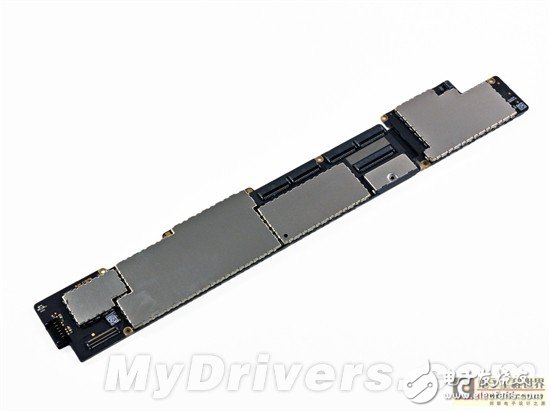

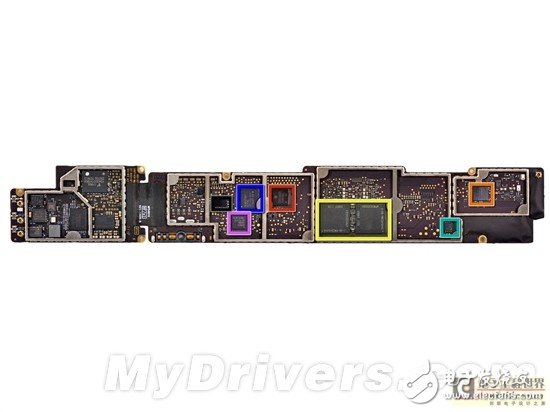

主板真容

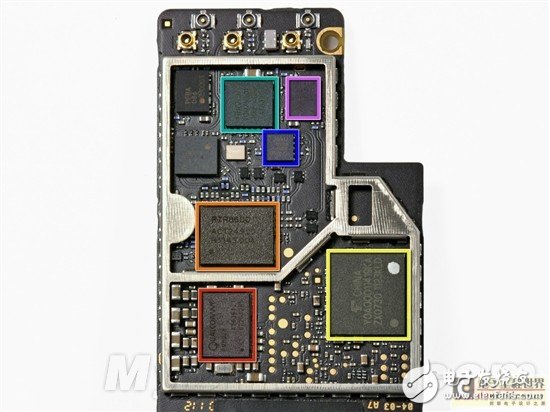

主板芯片介紹:
橙色:博通Broadcom BCM4330芯片,包含802.11 a/b/g/n、藍牙4.0等。
藍色:博通BCM5973 I/O控制器
紫色:博通BCM5974微處理器
黃色:2個獨立的爾必達內存(2 x 4Gb Elpida LP DDR2 =1GB內存),而之前的內存都是集成在A4、A5里。
黃色:東芝YOA0000 MCP存儲器
粉色:Triquint TQM7M5013四頻段線性功率放大器模塊
藍色:安華Avago A5904

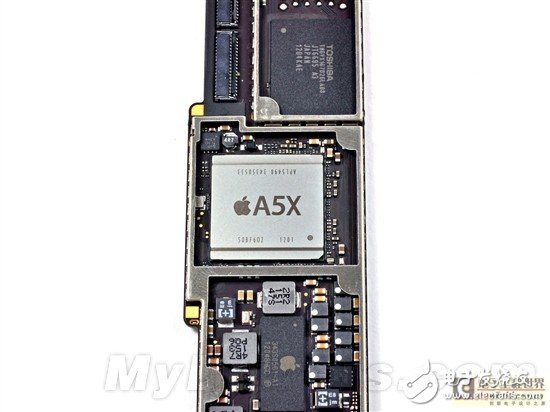

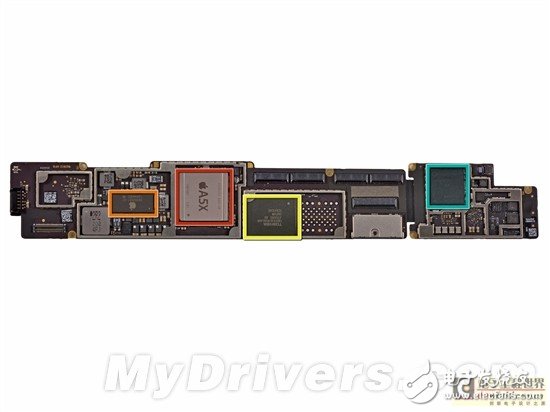

A5X浮出水面
據悉,這臺新iPad的A5X處理也是有三星代工,其生產日期為2012年的第一周。
紅色:A5X處理器
黃色:東芝16GB的24納米閃存芯片
粉色:型號為MDM9600的高通多模3G/LTE芯片
橙色:管理電源的蘋果343S0561芯片(應該是iPad 2身上343S052的升級版)

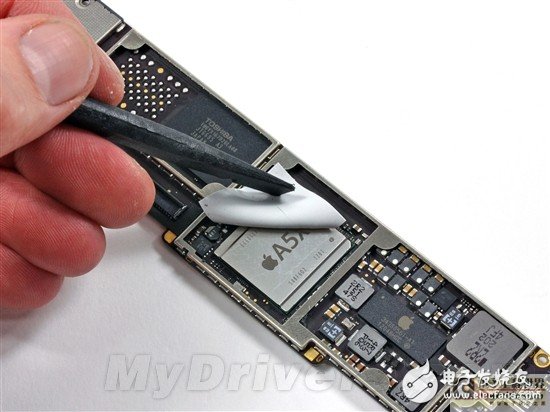

A5X中的X代表著而X是代表著新的GPU,其下面還有一層硅狀物,用于散熱。

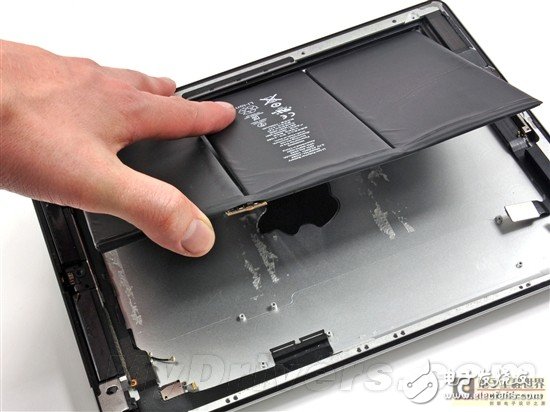

準備取出電池

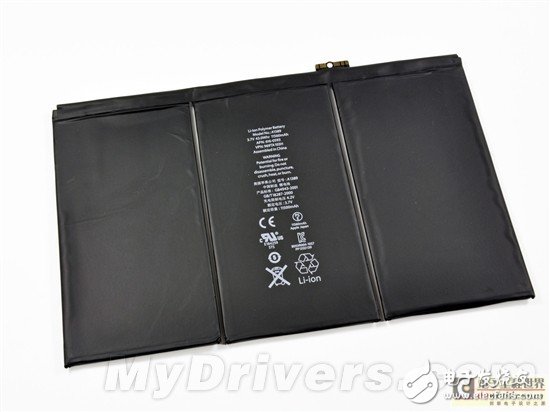

新款iPad的電池容量增加到了驚人的42.5Whr,比iPad 1/2 25Whr多了足足70%。

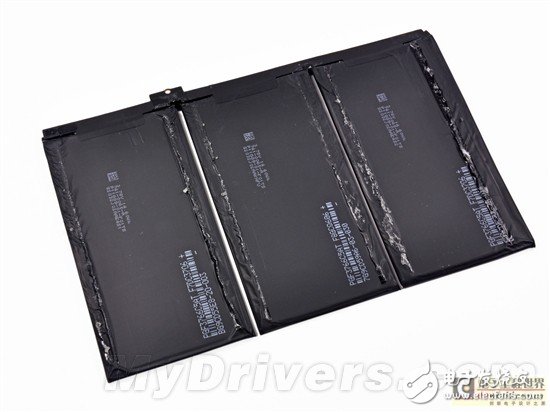

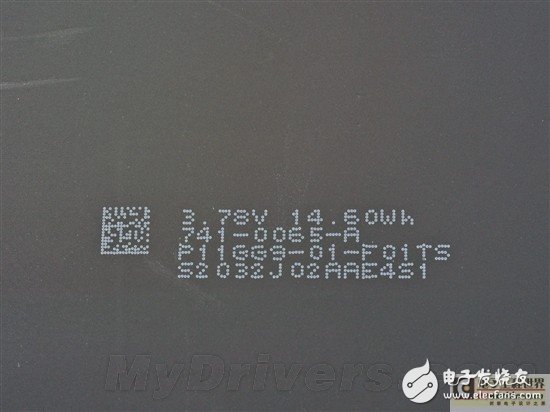

新電池由三部分組成,每一塊的尺寸約為12.5cm x 6.5cm x 4mm,上面標有3.78V和14.6Whr。

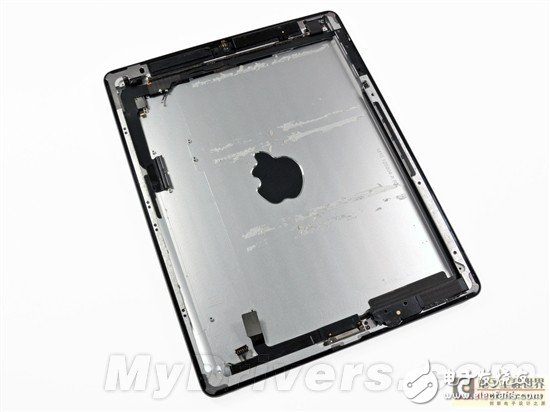

新iPad的后殼

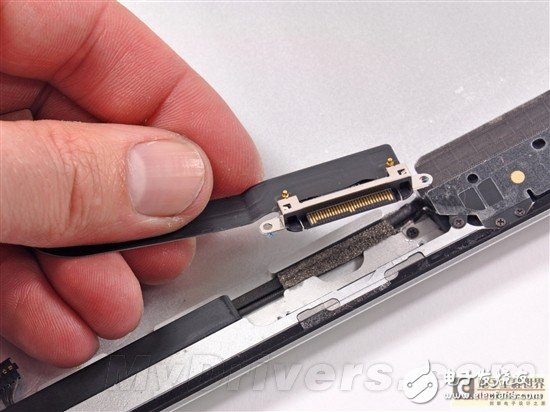

新款iPad的底座連接器看上去與iPad 2布局一致,不過目前還不知道兩者能否通用。

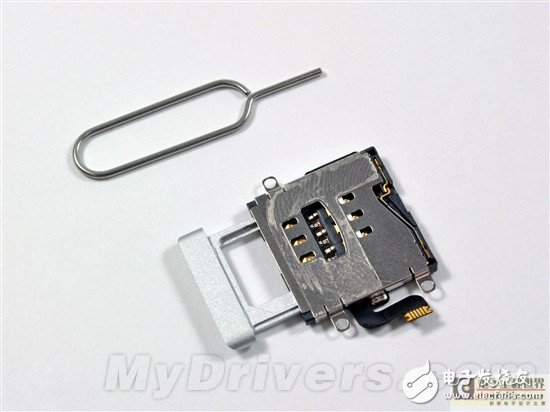

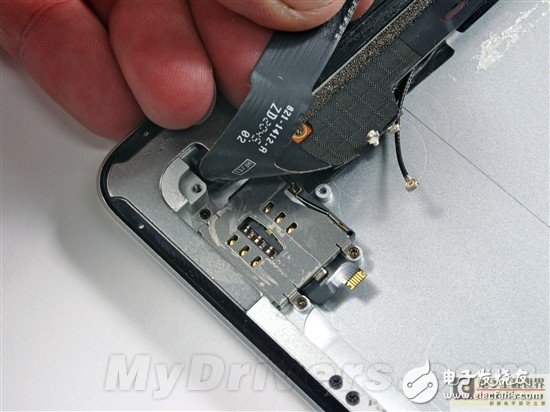

4G版iPad也有一個卡槽
行500萬像素攝像頭,支持1080p視頻的錄制。

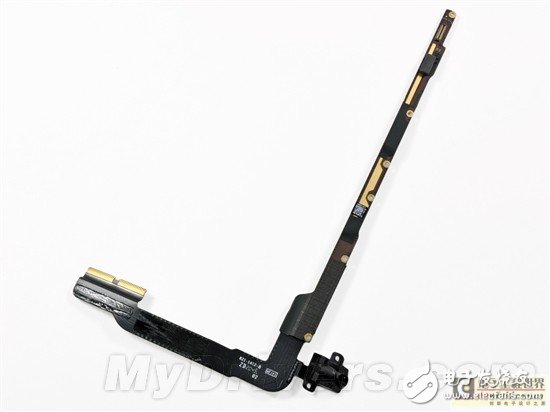

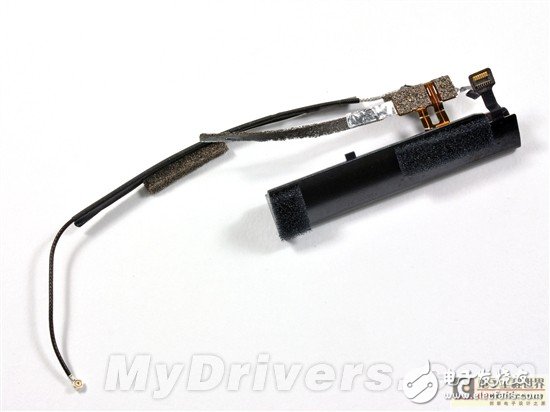

新款iPad的耳機插孔被整合到天線上

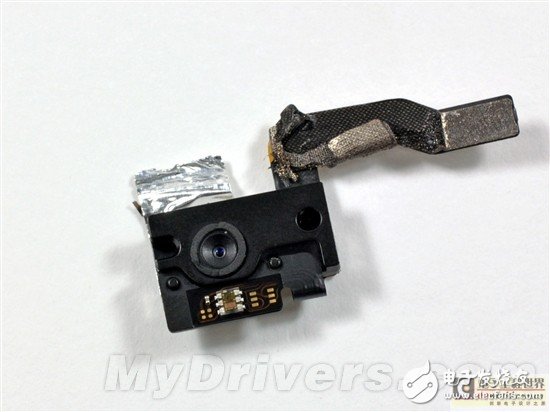

前置攝像頭依然停留在VGA界別,不過它主要是用來進行FaceTime視頻聊天。
-
