信號采集電路與三極管開關電路

首先需要選定的一個傳感器，對空氣質量信號進行捕捉輸出，在某創商城找到一個MQ-2 的氣體傳感器。右下角是實物圖。

上圖是MQ-2的測試電路，傳感器沒有引腳標識，引腳是一個軸對稱的，最中間的為2、5，為加熱電極，然后其他引腳就確定了，其中 VH用于為傳感器提供特定的工作溫度。 VRL是傳感器串聯的負載電阻（RL推薦阻值為20K）上的電壓。VC是為負載電阻RL提供測試的電壓，須用直流電源（VH與VC可共用直流5V）。RL上輸出的是模擬電壓信號。

三極管開關

三極管放大電路， ic = β* ib , Vout = Vcc – ic*R3

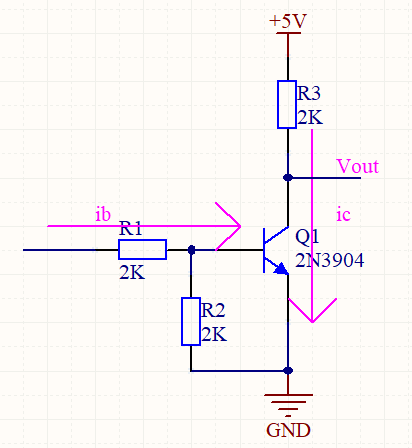

三極管開關電路， ic ≠ β* ib， Vout =0.3V≈ 0V

這里大家可以思考一下，下拉電阻有哪些作用呢？又怎樣選擇呢？

下圖是三極管是的輸出特性曲線（三極管部分參考我的館友的一片文章）

圖中電源電壓為4V，綠色的斜線是負載電阻為80歐姆的負載線，V/R=50MA，圖中標出了Ib分別等于0.1、0.2、0.3、0.4、0.6、1.0mA的工作點A、B、C、D、E、F。據此在右側作出了Ic與Ib的關系曲線。根據這個曲線，就比較清楚地看出“飽和”的含義了。曲線的綠色段是線性放大區，Ic隨Ib的增大幾乎成線性地快速上升，可以看出β值約為200。藍色段開始變彎曲，斜率逐漸變小。紅色段就幾乎變成水平了，這就是“飽和”。實際上，飽和是一個漸變的過程，藍色段也可以認為是初始進入飽和的區段。在實際工作中，常用Ib*β=V/R作為判斷臨界飽和的條件。在圖中就是假想綠色段繼續向上延伸，與Ic=50MA的水平線相交，交點對應的Ib值就是臨界飽和的Ib值。圖中可見該值約為0.25mA。

由圖可見，根據Ib*β=V/R算出的Ib值，只是使晶體管進入了初始飽和狀態，實際上應該取該值的數倍以上，才能達到真正的飽和；倍數越大，飽和程度就越深。

圖中還畫出了負載電阻為200歐姆時的負載線。可以看出，對應于Ib=0.1mA，負載電阻為80歐姆時，晶體管是處于線性放大區，而負載電阻200歐姆時，已經接近進入飽和區了。負載電阻由大到小變化，負載線以Vce=4.0為圓心呈扇狀向上展開。負載電阻越小，進入飽和狀態所需要的Ib值就越大，飽和狀態下的C-E壓降也越大。

使用三極管的開關管時推薦設置ib為1mA,BE 有0.7V壓降即可。N管開關E接地，P管開關E接電源。（1mA相對大些，可以保證可靠的開關狀態，可以有效的避免溫度變化等干擾導致誤開關）

看完之后你還對三極管的開關電路還有疑惑嗎，下面留言，群里討論，保證解決你的疑問。

傳感器電路和紅、綠燈切換電路

傳感器電路參考傳感器手冊，推薦電阻R10為20K（1、3只需要接一個，4、6只需要接一個）

Q2工作在開關狀態，空氣質量良好，比較器5號腳低電平輸入，通過與4號腳比較，2號腳輸出低，紅燈不亮，三極管不工作，5V通過R17、D4到低，D4亮；空氣質量差，比較器5號腳高電平輸入，比較之后，2號腳輸出高，紅燈亮，三極管工作在開關狀態，集電極電位被拉低，此時對應D4的電壓降低，D4不亮。

空氣質量好對應2號腳的電平

空氣質量良好，傳感器輸出低電平送給比較器5號腳，低于4號腳的直流電平，則2號腳輸出為低，上圖可見，對應藍燈亮，紅燈不亮。

空氣質量差對應2號腳的電平

上圖可見，當傳感器檢測到空氣質量不佳，比較器的5號腳電位升高，高于4號腳的直流電平，此時比較器2號腳輸出高電平，上圖可見，紅燈亮，藍燈不亮。

官方作品更新

①DIY制作要求與制作目的

對我來說，我已經半只腿踏出了校園，畢竟大四已經開學了，但是我沒有任何項目經驗，對這方面更是一無所知 ，所以這次來說也是個學習的機會，一定要好好把握。我在大學期間自學過模電一段時間，所以對于一些大學生在電路學習上存在一些問題還是比較了解，更想通過這個DIY的分享，和同行的朋友們一同學習和進步。在這里，我們擁有一個實力強勁的工程師團隊，所以，雖然我還未真正踏進電子工程師這個圈層，但我無需畏懼，可以大膽的嘗試。言歸正傳，要如何做一個空氣檢測狀態呢？

DIY制作要求：

（1）：設置一個煙霧參考濃度，當超過這個濃度，蜂鳴器響，紅燈亮，并要求用方波對蜂鳴器進行驅動

（2）：當?shù)陀谶@個濃度，蜂鳴器不工作，綠燈亮

（3）：USB 5V輸出供電，另一路DC (5V-24V) 輸入，5V輸出供電

DIY制作目的：

通過本次DIY，讓所有參與進來的朋友能夠?qū)W習與熟練運用三極管開關電路、線性穩壓電源、比較器電路、三角波與方波實現電路、蜂鳴器等電路，更重要的是讓所有志同道合的朋友聚在一起，互相幫助，共同學習與進步，實現我們自己的目標。我們決定每天不動搖進行更新，這期間所有參與其中的朋友，可以暢所欲言，說出自己的想法或者疑問，盡可能完美的實現這個電路。

今天開始我會每天把我的設計進度會與自己的個人思考與進步與大家一起分享，希望更多的同行的工程師能夠參與其中，也能發表你們的作品，我們一起學習、探討、進步。

②對于電路所需要實現的功能 （DIY要求） 進行分析

煙霧的濃度即對應一個電壓信號，所以要選定一個參考的濃度，即選定對應參考一個電壓值，大于這個電壓值，蜂鳴器工作，紅燈亮，小于這個電壓值，蜂鳴器不工作，綠燈亮，需要與這個電壓值通過比較來實現，即需要比較器來實現，同時需要使用方波對蜂鳴器進行驅動，則可以通過比較器實現方波輸出。蜂鳴器和紅燈同時工作，即對應比較器其中的同一種輸出狀態（例如，高電平），即高電平實現對紅燈亮，且要實現方波對蜂鳴器驅動，紅綠燈的邏輯是相反的，可通過取反實現。

③比較器學習與使用

OC門OD門

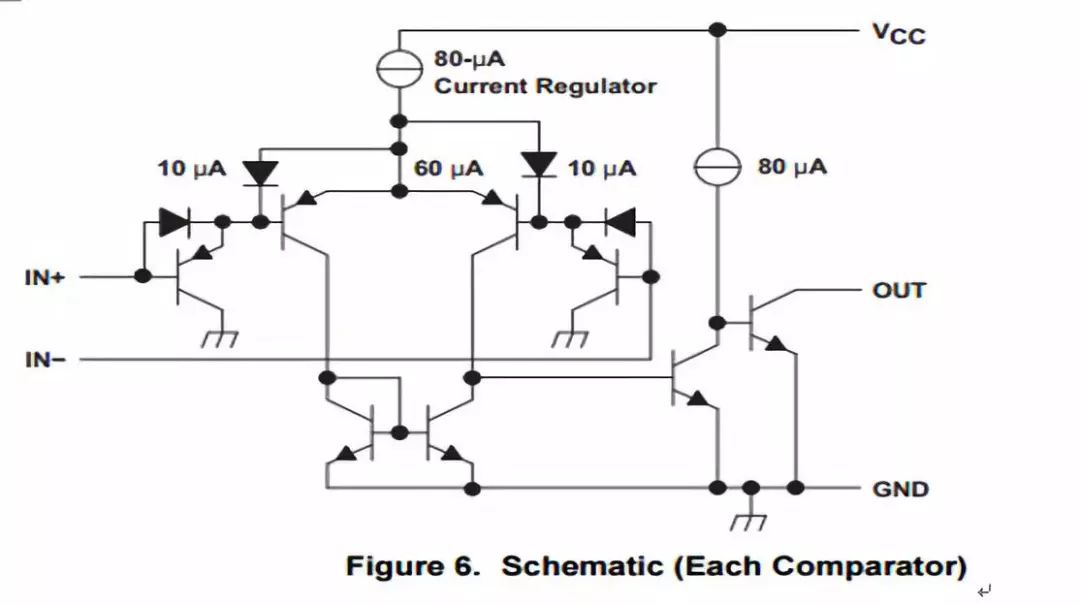

集電極開路（OC）輸出的結構如上圖（上圖為比較器的芯片內部電路）所示，右邊的那個三極管集電極什么都不接，所以叫做集電極開路。

由圖可知，OC門不能輸出高電平，低電平，只存在高阻態。所以加上上拉電阻之后，就避免了高阻態，可輸出高電平和低電平。

同理，漏極開路（OD）門，加了上拉電阻，可以輸出高電平。

比較器輸出就是OC門輸出，所以需要接上拉電阻。

比較器

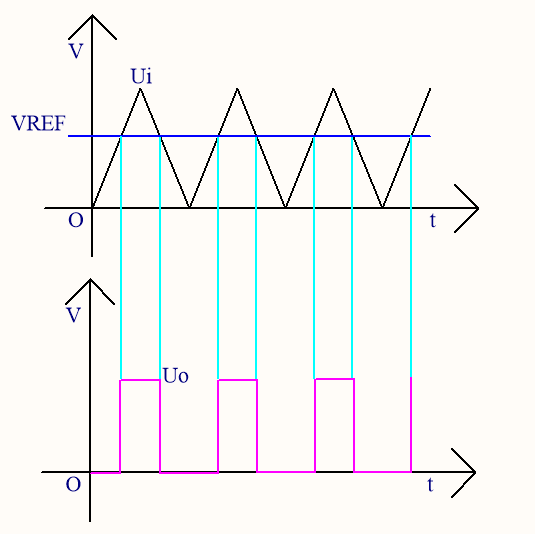

上圖的電路和對應的輸出結果波形圖：

當輸入電壓Ui大于VREF時，Uo輸出為高（VCC）；

當輸入電壓Ui小于VREF時，Uo輸出為低（0V）；

（圖中比較器是單電源供電，若是雙電源供電，高不變，低為負電源）

比較器拓展：運用的是滯回比較器實現三角波的生成

（上圖電路為單電源供電）

電路分析：當輸入端A的電壓高于輸入端B 的電壓時，此時輸出為高，即

VCC通過R4，再通過R5對C1進行充電 （還有其他充電路徑，這個為主要充電路徑），此時A 的電壓 Vth1= VCC* R2 / [ ( (R3+R4)//R1 ) + R2 ] (R4與R3串聯，再和R1并聯，然后在和R2串聯分壓)

C1充電，充電電壓達到Vth1之后，即VB>VA，C點輸出為低（即0V）,此時電容C1開始放電，C點變?yōu)榈停吹韧谂c地連接），即R3與R2并聯，此時A點的電壓

Vth2 = VCC * (R2//R3) / [(R2//R3)+R1]（即R3與R2并聯再和R1進行分壓）

三角波實現主要利用電容充放電實現，關于頻率的問題可以參考RC充放電文檔，得出充放電時間，即f=1/T.

實現方波，即再利用第一個電路，即三角波轉化成方波。改變直流電壓，即實現占空比可調。

滯回比較器有倆個閾值，推薦閾值電壓的1/4或1/3,2/3或3/4,充放電曲線趨近于線性。（下圖是電容充電圖形 電源是10V）

比較器實現三角波、方波電路如下

電路的搭建如下（電路比較器是4合1，電源腳別忘了供電上圖未顯示）

下圖是應用的5V電源

比較器6腳輸出的三角波

比較器14腳輸出的方波

④5V電源電路

基于三極管搭建的5V電路

上圖電路在中國電子解碼張老師有非常詳細搭建過程，細致到各個元器件解讀

http://www.zhangfeidz.com/election_video/35.html

基于78M05搭建的5V電路

在我們網站有關于線性穩壓電源的完整一套視頻講解，7805搭建和三極管搭建的線性電源都有包含，包括元器件的選型和參數的選定、元件芯片手冊的解讀等

http://www.zhangfeidz.com/course_show/24.html

上圖是78m05手冊，78m05使用過程應注意防止功率過大而導致?lián)p壞。大面積鋪銅作散熱處理。

元器件

注意：使用連接線之前有必要對其測試是否存在斷線可能，不然搭建好，出問題，找起來很頭痛。（傳感器用的是MQ-2，某創商城購買，明天會更新相關電路）

電路搭建

搭建過程，注意含有極性元件正負極連接，上電之前，有必要檢查一次

進行5V波形捕捉

5V電壓波形
