基于PIC單片機的熱水控制器設計

一、引言

當前市場上的熱水控制器基本上采用雙金屬片溫控，控溫精度低、可靠性差、功能單一。隨著微電子技術的發展，單片微處理器功能日益增強，價格低廉，在各方面得到廣泛應用。在熱水控制器中應用單片機，具有設計簡單、可靠性高、功能易擴展等優點。熱水控制器主要實現對水溫的控制，并滿足不同用戶的個性需求。因此一個較完善的控制器應具有以下功能：水溫的測量與顯示；水量的測量與顯示；用戶設定功能（如水溫設定，定時設定等）；對電加熱管的控制功能；一些功能鍵（如定時自動加水，恒溫控制，手動加水，手動加熱等）。安全措施（漏電檢測，安全失效保護，限溫保護等）。

二、硬件電路設計

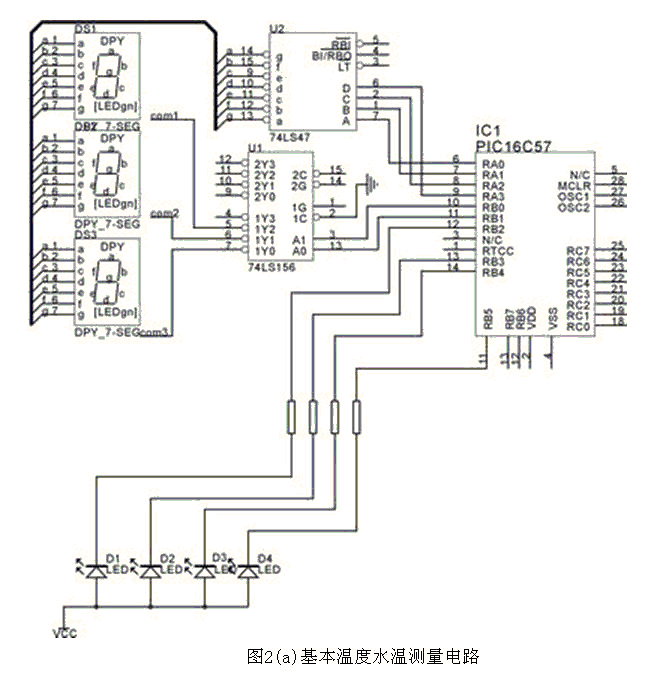

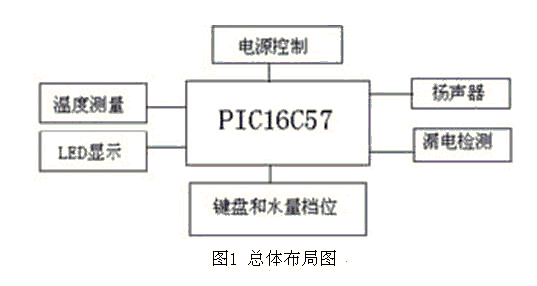

根據熱水控制器的功能要求，并結合對PIC16C5X 系列單片機的資源分析，采用此系列中的主流型號PIC16C57作為電路系統的控制核心。電熱水控制器的總體布局如圖1所示。 基本硬件電路圖如圖2（a）~（c）所示。在本系統中，RA0~RA3用于七段碼顯示，RB6 控制水閘開關，RB7控制電加熱管，RC3~RC5用于按鍵設計和讀取水量，RC0~RC2用于跟DS1820通信進行水溫測量，RB0~RB1對七段碼進行掃描，RB2~RB5 LED指示燈顯示，RC6漏電檢測，RC7控制揚聲器用于報警和指示。

1．水溫測量電路測溫元件采用DALLAS的單線數字溫度傳感器DS1820。DS1820提供九位溫度讀數，測量范圍-55℃~125℃，采用獨特1-WIRE 總線協議，只需一根口線即實現與MCU 的雙向通訊，具有連接簡單，高精度，高可靠性等特點。在工作時，通過總線向其提供電源，單片機發出指令碼讀取溫度值。 鍵盤與水量測量電路由于在本系統中，只要求顯示四個檔位的水量值，因此水量傳感器采用的是開關式傳感器，當水量達到某一檔時會拉低該檔電平，接口電路與按鍵按下類似。因此在電路設計中，將水量檔位信號與按鍵通過一片74HC148優先編碼器連接到單片機的I/O 口上。按鍵的優先權高于水量信號，水量高檔位信號優先權高于低檔位信號，以保證能優先響應按鍵。

2．顯示電路溫度采用二位七段碼顯示，顯示范圍0℃～99℃。水量采用一位七段顯示，顯示1、2、3、4，四檔水位。對溫度和水量進行循環掃描顯示。四個LED 用于當前按鍵功能設定。

3．水溫和水量控制電路 單片機通過光電耦合對繼電器進行控制，用來切斷或接通加熱管電源，關閉或打開水閥，從而達到對水溫和水量的控制。

4．漏電檢測及報警電路由于熱水器工作在潮濕的場合，因此需具備漏電檢測與報警功能。漏電檢測由漏電檢測線圈的輸出經整形后輸入到RC6 口，電路原理圖如圖3（a）所示。當漏電流超過一定閾值時，比較器輸出低電平，否則保持高電平，再通過一單穩態觸發器電路產生如圖3（b）所示波形，低電平保持時間t可由單穩態觸發器進行調整設定。在本系統中t 為10ms，由于PIC16C57 沒有中斷功能，因此程序中必須每隔一定時間（小于10ms）對RC6 口進行查詢，以檢測是否漏電，一旦檢測到RC6 變低，經過確認后切斷加熱管電流，同時進行報警。報警電路還在傳感器出現故障、超溫時報警提示。 PIC16C57 本身具有看門狗定時器，當系統出現異常時，能自動進行掉電保護和系統復位。

三、系統軟件設計

系統軟件采用PIC16C5X精簡指令編寫。由于PIC16C57沒有中斷功能，因此本系統中鍵盤掃描、漏電檢測等子程序都通過查詢實現，并采用4MHz的時鐘頻率，對指令的運行時間進行了精確計算和設計，保證軟件的可靠性和穩定性。系統主程序框圖如圖4 所示，本文討論鍵盤顯示與水溫測量?jī)蓚€(gè)模塊。 鍵盤和顯示 本系統中，有四個功能按鍵：定時加水、恒溫控制、手動加水和手動加熱；三個七段碼顯示與四個LED 燈指示。

1．按下定時加水按鈕時，定時LED變亮，并以當前時間為定時時標，每24小時自動加水至設定水量；若長按此鈕超過5 秒，定時LED 滅，并聽到“嘟”一聲進行水量設定，此后每按一下鈕，水量顯示加一檔，1~4 檔循環顯示，不按此鈕超過5 秒，再次聽到“嘟”一聲，水量設定完畢。系統的定時功能主要通過軟件完成。PIC16C5X內帶一個8 位定時器/計數器RTCC，在進行24 小時定時加水時采用了該定時器，RTCC及其相關電路如圖5 所示。

由圖5 可知，RTCC 工作狀態由OPTION 寄存器控制，其中OPTION寄存器的RTS位用來選擇RTCC的計數信號源，當RTS為“1”時，信號源為來自RTCC 引腳的外部信號，RTS 為“0”時，信號源為內部時鐘。OPTION寄存器的PSA 位控制預分頻器分配對象，當PSA為“1”，分配給RTCC，即外部或內部信號經過預分頻器分頻后再輸出給RTCC。預分頻器的分頻比率由OPTION內的PS0~PS2決定。OPTION 的RTE 位用于選擇外部計數脈沖的觸發沿，當RTE為"1"時下降沿觸發，“0“時為上升沿觸發。RTCC計數器采用遞增方式計數，當計數至FFH 時，在下一個計數發生后，將自動復零，重新開始計數，以此循環下去。在實際設計中，OPTION寄存器為“00100111“，即定時器的信號源來自RTCC 引腳的外部信號，預分頻器的分頻比率為1：256，上升沿觸發。RTCC引腳信號的輸入頻率為1kHz，因此RTCC 計數至FFH 時需65536ms。通用寄存器F0EH、F0FH用作定時暫存。當設置定時加水功能時，初始化RTCC、OPTION、F0EH、F0FH,開始進行定時，每隔256ms查詢一次RTCC 的值，RTCC每循環一次，F(xiàn)0EH－F0FH增1，當增到1318時，24小時定時到，寄存器復位，自動加水。

2．按下恒溫控制鈕，恒溫LED變亮，表示進行恒溫控制，再按一下LED滅，取消恒溫控制。與水量設定類似，長按后，進行溫度設定。

3．按下手動加熱鈕時，加熱LED變亮，加熱至65℃，如水量少于1檔，則先加水到1檔，再按一次取消加熱。

4．按下手動加水鈕時，加水至設定水量值，長按可設定水量。手動加水過程中，再次按下取消加水。 正常情況下，兩個七段碼顯示當前水溫，另一個顯示當前水位。水溫測量 溫度讀取是通過與DS1820通信完成。DS1820通信功能是分時完成的，它有嚴格的時隙概念。因此系統對DS1820的各種操作必須按協議進行。

操作協議為：初始化DS1820（發復位脈沖 →發ROM功能命令 →發存儲器操作命令 →處理數據）。各操作時序圖如6和圖7所示。本程序中需用到的操作命令如下：SKIPROM命令（CCH）：此命令執行后，表示以后的存儲器操作命令將針對在線的所有DS1820，由于本系統中只有一片DS1820，因此發出此命令后，就可對其進行操作。CONVERT命令代碼［44H］：?jiǎn)?dòng)在線DS1280 進行溫度A/D 轉換。 READSCRATCHPAD 命令代碼[BEH]：讀取溫度寄存器的溫度值。對DS1820操作的總體流程圖如圖8所示。其他功能程序漏電檢測、數據處理、定時計數等其他功能程序都根據程序運行時間進行了統籌設計，在此不再進行詳述。

四、結語

電熱水器單片機控制器具有新穎、價廉、安全、實用等優點，并且在國產電熱水器上獲得了成功應用。本文的一些方法也適用于冰箱、空調等家用電器的電腦控制設計中。
