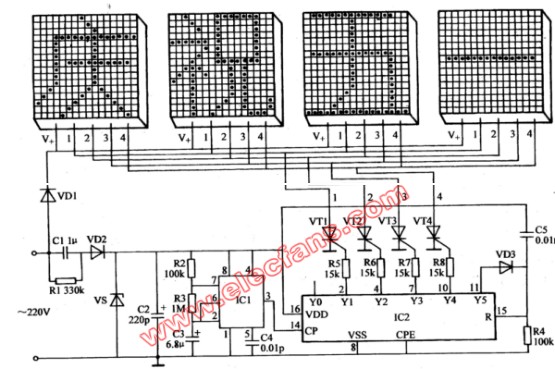

led燈控制器線路圖由電源電路、脈沖發生器、控制電路和LED顯示電路組成，如下圖：

　元器件選擇
　　Rl選用1/2W金屬膜電阻器;R2-R8選用1/4W或1/8W金屬膜電阻器;宇燈單元中各電阻器均選用lW金屬膜電阻器。
　　Cl選用耐壓值為630V的CBB電容器或滌綸電容器;C2和C3均選用耐壓值為25V的鋁電解電容器;C4釉C5選用滌綸電容器或獨石電容器。
　　VDl、VD2和字燈單元中各隔離二極管均選用1N4007型硅整流二極管;VD3選用1N4148型硅開關二極管。
　　各字燈單元中的發光二極管均選用d5-pl2mm的紅色發光二極管。
　　VS選用lW、l2V的硅穩壓二極管。
　　VTl-VD2均選用MCRlO0-6型晶閘管。
　　ICl選用NE555型時基集成電路;IC2選用CD4017或CC4017型十進制計數/脈沖分配器集成電路。

電源電路由降壓電容器Cl、泄放電阻器Rl、整流二極管VDl、VD2、穩壓二極管VS和濾波電容器C2組成。
　　脈沖發生器由時基集成電路ICl、電阻器R2、R3和電容器C3、C4組成。
　　控制電路由十進制計數/脈沖分配器集成電路IC2、二極管VD3、電阻器R4-R8、電容器C5和晶閘管VTl-VW組成。

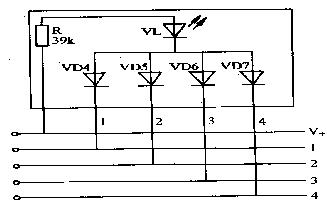

　　LED顯示電路由4塊字燈顯示器構成，每塊字燈顯示器是由256個字燈單元組成的16x16陣列。每個宇燈單元均由發光二極管VL、限流電阻器R和隔離二極管VD4-VD7組成，如圖1-166所示。

在字燈單元中，V+為正電源輸入端，VD4-VD7的負極作為字燈的句選擇端 (斷點引出端1-4)。當某一句選擇端為低電平時，該句中的4字詞組全部亮燈顯示，即VLl-VL7的負極分別與4句4字詞組中需點亮的發光二極管 (按字形筆劃)的負極相連。例如VD4的負極與"慶祝五  "詞組中各發光一極管的負極相連，VD5-VD7的負極分別與 "祖國萬歲"、《國泰民安"、"普天同慶"詞組中各發光二極管的負極相連。
　　交流220V電壓  路經VDl整流后，為宇燈顯示器的V+端提供脈動直流電壓;另  路經Cl降壓、VD2整流、VS穩壓和C2濾波后，產生+l2V直流電壓，供給ICl和IC2。
　　時鐘發生器通電工作后，從IC1的3腳輸出方波脈沖(間隔為10s)信號，作為IC2的計數脈沖。IC2通電復位后開始計數，其YO-YS端依次輪流輸出高電平。
　　在IC2的YO端輸出高電平時，Yl-Y5端均為低電平，由于YO端懸空，字燈顯示器不亮。當IC2計人第1個時鐘脈沖時，其Yl端輸出高電平，使VTl受觸發而導通，字燈顯示器中句選擇端1(各字燈單元中二極管VD4的負極)變?yōu)榈碗娢唬沟?句4字詞組 "慶祝五一"同時點亮。
　　約lOs后，lC2計人第2個時鐘脈沖，Y2端輸出高電平，使Vn導通，第2句4字詞組"祖國萬歲"點亮 (此時IC2的Yl端恢復為低電平，VTl截止，第1句4字詞組熄滅)。
　　當IC2的Y3端、Y4端依次輸出高電平時，VT3和VT4將依次導通，使第3句4字詞組"國泰民安"和第4句4字詞組 "普天同慶"相繼輪流點亮。
　　當IC2的Y5端輸出高電平時，IC2強制復位，YO端又輸出高電平，4句4字詞組均熄滅。當Yl端輸出高電平時，又開始下一輪顯示。如此周而復始，使4句4字詞組交替循環顯示。
