LED 驅動電路除了要滿足安全要求外，另外的基本功能應有兩個方面，一是盡可能保持恒流特性，尤其在電源電壓發生±15％的變動時，仍應能保持輸出電流在±10％的范圍內變動。二是驅動電路應保持較低的自身功耗，這樣才能使LED 的系統效率保持在較高水平。

　　傳統的低效率LED驅動電路：

　　圖1

　　圖1 是傳統的低效率電路，電網電源通過降壓變壓器降壓；橋式整流濾波后，通過電阻限流來使3 個LED 穩定工作，這種電路的致命缺點是：電阻R 的存在是必須的，R 上的有功損耗直接影響了系統的效率，當R 分壓較小時，R 的壓降占總輸出電壓的40％，輸出電路在R 上的有功損耗已經占40％，再加上變壓器損耗，系統效率小于50％。當電源電壓在±10％的范圍內變動時，流過LED 的電流變化將≥25％，LED 上的功率變化將達到30％。當R 分壓較大時，在電源電壓在±10％的范圍內變動時，雖說能使輸出到LED 的功率變化減少，但系統效率將更低。

　　圖2

　　圖2是在圖1 的基礎上加了一個集成穩壓元件MC7809，使輸出端的電壓基本穩定在9V，限流電阻R 可用得很小也不會因?yàn)殡娫措妷旱牟环€(wěn)定造成LED 的超載。但是此電路除了保證LED 的基本恒定輸出外，效率還是很低的。因?yàn)镸C7809 和R1 上的壓降仍占很大比例，其效率僅為40％左右。

　　上述這類電路的應用，系統總的每瓦輸出流明僅為20lm/W～25lm/W，是根本不能稱為節能的照明產品的。為了達到既能使LED 穩定工作，又能保持高的效率，應采用低功耗的限流元件和電路來使系統效率提高。

　　圖3

　　圖3 是采用集成恒流源NUD4001 的LED 驅動電路，這一電路的顯著特點是當電源電壓在±15％的范圍內變動時，輸出波動≤1％，可稱為恒功率驅動電路，另外這一IC 電路可在很低的串聯分壓下工作（即1 腳與輸出的各引腳之間的電壓在≥2.8V 時尚能工作），所以可保證在幾乎恒功率輸出的情況下，保持1 腳與輸出引腳之間的電壓在2.8V 左右就能使系統效率達70％左右。這一IC 電路的輸入電源可采用工頻交流，但最好采用鹵鎢燈電子變壓器作為前級，這樣能保證諧波和電源端子干擾都符合標準的要求。當電子變壓器內部實現Ⅱ類電器的隔離絕緣輸出時，圖3 電路可用于Ⅱ類燈具中，并且輸出端可以做成可觸及式。

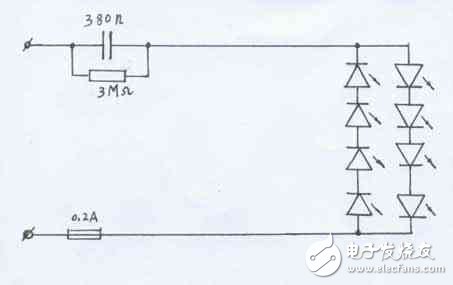

　　圖4

　　電路是直接采用電容作為限流元件，在此電路中，由于電容上的分壓幾乎達到了全部電源電壓，所以具有良好的限流特性，當電源電壓在±10％波動時，輸出電流也在≤±10％內波動，只要在設計中把LED 的額定值留有一定的裕量，就能保證在電源電壓波動時LED 仍處于良好的工作狀態。由于電容的介質損耗極小，所以電路的損耗很小，電阻R 的作用是在斷電時，保證電容上的電壓能及時放掉，其阻值可≥3MΩ，每組串聯的LED 中，可加有一個IN4007 二極管，當兩組串聯的LED 有一個內部開路時，另一組有可能被反向電壓擊穿，如串入一個IN4007 二極管，則可保護剩余的LED 不損壞，當然IN4007 的加入也使效率略有下降，（當輸出電流30mA 時，IN4007 上的功耗約0.02W）。對于一體化小夜燈，可省略IN4007，此時這一驅動電路效率≥90％。用此驅動電路做成的LED 小夜燈，效率高于采用氣體放電光源的小夜燈，并且使用壽命遠大于采用其它光源的小夜燈。此電路在30 個LED 串聯時還能穩定工作。但是此電路輸出的光具有一定的頻閃（在50Hz 時有100Hz 的頻閃），不適用于運動物的照明場合，并且使用時LED 應做成不可觸及，否則將影響安全。
