一、差動放大器應用電路

　　經典的四電阻差動放大器似乎很簡單，但其在電路中的性能不佳。從實際生產設計出發，討論了分立式電阻、濾波、交流共模抑制和高噪聲增益的不足之處。

　　大學里的電子學課程說明了理想運算放大器的應用，包括反相和同相放大器，然后將它們進行組合，構建差動放大器。圖 1 所示的 經典四電阻差動放大器非常有用，教科書和講座 40 多年來一直在介紹該器件。

　　其中，Ad 為差動放大器的增益， t 為電阻容差。因此，在單位增益和 1%電阻情況下，CMRR 等于 50 V/V（或約為 34 dB）；在 0.1%電阻情況下，CMRR等于 500 V/V（或約為 54 dB）—— 甚至假定運算放大器為理想器件，具有無限的共模抑制能力。若運算放大器的共模抑制能力足夠高，則總 CMRR 受限于電阻匹配。某些低成本 運算放大器具有 60 dB 至 70 dB 的最小 CMRR，使計算更為復雜。

　　二、運算放大器應用電路

　　OP4177器件是一款精密、低噪聲、低輸入偏置電流、四通道運算放大器，此篇主要介紹了OP4177特性、應用范圍、參考設計電路以及電路分析，幫助大家縮短設計時間。

　　OP4177介紹：

　　OPx177系列由極高精度的單通道、雙通道和四通道放大器組成，具有極低失調電壓和漂移、低輸入偏置電流、低噪聲及低功耗等特性。使用1000pF以上容性負載時輸出穩定，無需外部補償。電源電壓為30V時，每個放大器的電源電流小于500μA。內置500Ω串聯電阻可保護輸入，允許輸入信號電平高出電源電壓若干伏特，并保證無反相。

　　OP4177特點：

　　低失調電壓：60 μV（最大值）

　　極低失調電壓漂移：0.7 μV/°C（最大值）

　　低輸入偏置電流：2 nA（最大值）

　　低噪聲：8 nV/√Hz（典型值）

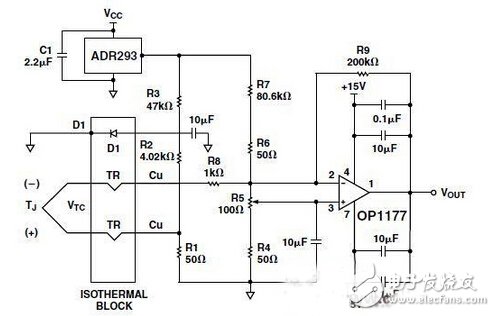

　　圖2 OP4177典型應用電路

　　三、驅動放大器應用電路

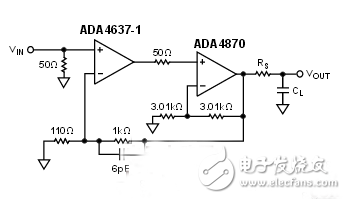

　　ADA4870是一款單位增益穩定的高速電流反饋型放大器，使用40 V電源能夠提供1 A輸出電流和2500 V/μs壓擺率。 ADA4870的創新架構采用ADI公司的專有高壓超快速互補雙極性（XFCB）工藝制造，可為需要驅動低阻抗負載的應用提供高輸出功率、高速信號處理解決方案。此篇主要介紹了ADA4870特性、應用范圍、參考設計電路以及電路分析，幫助大家縮短設計時間。

　　ADA4870特性：非常適于驅動高容性或高阻性負載、寬電源電壓范圍在 10 V至40 V、高輸出驅動電流是 1A、寬輸出電壓擺幅： 采用40 V電源，擺幅為37 V；高壓擺率： 2，500 V/μs；寬帶寬： 52 MHz大信號帶寬；70 MHz小信號帶寬、低噪聲： 2.1 nV/√Hz；靜態電流： 32.5 mA；掉電模式： 0.75 mA；短路保護和標志、限流1.2 A、熱保護。

　　ADA4870典型應用范圍包括：包絡跟蹤、功率場效應晶體管驅動器、超聲、壓電驅動器、PIN二極管驅動器、波形產生、自動測試設備（ATE）、CCD面板驅動器、復合放大器
