M65831P 數碼回聲的原理與使用

三菱公司推出M50系列數碼卡拉OK芯片之后，推出了M65系列集成電路。其中M65831P就是最有代表性的一種。無論從集成度還是從性能來看，M65系列均超過了M50系列。
  M65831P的內部已有48kbit的靜態存儲器，在高達250kHz的取樣頻率下，可存儲200ms的數字化音頻信號，無需外接存儲器，提高了可靠性。從取樣頻率來看，它與M50195P是一樣的，即延時100ms以下時取樣頻率為500kHz，延時100ms以上時取樣頻率為250kHz，因此它能輕易地達到20kHz的音頻響應。M50195P的失真度是0.5%，而M65831P的失真度僅為0.3%。M65831P比M50195P的另外一大優勢是它可提供可調范圍極寬的延遲時間，從12.3ms～196.6ms，分16檔可調，每增加一檔延時量增加12.3ms。而M50195P只有100ms、150ms、200ms三檔延時。M50195P作環繞延時器時，因延時過長而使環繞聲顯得不太自然。而M65813P能提供短到12.3ms的延時，作環繞聲處理器就比M50195P優越。環繞聲道的最佳延遲時間是10ms～50ms。M65831P信噪比也比M50195P要好，前者為-92dB,后者為-90dB。從具體使用來看，M65831P與M50195P相比聲音更加通透和清晰。

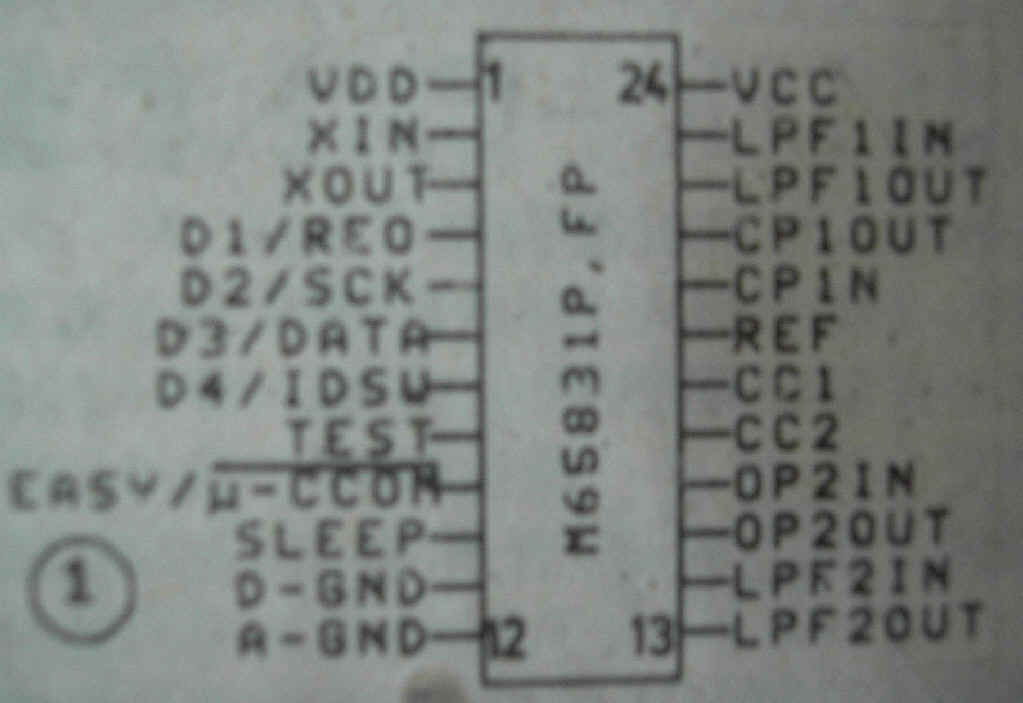

  圖1是M65831P的管腳圖。


其中第1腳和第24腳分別為數字電源和模擬電源腳，第2、3腳外接晶體振蕩器，提供系統的工作時鐘。外部時鐘也可從第2腳輸入。第4、5、6、7腳是延時量的控制腳，對這幾腳進行2進制編碼后可使M65831P產生從12.3ms～196.6ms的16種延遲時間。具體的編碼控制法可參考表1。另外也可用單片機輸出串行數據控制延時量。第8腳是測試腳為出廠檢驗時用，應用時可接地，第9腳是控制方式選擇腳，可選擇簡易模式與微處理模式，第10腳可選擇靜噪模式。第11、12腳分別是數字地與模擬地。第13、14腳是內部低通濾波器2的輸入輸出腳，可作為輸出濾波器使用。第15、16腳為內部運放2的輸出輸入腳。第17、18腳外接內部A/D及D/A轉換器所需的電容。第19腳為參考電壓腳，第20、21腳為內部運放1的輸出輸入腳。第22、23腳內部濾波器1的輸出輸入腳，可用作輸入低通濾波器。第24腳為電源腳。

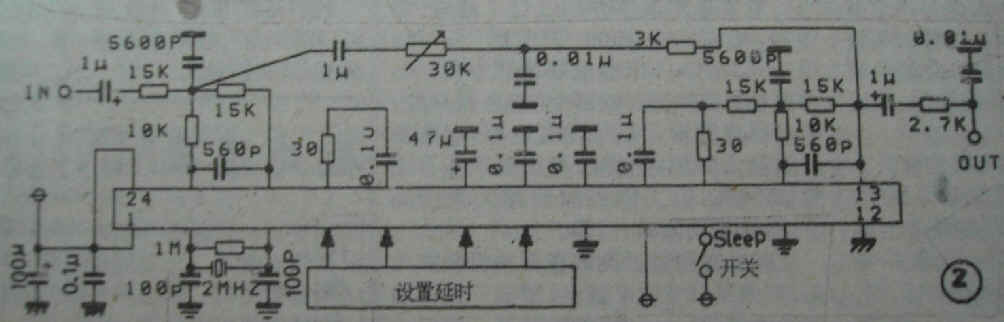

  圖2為三菱公司給出的M65831P典型應用電路圖。



第2、3腳的外接晶振為2MHz，信號自第23腳輸入第13腳輸出，調節30kΩ電位器可改變回聲次數。自己再加上話筒放大電路及頻率補償和音樂通路的相關電路便可組成一套高質量的數碼卡拉OK機。
