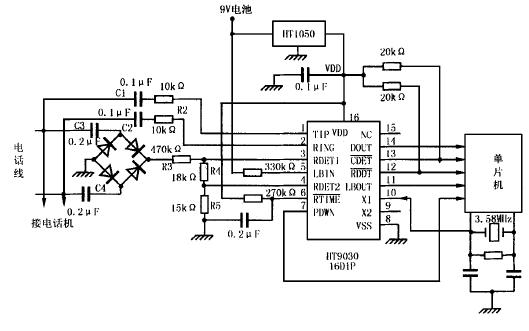

HT9030應用電路

HT9030的引腳功能、管腳排列定義圖

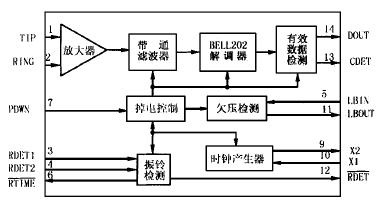

HT9030 采用雙列直插16 腳封裝,引腳排列及內部結構如圖3 所示。各引腳功能如下:

VDD 、VSS :分別是正電源和地;

TIP 、RIN G: 分別連接至電話線的兩端。工作時, TIP 、RIN G 應與電話線引出端分別串接一0. 1μF 的電容器,以實現電話線之間的直流隔離;

RDET1 : 通過衰減網絡檢測振鈴能量并啟動振蕩器和鈴流檢測電路;

RDET2 : 通過衰減網絡將振鈴信號耦合至鈴流檢測電路;

LBIN :低電壓檢測輸入端;

RTIME :此端外接RC 網絡,因此,此端在鈴流信號的峰值間的電壓低于2. 2 伏。它控制內部上電并激活局部電路以判斷來電是否有效;

PDWN : 此端為高電平時, 芯片處于掉電模式;為低電平時,芯片被激活;

X1、X2 :外接3. 58MHz 晶振或陶瓷振蕩器;

LBPU T :當LBIN 端的電壓低于內部參考電壓時,輸出高電平,否則輸出低電平;

RDET : 當檢測到有效振鈴信號時, 此端口變低。該腳與PDWN 腳相連時可自動上電;

CDET : 當檢測到電話線上的有效載頻時,此端口變低。芯片內置延時電路,允許載頻的瞬時偏移。此腳與PDWN 腳相連可用于自動上電;

DOU T : 當CDET 腳處于低電平時, 此端輸出解調信號, 數據流包括交替的1、0 和150ms 的標記信號,標記信號位于數據的前端。其它時間,端口保持高阻態。芯片內部由時鐘產生電路、振鈴檢測電路、掉電控制電路、欠壓檢測電路以及BELL 202 FSK 解調電路組成。振鈴檢測電路的作用是檢測電話線路上的振鈴信號, 當檢測到有效的鈴流信號時, 芯片的12 腳輸出低電平, 同時觸發時鐘產生電路和掉電控制電路, 從而使整個芯片處于工作狀態。
然后, 緊隨鈴流的BELL 202 FSK 信號從芯片的1、2 腳輸入, 經放大器、帶通濾波器、解調器和有效數據檢測電路, 將主叫號碼信息從14 腳輸出。
