【摘要】本文首先給出了一種基于AD620芯片心跳速率檢測的方案，介紹了組成系統的傳感頭、信號提取、濾波放大及微處理器等各個部分的電路設計。其次，根據該方案設計的心跳速率檢測系統獲得了良好的實驗結果，表現出低成本、高性能的特性。最后，文章討論了提高濾波放大及去除噪聲的相關技術。

　　1.前言

　　心跳速率是反映人體健康狀況的重要指標，所謂心跳速率通常是指一分鐘內心臟搏動的次數。心跳速率的檢測可以為臨床診斷、病人的護理、運動員訓練等工作提供科學依據。近年來，國內外研制生產的許多醫療設備及健身器材都用到心跳速率檢測電路，研發低成本、高性能的心跳速率檢測電路具有重要的應用價值。

　　本文報道了一種基于AD620芯片的心跳速率檢測系統。利用AD620芯片良好的低噪聲特性，加上合理的濾波及放大電路，結合微處理器處理，我們得到一個高精度的心跳速率檢測系統。

　　2.電路設計

　　2.1原理框圖

　　人體皮膚表面含有人的心電信號、肌電以及工頻信號等，一般情況下包含心跳速率信息的心電信號要遠小于工頻信號等噪聲。為了提取微弱的心電信號，必須采用低噪聲的運放并設計合理的濾波放大電路。

　　圖1是心跳速率檢測系統的原理框圖。整個心跳速率檢測系統包括四個部分：與人體皮膚表面接觸的傳感頭，信號提取電路，濾波放大電路及微處理器電路。傳感頭一般為容易導電的金屬，與人體皮膚表面接觸后具有人的心電信號、肌電信號以及工頻信號等復雜的電信號。我們采用低噪聲的AD620運放作為心跳速率提取電路的核心芯片。在濾波放大電路部分，采用了簡單的低通濾波電路，實驗結果表明這種濾波電路足夠提取心跳速率信號。濾波放大后的信號，用可調的比較器結合三極管電路整形成5伏特的TTL電平信號，最后接到微處理器上，由微機處理心跳信號，計算出心跳速率并顯示出來。

　　圖1心跳速率檢測原理框圖

　　2.2基于AD620的信號提取電路

　　AD620運放，通常用于高精度的測試儀器中，40ppm的最大非線性誤差，最大50uV電壓偏移，最大溫漂0.6uV/℃，因其低噪聲、低偏流、低功耗的特性在心電圖（ECG）、血壓監視等醫學領域得到廣泛應用。

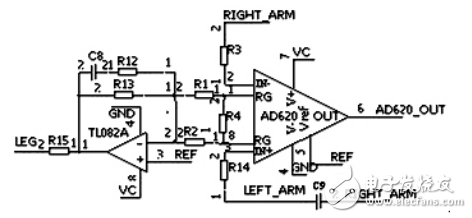

　　圖2是基于AD620的信號提取電路，其中LEFT_ARM、RIGHT_ARM、LEG三引線接鋁片（即傳感頭）分別接到人體的左右手和右腳，我們的實驗研究結果表明，LEFT_ARM、的增益，在我們的實驗中R4為1K，相應的AD620運放增益為50。增益太大會削弱最后的信噪比，在實驗中要合理的設置R4阻值。LEFT_ARM、RIGHT_ARM引線間接0.1uF的電容是為有效的削弱工頻噪聲。LEG引線通過TL082A接到AD620，是為LEFT_ARM、RIGHT_ARM的差動信號提供人體的參考電位。

　　圖2基于AD620的信號提取電路

　　2.3濾波放大電路

　　圖3是濾波放大電路。三個運放構成三級放大，各放大100倍，由于電路損耗特別是隔離電容的損耗，實際信號放大倍數小于100萬倍。電路中的R6及R5、R9及R8、R11及R10的阻值之比決定放大倍數，在實際應用中要合理的調節這些阻值。在放大信號的同時要采用低通濾波電路，達到濾除工頻噪聲的效果。由于工頻噪聲的頻率為50Hz，設計的濾波電路的通頻帶寬要小于50Hz，即其中電容電阻的RC時間常數要和工頻信號周期同一量級，電路中R7、C10組成低通濾波。在各級放大間我們采用1uF的電容隔離，這些電容同時會衰減信號，而三個運放是選擇信號放大，因此信噪比得到提高。需要指出的是，隔離電容太大的話，容易引起輸出電信號漂移。

　　
圖 3 濾波放大電路
