高效率的30W寬范圍輸入電源電路

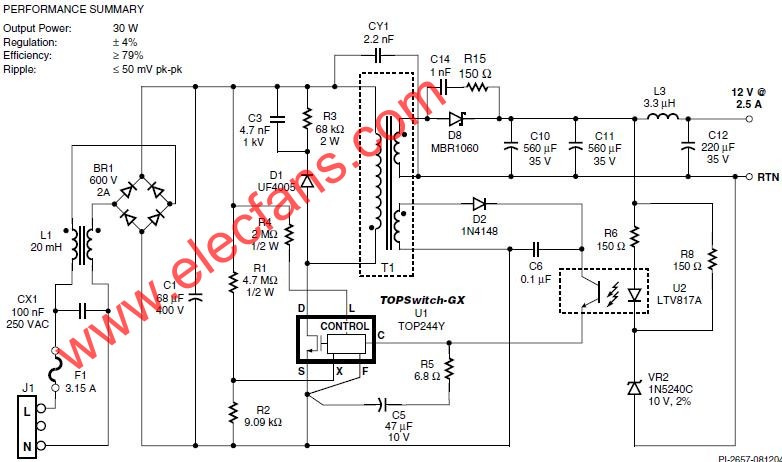

高效率的30 W寬范圍輸入電源圖41所示電路利用了TOPSwitch-GX的一些特性來降低系統成本、減小電源尺寸、提高效率。此設計提供12 V、30 W輸出，采用通用的85 V到265 V交流輸入，在50 °C環境下以開放式模式工作。使用TOP244Y時滿載額定效率可達80%。

通過電阻Rl和R2從外部設置TOPSwitch-GX的流限值，使其僅略高于低電壓工作時的漏極峰值電流，約為缺省流限值的70%。因此，對設定的輸出電壓，可以采用更小的變壓器磁芯和／或更高的變壓器初級電感，降低TOPSwitch-GX功耗，同時避免啟動和輸出瞬態情況下變壓器磁芯出現飽和。電阻Rl和R2提供電壓前饋信號，使流限可隨電壓而降低，從而限定在高輸入電壓時的最大過載功率。前饋功能與內置的軟啟動功能相結合，可以使用反射電壓較高、低成本的RCD箝位電路（R3、C3和Dl）在最差條件下將TOPSwitch-GX的漏極電壓限定在留有足夠空間的安全范圍內。電阻R4實現線電壓檢測，將UV設定為100 VDC，OV設定為450 VDC。TOPSwitch-GX增大了最大占空比（確保至少75%，而TOPSwitch-II為64%），因而可以使用更小的輸入電容(Cl)。TOPSwitch-GX采用RCD箝位，最大占空比更大，反射電壓更高，因而Tl可以使用較高的初次級匝數比，以降低次級整流管D8上的峰值反向電壓。因此，15 V以下輸出可使用肖特基二極管整流器，能極大地改善電源效率。TOPSwitch-GX的頻率降低特性使電源在空載調節時無需假負載，降低了電源的空載／待機功耗。頻率調制特性能更好地使傳導EMI符合CISPR 22(FCC B)標準。

電路采用簡單的齊納檢測電路來降低成本。輸出電壓穩壓由齊納二極管 (VR2) 電壓及光耦合器 (U2) 和電阻R6上的壓降決定。電阻 R8 提供進入齊納二極管的偏置電流，產生對12 V輸出電平、過壓過載和元件變化時± 5%的穩定度。
