ZVS、ZCS同步整流
該種方式誕生于2002年5月,在全橋或半橋電路中,PWM 輸出的信號經信號變壓器或高速光耦傳遞至二次側,再經過RC網絡積分后, 經過MOSFET驅動器去驅動同步整流的MOSFET,驅動信號的脈沖寬度幾乎不變, 保持各50%的占空比,而當DC/DC系統輸出電壓穩壓,一次脈寬調寬以后,二次側同步整流MOSFET 即工作于ZVS、ZCS條件之下。因為此時同步整流MOSFET開啟時,變壓器二次側繞組電壓為零,電流也為零”當二次側繞組產生電壓時,同步整流MOSFET己經導通作好整流準備,開啟抿耗為零,整個損耗只有導通損耗。當二次側繞組的電壓回零時,同步整流MOSFET還處在導通狀態,而當同步整流MOSFET關斷信號來臨時其源漏電壓已經為零,也無電流流過,MOSFET 在ZVS、ZCS條件下關斷。圖5為ZVS、ZCS 同步整流控制電路的原理圖,而圖6是波形圖。

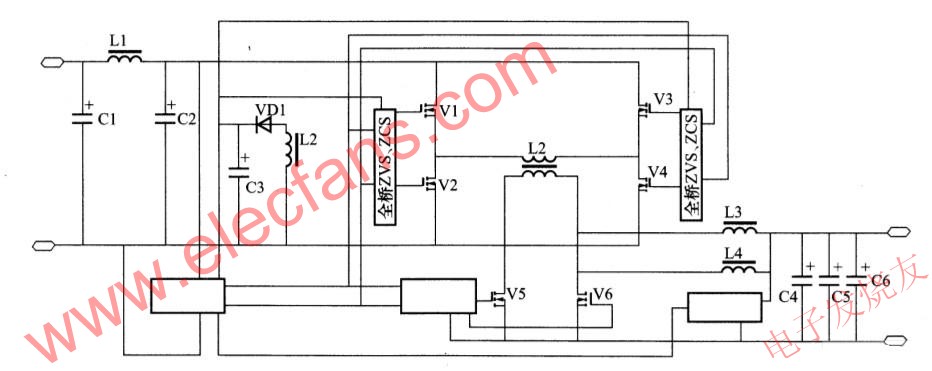

![ZVS、ZCS 同步整流控制電路的原理圖 www.qldv.cn](/article/UploadPic/2010-10/2010101618425848006.jpg)
圖5 ZVS、ZCS同步整流控制電路原理圖
