　　Intersil 公司的ISL8088是雙路800mA低靜態電流高效2.25MHz同步降壓電源穩壓器，電源電壓從2.75V到5.5V，工作頻率2.25MHz，可使用小型低成本電感和電容，每路輸出電壓可低至0.6V，主要應用在DC/DC 模塊，FPGA和DSP電源，路由器和交換機的插入DC/DC模塊，測試和測量系統，鋰離子電池和條形碼閱讀器。本文介紹ISL8088主要特性以及應用電路，以及ISL8088 EVAL1Z評估板主要特性。

　　ISL8088有用戶可配置的工作模式PWM模式和PFM / PWM模式。迫使PWM模式操作可以減少噪音和射頻干擾而高效降低切換損失。在操作模式，渠道吸引總靜態電流只有30μa因此使輕載效率高為了最大化電池壽命。ISL8088提供監控輸出在升高。關閉時，ISL8088放電輸出電容器。其他特性還包括內部數字軟啟動，使對權力序列，過電流保護，熱關閉。 ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的轉換器占地面積小于1.8平方厘米。

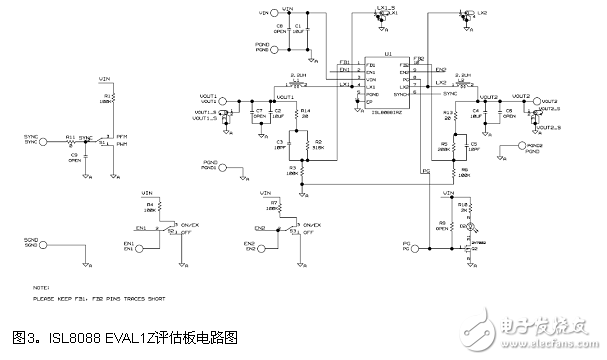

　　ISL8088 EVAL1Z評估電路設計

　　ISL8088 的EVAL1Z工具包是供個人使用，與荷載點要求應用程序采購從2.75 v至5.5 v。ISL8088EVAL1Z評估板用于演示ISL8088低靜態電流模式轉換器的性能。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的轉換器占地面積小于1.8平方厘米。

　　基于Intersil ZL2008的數字電源電路設計

　　ZL2008是數字DC/DC電源控制器，集成了3A MOSFET驅動器，均流特性允許多個器件并聯連接給負載供電，以滿足更高電流的需求。輸入電壓3V-14V，輸出電壓0.64V-5.5V，輸出電壓精度±1%，并具有快速負載瞬態響應，集成了和PMBus兼容的I2C/SMBus接口，主要用在服務器/存儲器設備，通信/數據通信設備以及電源模塊。本文介紹了ZL2008主要特性，12V輸入輸出1.8V/16A應用電路圖， 三相均流方框圖以及ZL2008EVAL1Z評估板主要特性。

　　12V輸入輸出1.8V/16A應用電路設計

　　ZL2008設計是一個靈活的構建塊的直流電源，可以很容易地適應設計從單相電源操作從3.3 v輸入到多階段供應從12 v的輸入操作。ZL2008不需要復雜的電源管理以及很多外部離散的組件。關鍵操作pin-straps可配置的特性，包括補償、電流共享和輸出電壓。 ZL2008使用I2C / SMBus?與PMBus?協議通信的主機控制器和Digital-DC總線之間的通信Zilker實驗室設備。

　　ZL2008三相均流電路設計
