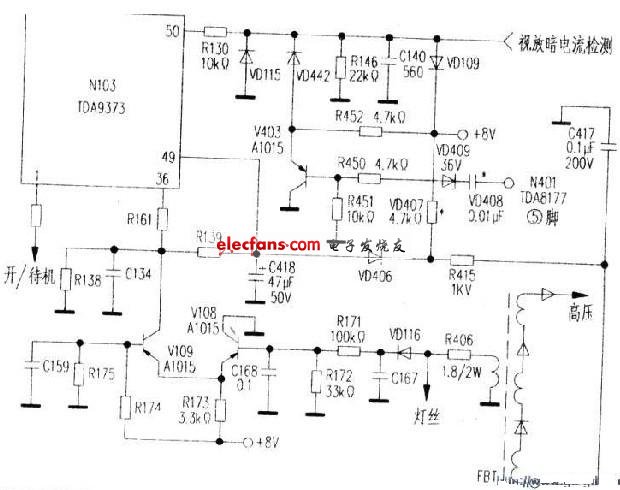

???????????? 下圖為康佳SK機保護電路，相近的還有C型機和K型機，有別于其他品牌機。VD408、VD409、R450、R451、V403、R452、VD442等組成場失落保護。正常時TDA9373（50）腳檢測到由VD408、VD409、V403、VD442送來場逆程脈沖，電路正常工作，如場掃描電路出現故障，TDA9373在一定時間內檢測不到連續的場逆程脈沖或檢測到的脈沖幅度不足時，啟動內部軟件程序關閉R、G、B信號輸出，使電視機處于黑屏保護狀態，防止出現水平亮線而灼傷顯像管。　　

?????????? 另外該機還設置有x射線保護和束電流限制／保護電路，原理是：當高壓升高時燈絲電壓也升高，VD116、C167整流濾波電壓隨之升高，V108截止，V109導通，1N103（36）腳電壓上升。當上升到2.8V以上時，（1）腳輸出待機信號；當束主流正常變化時，（49）腳電壓隨之變化，實現ABL作用。

????? 　　當束電流過大時VD406負端電位過低，（49）腳電壓也被拉低。低于0.8V時，（1）腳輸出待機信號，實現保護性關機。可用瞬間電壓測量法配合強制開機法分析檢修。，黑屏保護初見于早期飛利蒲機芯，如TOA4501/3565兩片機和TDA8362單片機，用行逆程、場逆程、行同步三個脈沖共同組成一個特殊的“沙堡”脈沖，用來做電臺識別、色同步選通等，后來得到廣泛應用。現在機型多設置暗電流檢測電路，一旦視放級出現損壞、脫焊，則自動暗電流檢測電路檢測后，會通過總線發出待機指令或切斷R、G、B輸出而顯示黑屏f具體由廠家設計而定）。由于黑屏掩蓋了故障真相，給維修增加了一定難度，我們在檢修中可人為的調高加速極電壓看具體故障“真相”分析判斷。如出現水平一條亮線時說明場掃描電路有故障；白光柵回掃線時應查視放供電和亮度通道及基色矩陣電路；單基色光柵帶回掃線時應查對應的視放管是否擊穿、飽和或其c極供電電阻有無開路；缺基色時應查對應視放管是否開路、虛焊或截止等。
