便攜式產品的保護元器件的特點

　　為滿足便攜式電子產品對保護元器件的要求，保護元器件應具有下述特點。

　　1 性能

　　● 響應時間要短；

　　● 自身的功耗要小，可延長電池壽命；

　　● 性能穩定，并且壽命長；

　　● 不影響被保護電路的性能；

　　● 滿足對環境的要求（無鉛，符合RoHs規范）。

　　2 封裝及尺寸

　　● 貼片式（SMD）封裝，滿足SMT要求；

　　● 封裝尺寸小（占PCB面積?。┘捌拭娓叨刃?。

　　3 其他

　　● 可以采用回流焊焊接工藝；

　　● 價格低，降低產品成本。

　　PolySwitchTM元件及其應用電路

　　PolySwitchTM元件是一種自復式聚合物非線性正溫度系數（PPTC）熱敏電阻。泰科電子公司在1995年就開發了貼片式 miniSMDTM過流保護元件，近年來又開發出microSMDTM、nanoSMDTM及picoSMDTM等尺寸更小的系列。另外，在 miniSMDTM系列中增加了24V、60V的新品種及在microSMDTM系列中增加了2.0A的品種。

　　PolySwitchTM元件的主要參數：在未過流時，其電阻值很小（不同的額定電壓下阻值不同，一般為零點幾Ω到幾Ω）；在過流發生時，其電阻值可達mΩ，電流極小接近“斷開”，且斷開時間（time-to-trip）更短。

　　該元件的封裝尺寸??；電流為0.05～3A；電壓為6～60V；常態時阻值??；通過UL、CSA及T哣論證。

　　該元件應用范圍極廣，主要為計算機、便攜式電子產品、多媒體、游戲機、移動電話，同時也適用于汽車、工業控制及電池等。

　　圖6 用PolySwitchTM元件實現過流保護

　　PolySwitchTM元件在便攜式電子產品適配器（外接電源）中的過流保護如圖6所示。圖中結構用了兩個PolySwitchTM器件，可防止短路時損壞適配器。

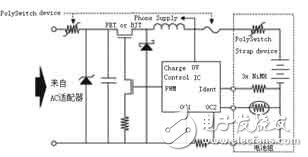

　　圖7 用PolySwitchTM元件對充電器進行保護

　　充電器是便攜式電子產品中是必要的附件，圖7是充電器中PolySwitchTM元件的應用。圖7中的虛線框內是電池組，PolySwitchTM元件在其中作充、放電過流保護。

　　MLV、PESD及其應用電路

　　MLV、PESD都是過壓保護元器，它們除用過壓保護外，也是靜電放電（ESD）保護元件。在插拔便攜式產品的各種插頭時，各端口很容易受到靜電放電的損壞，因此插拔端口都需要加ESD保護元器件。

　　在傳輸信號的端口上增加ESD保護元器可以防止靜電放電的損害，但由于ESD保護元器自身有一定的電容，在高速信號傳輸過程中，會造成信號的衰減及失真。所以，高速數據傳輸端口的ESD保護元器件的正確選擇十分重要。

　　MLV的電容量較大（40～220pF），主要用于直流及數據傳輸率較低的端口。但MLV中的“E”系列，其電容量較小，僅3～12pF，可以適用于較高的數據傳輸速率的端口作ESD保護。

　　PESD是專門為高數據傳輸率端口作ESD保護所開發的保護元件。由于它的電容量極低（0.25pF），所以能滿足IEEE1394及HDMI1.3的要求，在高速數據傳輸時滿足了信號傳輸質量。因此在高清電視、LCD等離子電視、筆記本電腦和手機等產品中都采用PESD作ESD保護元件。

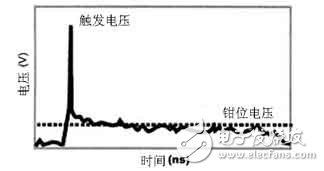

　　圖8 PESD的抑制特性曲線

　　ESD的主要特性：泄露電流要小，響應時間要短（《1ns），相位電壓要低，電容量要小。

　　PESD有倆種型號：PESD0603-240及PESD0402-140，其電氣特性如表1所示，其抑制特性曲線如圖8所示。

　　ESD元件最重要的參數是電容量。一般MLV的電容量是40～220pf，E系列的電容量是3～12pf；而PESD的電容量僅為0.25pf。

　　圖9 2.25GHz下的ESD保護元件眼圖

　　圖10 3.4GHz下的PESD眼圖

　　圖11 顯示端口保護電路

　　不同工作頻率及要求ESD保護元件的電容量關系如表2所示。常用的ESD保護元件比較如表3所示。

　　采用硅ESD保護元件在2.25GHz時的眼圖如圖9所示，而采用PESD元件在3.4GHz時的眼圖如圖10所示，這兩圖的比較說明了PESD的優良性能。

　　圖11是一種典型的顯示端口保護電路。2.7GHz的高頻信號線采用8個PESD保護元件，輔助通道工作頻率為1MHz，采用5個MLV保護元件；在低壓直流電源中則采用了PolySwitchTM元件作過流保護。這樣的設計既滿足電路能耗要求，并且降低了成本。

　　圖12 USB2.0接口保護電路

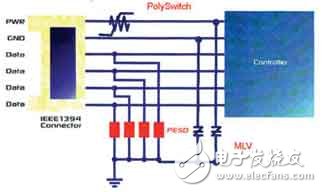

　　圖13 IEEE1394接口保護電路

　　圖12及圖13分別是USB2.0接口電路的保護電路設計及IEEE1394接口電路的保護電路設計。

　　PolyZenTM元件及其應用電路

　　PolyZenTM元件器件是由精密齊納二極管和聚合物正溫度系數（PPTC）元件組合而成的集成電路。它是用于防止感應尖峰電壓、瞬間高電壓、錯用電源適配器對電路產生過壓、過流危害的保護器件，內部結構如圖14所示。其典型應用電路如圖15所示。在圖15中，RLOAD為被保護的下游電路。

　　圖14 PolyZenTM元件內部結構

　　圖15 PolyZenTM元件典型應用電路

　　在正常工作時，VIN輸入電壓高于齊納二極管的擊穿電壓VZ，有IFLT電流經齊納二極管到地，VOUT輸出穩定的電壓。有不正常的過壓輸入VIN時，則齊納二極管的IFLT會產生過流，當器件上有過流時，其電阻由低阻態瞬變到高阻態，使在其上的壓降大增，VOUT輸出基本不變，而流過齊納二極管的電流 IFLT反而減小，如圖16所示。器件上電壓降的增大既保護了齊納二極管，又保護了下游的電路。另外，若被保護的下游電路中存在有局部短路或短路故障時，IOUT會增加，PPTC元件由低阻態變成高阻態，可使電路得到過流保護。

　　圖16 PolyZenTM元件工作時的電壓或電流變化

　　該器件的主要特點：保護下游電子元器件免受過壓及反向偏壓的損害（例如5V的適配器錯用了12V的適配器或極性接反）；由于PPTC元件的作用，減少了齊納二極管散熱的要求，減小占PCB的面積及降低成本；在過壓故障時，VOUT輸出基本不變；齊納二極管的耐受能量大，可達30W；小尺寸貼片或 4mm×4mm封裝。

　　該器件主要應用于便攜式多媒體播放器（PMP）、GPS、5V和12V硬型驅動器的總線保護、USB5V總線保護等。

　　該器件有9個品種，其電氣特性如表4所示。其中，ZEN132V230A16LS及ZEN056V075ALS是即將上市的新產品。

　　結語

　　由于電路保護元器件看起來是一些結構簡單的元器件，往往不被人重視。在眾多電路書籍中，沒有介紹保護電路或僅介紹幾種老產品（如保險絲、氧化鋅壓敏電阻及TVS），這方面的技術書籍跟不上產品的發展的需要，所以資料的來源主要是電路保護元器件生產廠商的數據資料及應用指南。

　　由于篇幅所限，本文僅簡單地介紹了泰科電子公司幾種應用在便攜式電子產品中的保護原器件。另外，保護元器件的應用范圍極寬，除便攜式電子產品外，還有通信、汽車、醫療儀器、家用電器、工業控制等領域。
